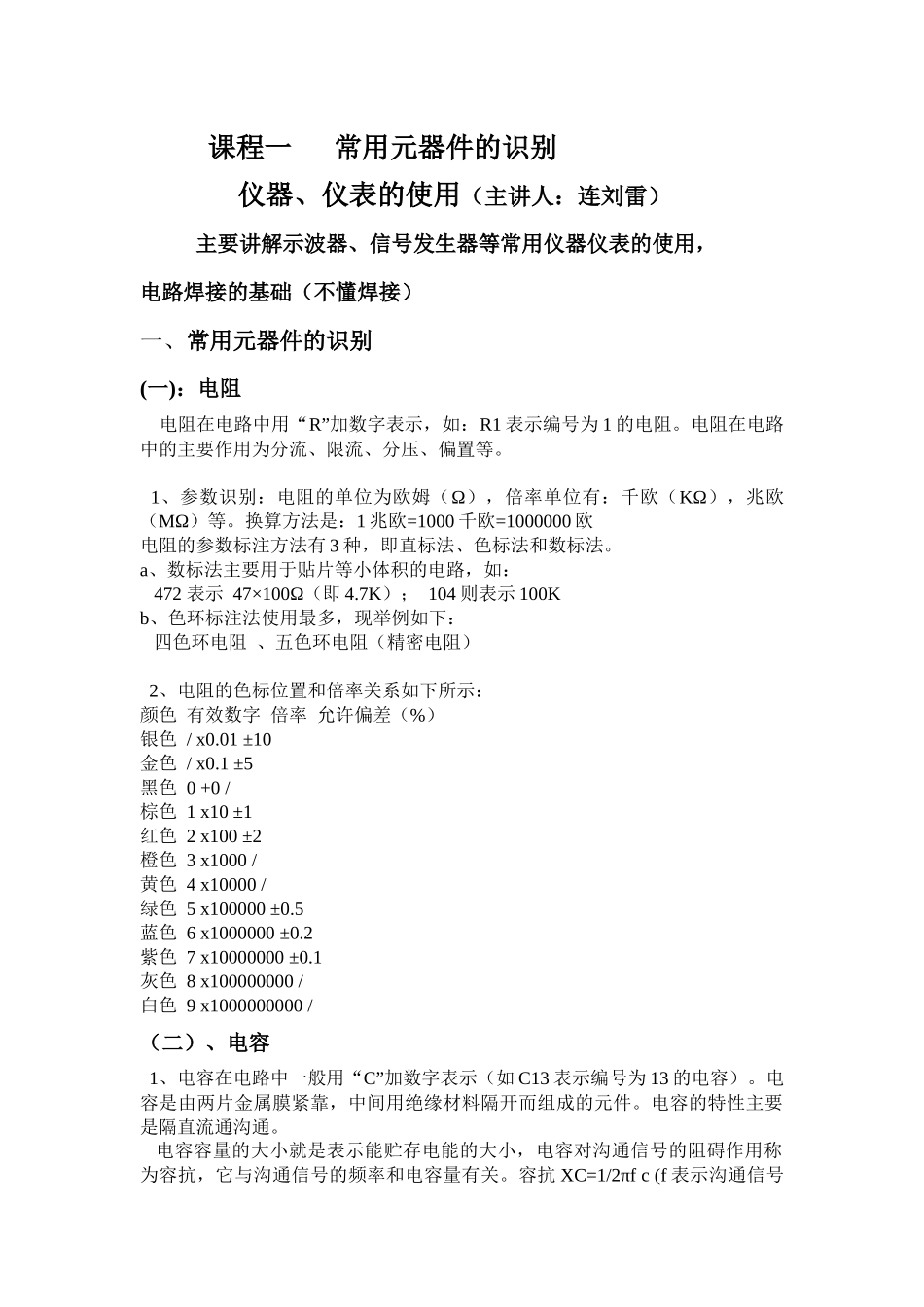

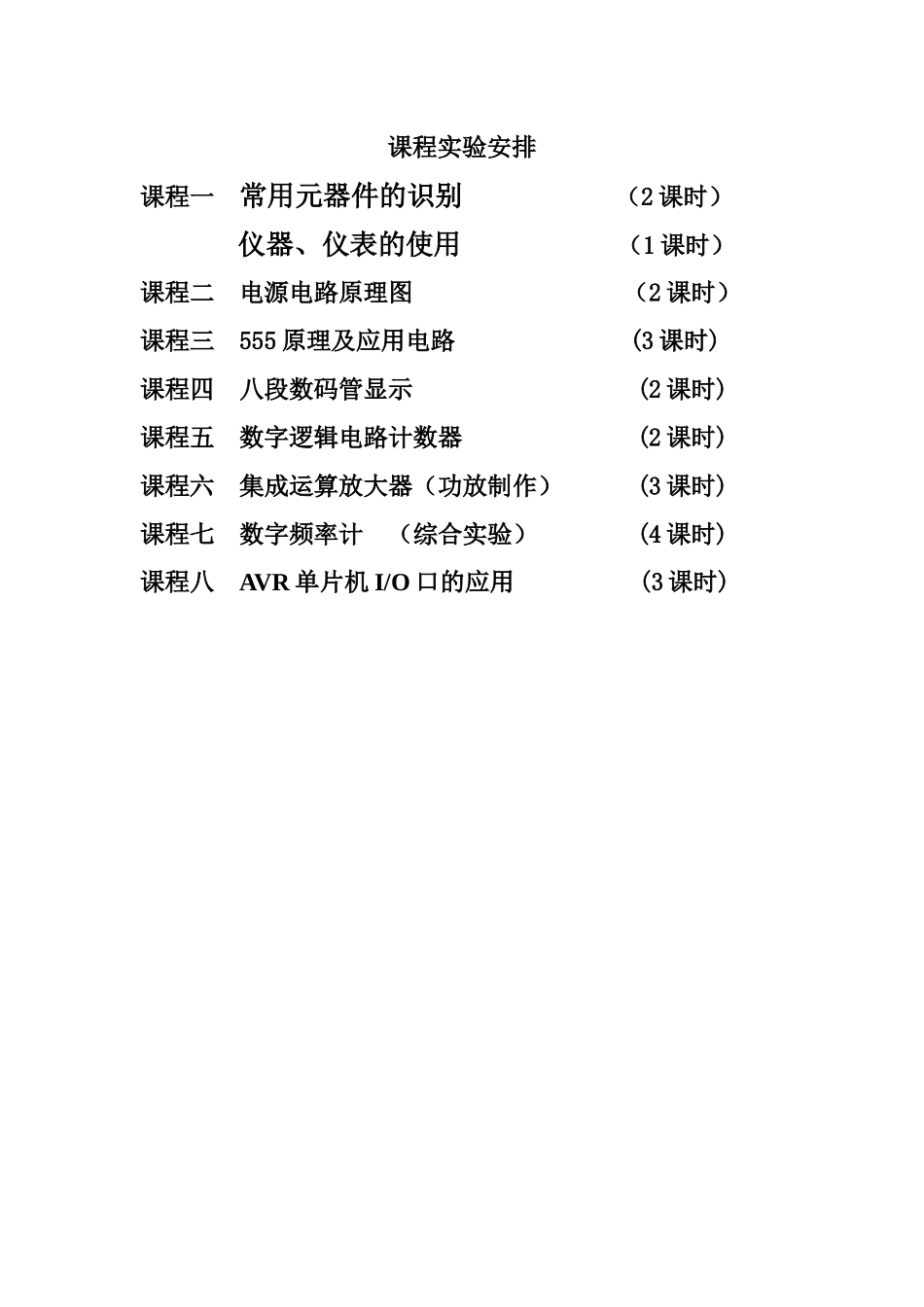

课程实验安排 课程一 常用元器件的识别 （2 课时）仪器、仪表的使用 （1 课时）课程二 电源电路原理图 （2 课时）课程三 555 原理及应用电路 (3 课时)课程四 八段数码管显示 (2 课时)课程五 数字逻辑电路计数器 (2 课时)课程六 集成运算放大器（功放制作） (3 课时)课程七 数字频率计 （综合实验） (4 课时)课程八 AVR 单片机 I/O 口的应用 (3 课时)课程一 常用元器件的识别 仪器、仪表的使用（主讲人：连刘雷）主要讲解示波器、信号发生器等常用仪器仪表的使用，电路焊接的基础（不懂焊接）一、常用元器件的识别(一)：电阻 电阻在电路中用“R”加数字表示，如：R1 表示编号为 1 的电阻
电阻在电路中的主要作用为分流、限流、分压、偏置等
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等
换算方法是：1 兆欧=1000 千欧=1000000 欧电阻的参数标注方法有 3 种，即直标法、色标法和数标法
a、数标法主要用于贴片等小体积的电路，如： 472 表示 47×100Ω（即 4
7K）； 104 则表示 100Kb、色环标注法使用最多，现举例如下： 四色环电阻 、五色环电阻（精密电阻） 2、电阻的色标位置和倍率关系如下所示：颜色 有效数字 倍率 允许偏差（%）银色 / x0
01 ±10金色 / x0
1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0
5蓝色 6 x1000000 ±0
2紫色 7 x10000000 ±0
1灰色 8 x100000000 /白色 9 x1000000000 /（二）、电容 1、电容在电路中一般用“C”加数字表示（如 C13 表示编号为 13 的电容）

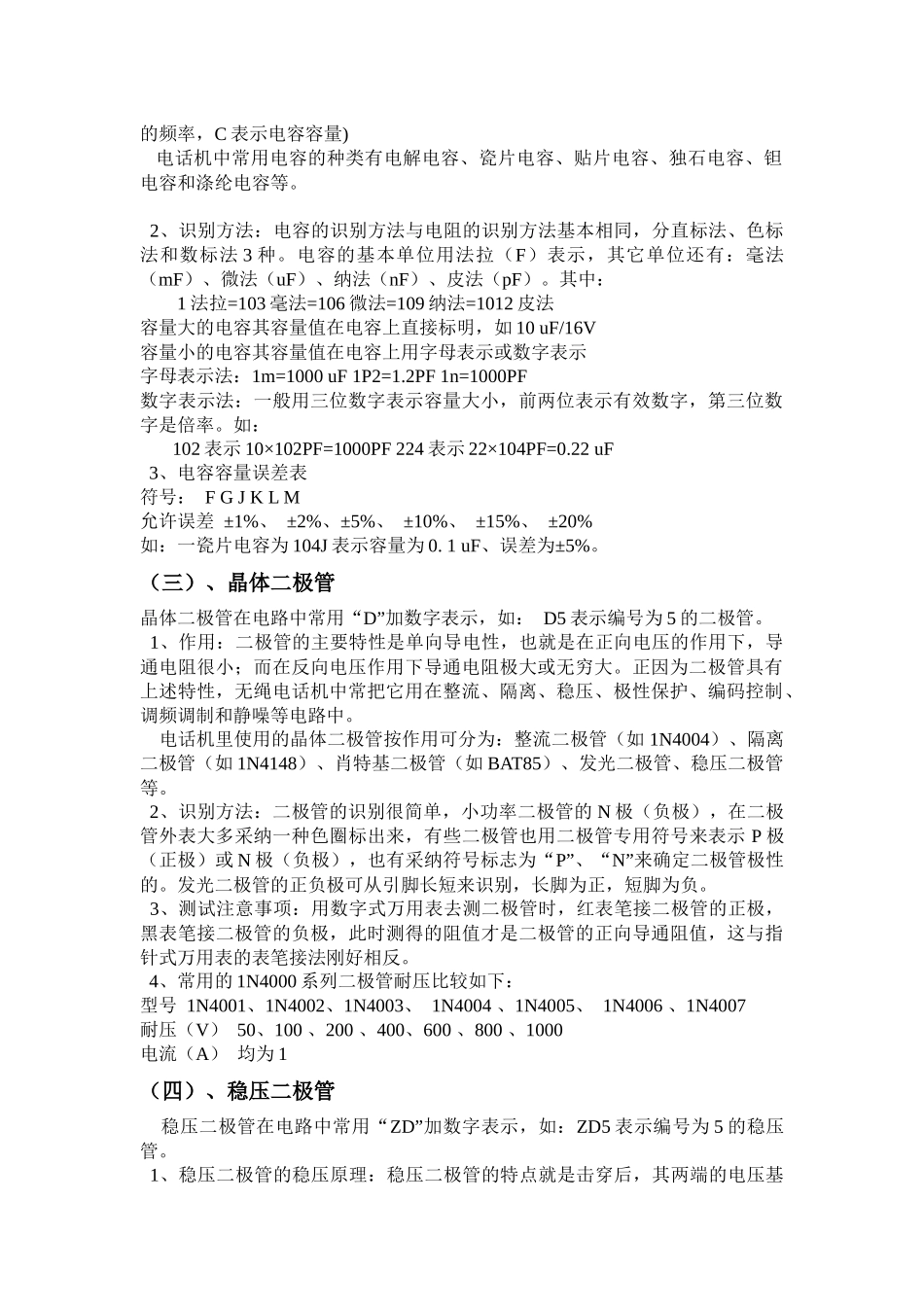

电容是由两片金属膜紧靠，中间用绝
