电梯安装工程施工设计方案

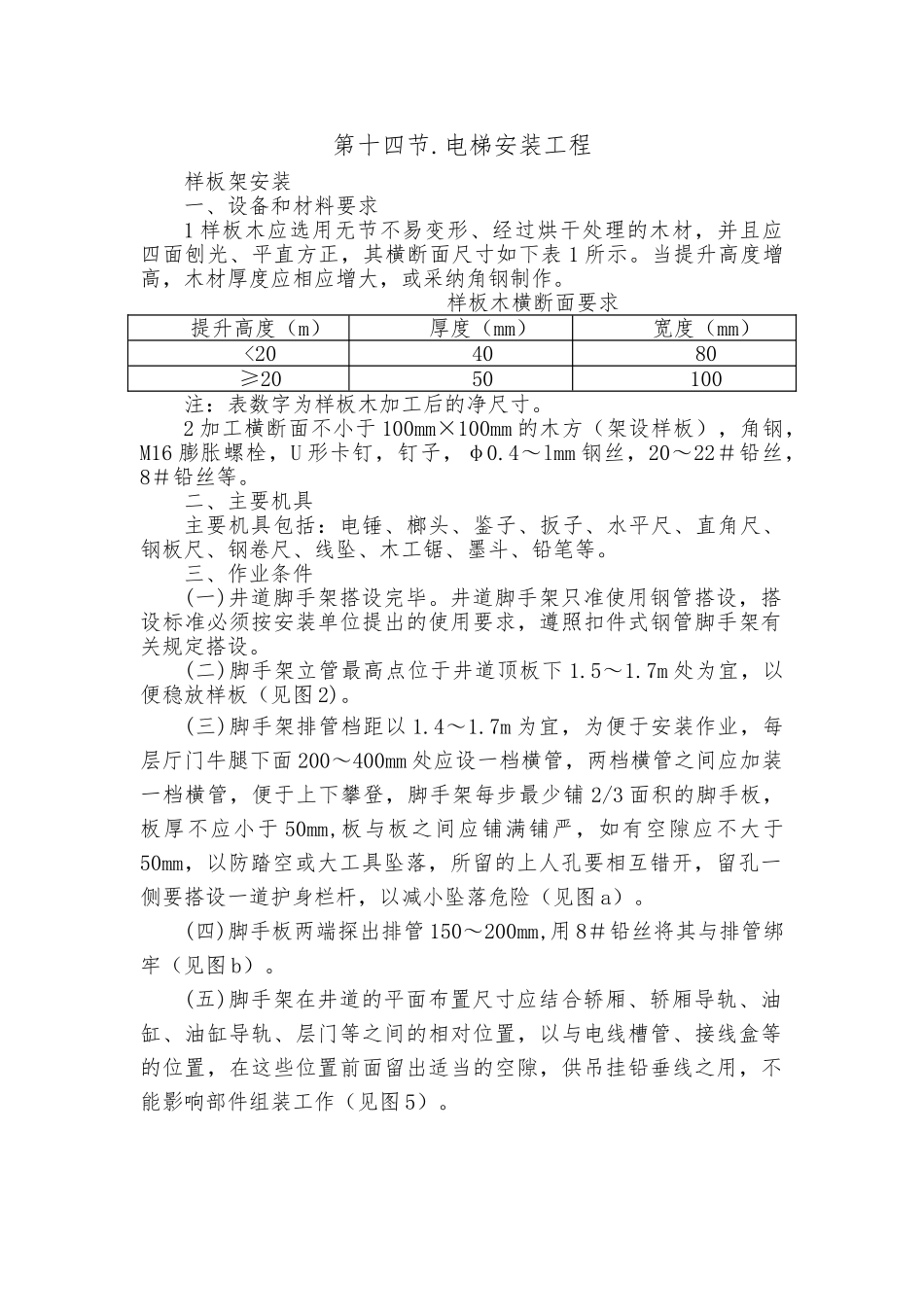

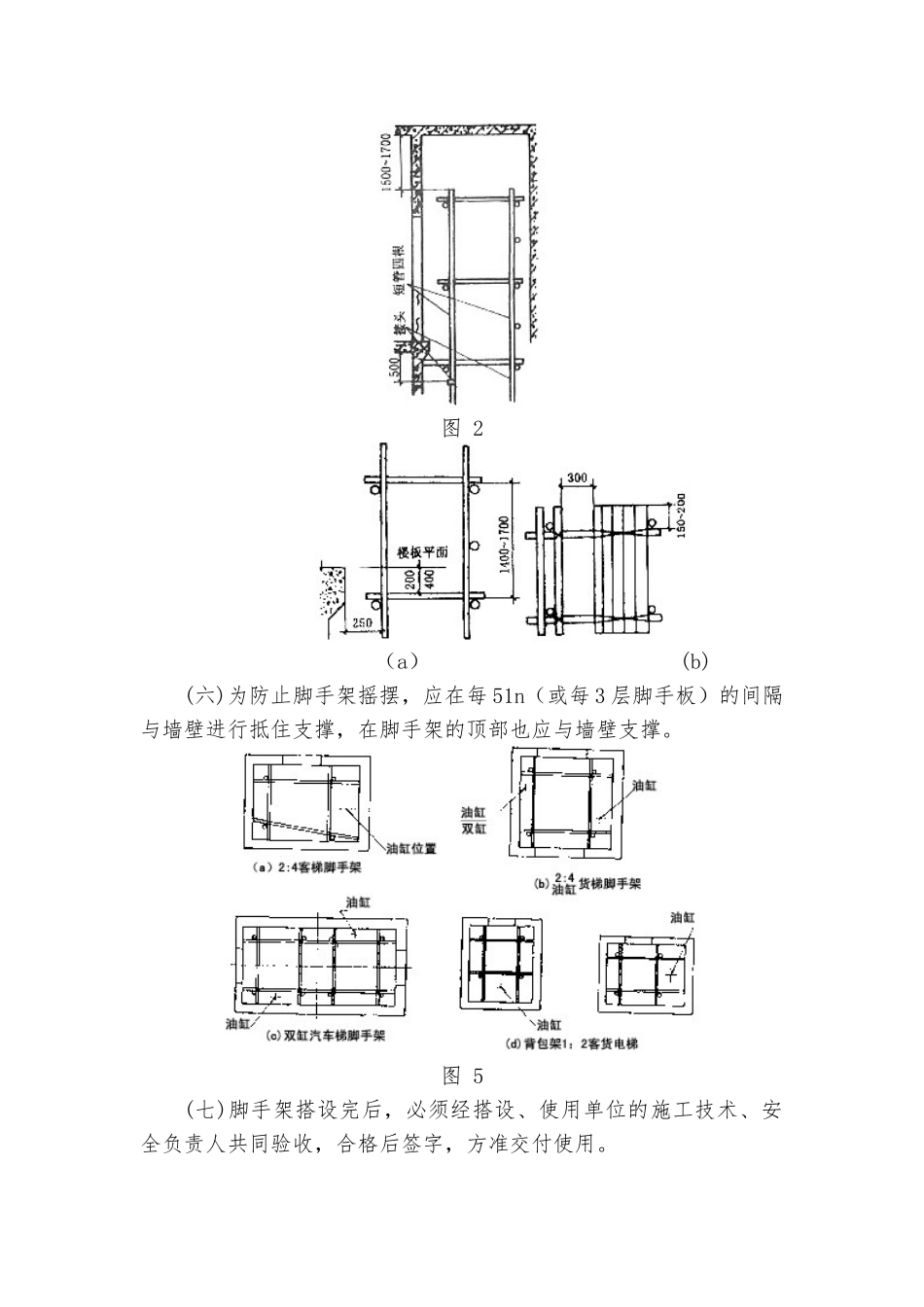

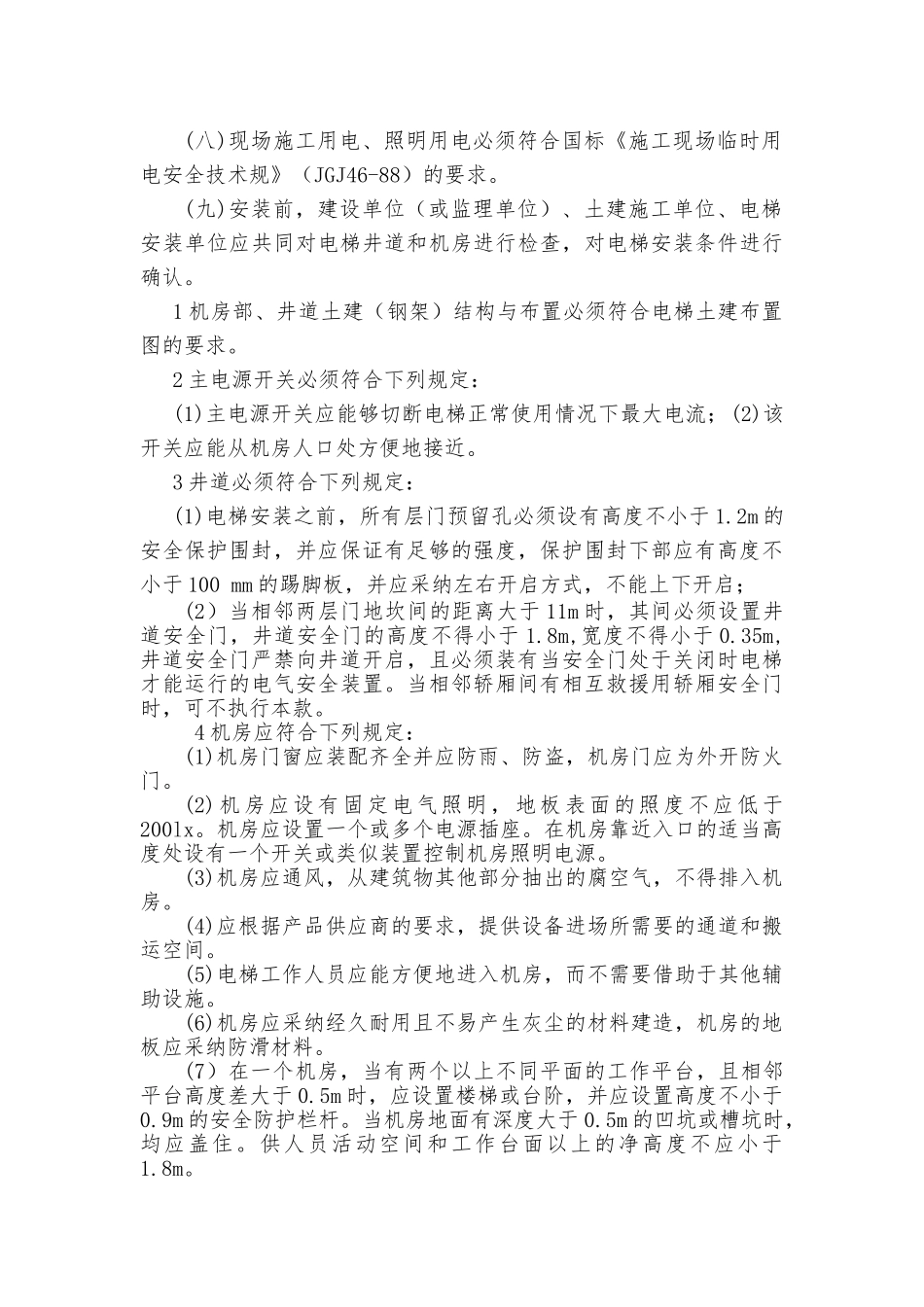

第十四节.电梯安装工程样板架安装一、设备和材料要求1 样板木应选用无节不易变形、经过烘干处理的木材，并且应四面刨光、平直方正，其横断面尺寸如下表 1 所示。当提升高度增高，木材厚度应相应增大，或采纳角钢制作。 样板木横断面要求提升高度（m）厚度（mm）宽度（mm）<204080≥2050100注：表数字为样板木加工后的净尺寸。2 加工横断面不小于 100mm×100mm 的木方（架设样板），角钢，M16 膨胀螺栓，U 形卡钉，钉子，φ0.4～lmm 钢丝，20～22＃铅丝，8＃铅丝等。二、主要机具主要机具包括：电锤、榔头、鉴子、扳子、水平尺、直角尺、钢板尺、钢卷尺、线坠、木工锯、墨斗、铅笔等。三、作业条件(一)井道脚手架搭设完毕。井道脚手架只准使用钢管搭设，搭设标准必须按安装单位提出的使用要求，遵照扣件式钢管脚手架有关规定搭设。(二)脚手架立管最高点位于井道顶板下 1.5～1.7m 处为宜，以便稳放样板（见图 2)。(三)脚手架排管档距以 1.4～1.7m 为宜，为便于安装作业，每层厅门牛腿下面 200～400mm 处应设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每步最少铺 2/3 面积的脚手板，板厚不应小于 50mm,板与板之间应铺满铺严，如有空隙应不大于50mm，以防踏空或大工具坠落，所留的上人孔要相互错开，留孔一侧要搭设一道护身栏杆，以减小坠落危险（见图 a）。(四)脚手板两端探出排管 150～200mm,用 8＃铅丝将其与排管绑牢（见图 b）。(五)脚手架在井道的平面布置尺寸应结合轿厢、轿厢导轨、油缸、油缸导轨、层门等之间的相对位置，以与电线槽管、接线盒等的位置，在这些位置前面留出适当的空隙，供吊挂铅垂线之用，不能影响部件组装工作（见图 5）。图 2（a） (b)(六)为防止脚手架摇摆，应在每 51n（或每 3 层脚手板）的间隔与墙壁进行抵住支撑，在脚手架的顶部也应与墙壁支撑。图 5(七)脚手架搭设完后，必须经搭设、使用单位的施工技术、安全负责人共同验收，合格后签字，方准交付使用。(八)现场施工用电、照明用电必须符合国标《施工现场临时用电安全技术规》（JGJ46-88）的要求。(九)安装前，建设单位（或监理单位）、土建施工单位、电梯安装单位应共同对电梯井道和机房进行检查，对电梯安装条件进行确认。1 机房部、井道土建（钢架）结构与布置必须符合电梯土建布置图的要求。2 主电源开关必须符合下列规定：(1)主电源开关应能够切断电梯正常使用情况下最大电流；(2)该开关应能从机房人口处方便...
