电梯控制系统设计说明书

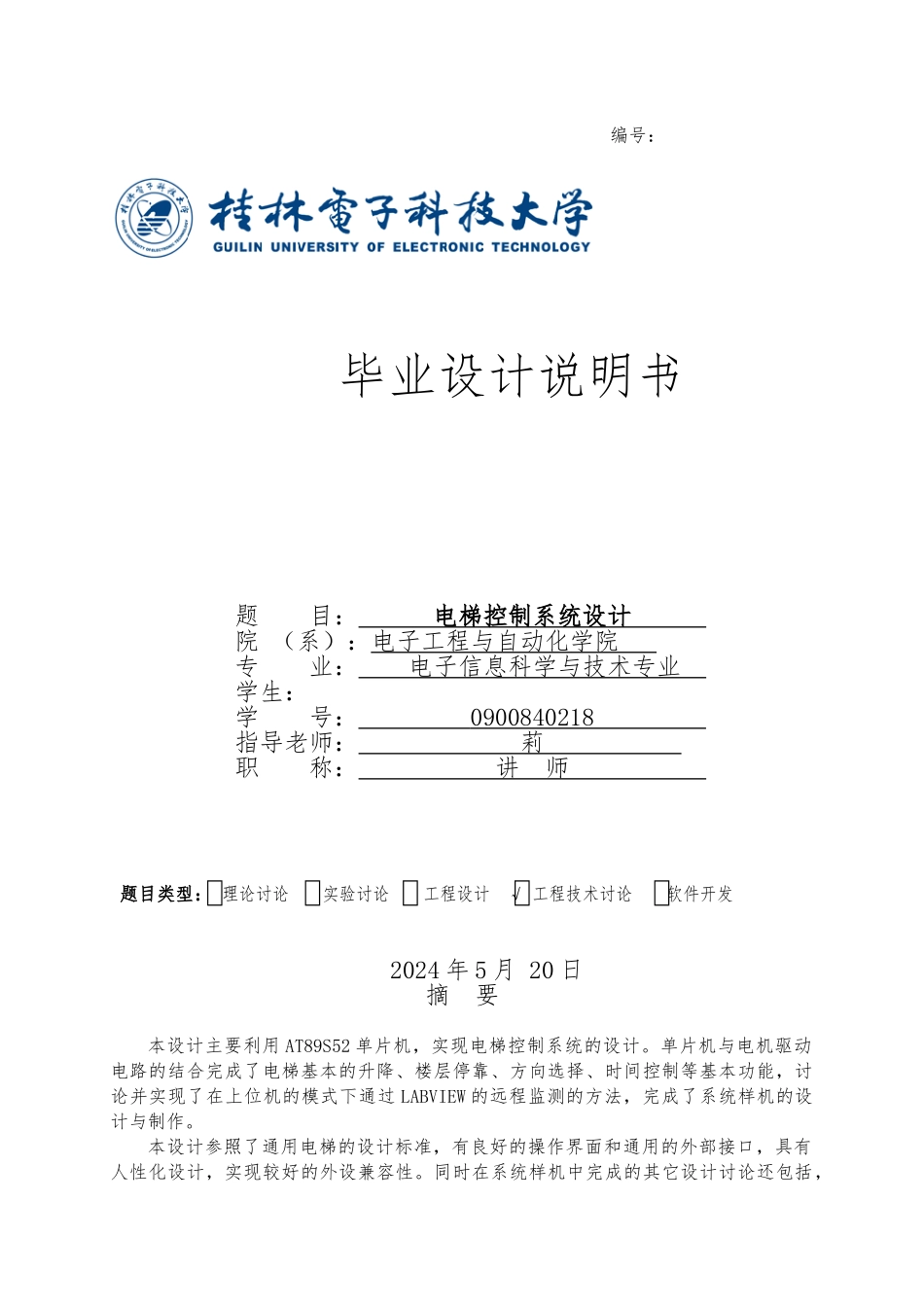

电梯控制系统设计说明书_第1页
1/35

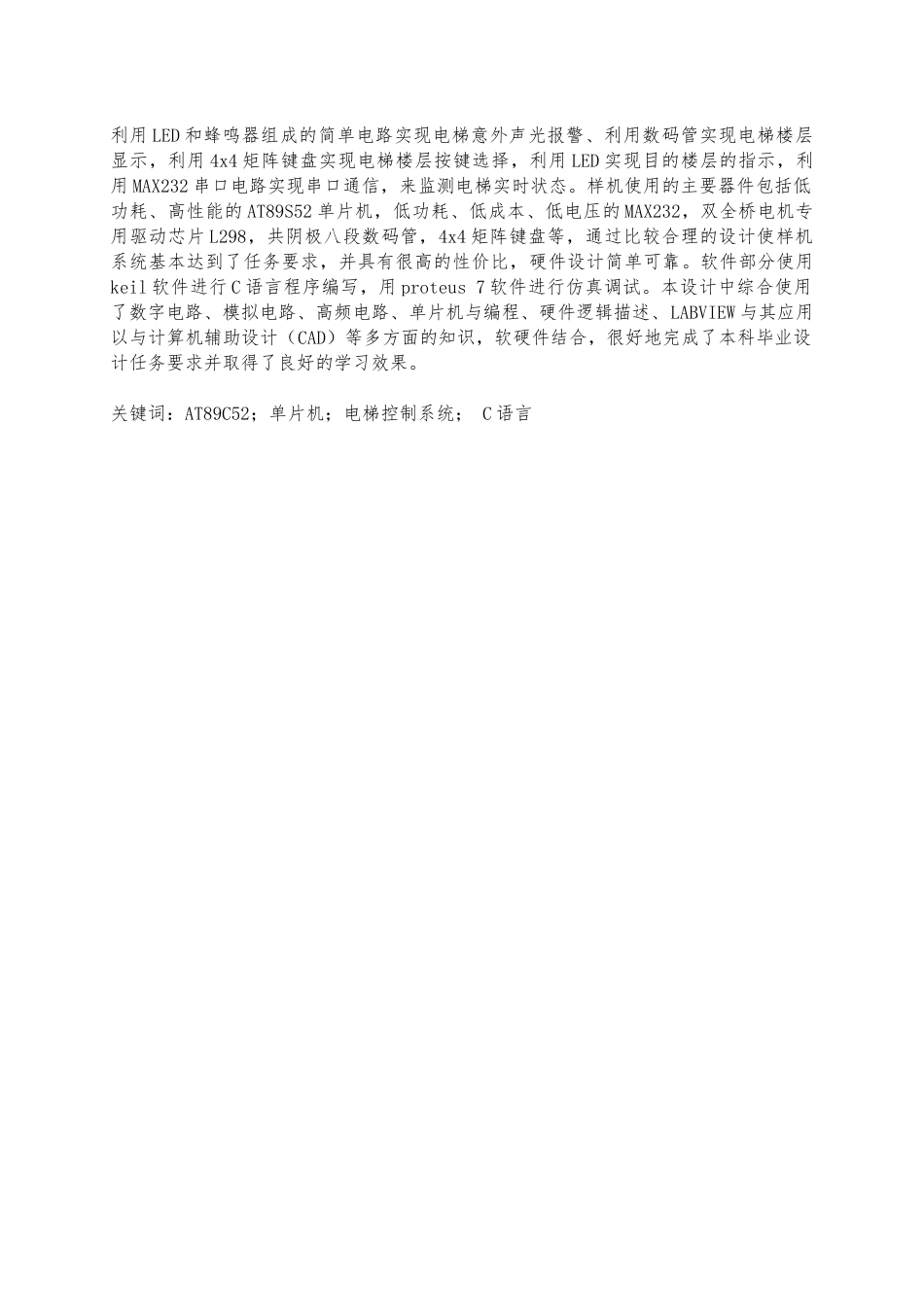

电梯控制系统设计说明书_第2页
2/35

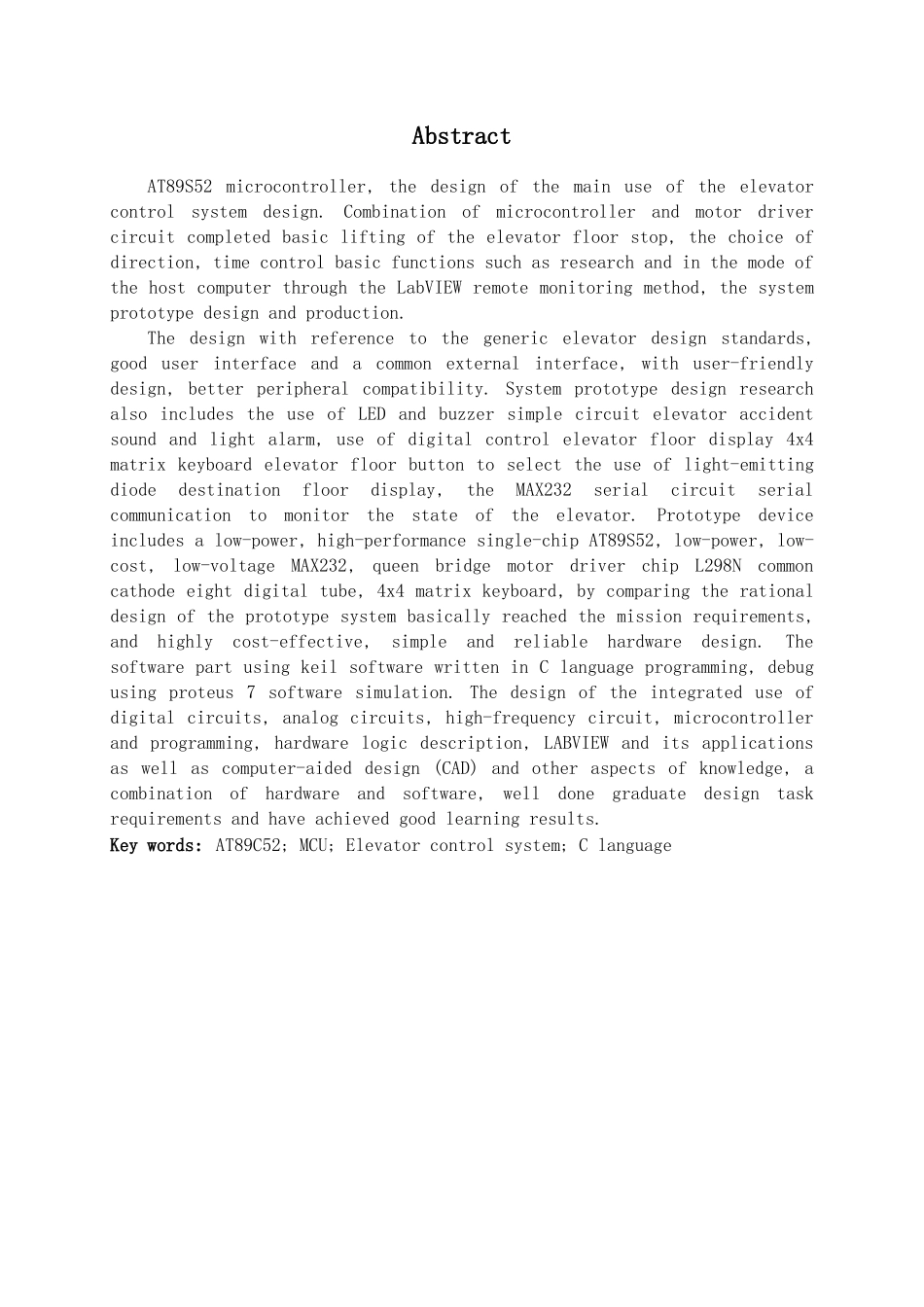

电梯控制系统设计说明书_第3页
3/35
编号:毕业设计说明书题 目: 电梯控制系统设计 院 (系):电子工程与自动化学院 专 业: 电子信息科学与技术专业 学生:学 号: 0900840218 指导老师: 莉 职 称: 讲 师 题目类型: 理论讨论 实验讨论 工程设计 √ 工程技术讨论 软件开发2024 年 5 月 20 日摘 要本设计主要利用 AT89S52 单片机,实现电梯控制系统的设计。单片机与电机驱动电路的结合完成了电梯基本的升降、楼层停靠、方向选择、时间控制等基本功能,讨论并实现了在上位机的模式下通过 LABVIEW 的远程监测的方法,完成了系统样机的设计与制作。本设计参照了通用电梯的设计标准,有良好的操作界面和通用的外部接口,具有人性化设计,实现较好的外设兼容性。同时在系统样机中完成的其它设计讨论还包括,利用 LED 和蜂鸣器组成的简单电路实现电梯意外声光报警、利用数码管实现电梯楼层显示,利用 4x4 矩阵键盘实现电梯楼层按键选择,利用 LED 实现目的楼层的指示,利用 MAX232 串口电路实现串口通信,来监测电梯实时状态。样机使用的主要器件包括低功耗、高性能的 AT89S52 单片机,低功耗、低成本、低电压的 MAX232,双全桥电机专用驱动芯片 L298,共阴极八段数码管,4x4 矩阵键盘等,通过比较合理的设计使样机系统基本达到了任务要求,并具有很高的性价比,硬件设计简单可靠。软件部分使用keil 软件进行 C 语言程序编写,用 proteus 7 软件进行仿真调试。本设计中综合使用了数字电路、模拟电路、高频电路、单片机与编程、硬件逻辑描述、LABVIEW 与其应用以与计算机辅助设计(CAD)等多方面的知识,软硬件结合,很好地完成了本科毕业设计任务要求并取得了良好的学习效果。关键词:AT89C52;单片机;电梯控制系统; C 语言AbstractAT89S52 microcontroller, the design of the main use of the elevator control system design. Combination of microcontroller and motor driver circuit completed basic lifting of the elevator floor stop, the choice of direction, time control basic functions such as research and in the mode of the host computer through the LabVIEW remote monitoring method, the system prototype design and production.The design with reference to the generic elevator design standards, good user interfa...
