电磁感应的原理一资料全

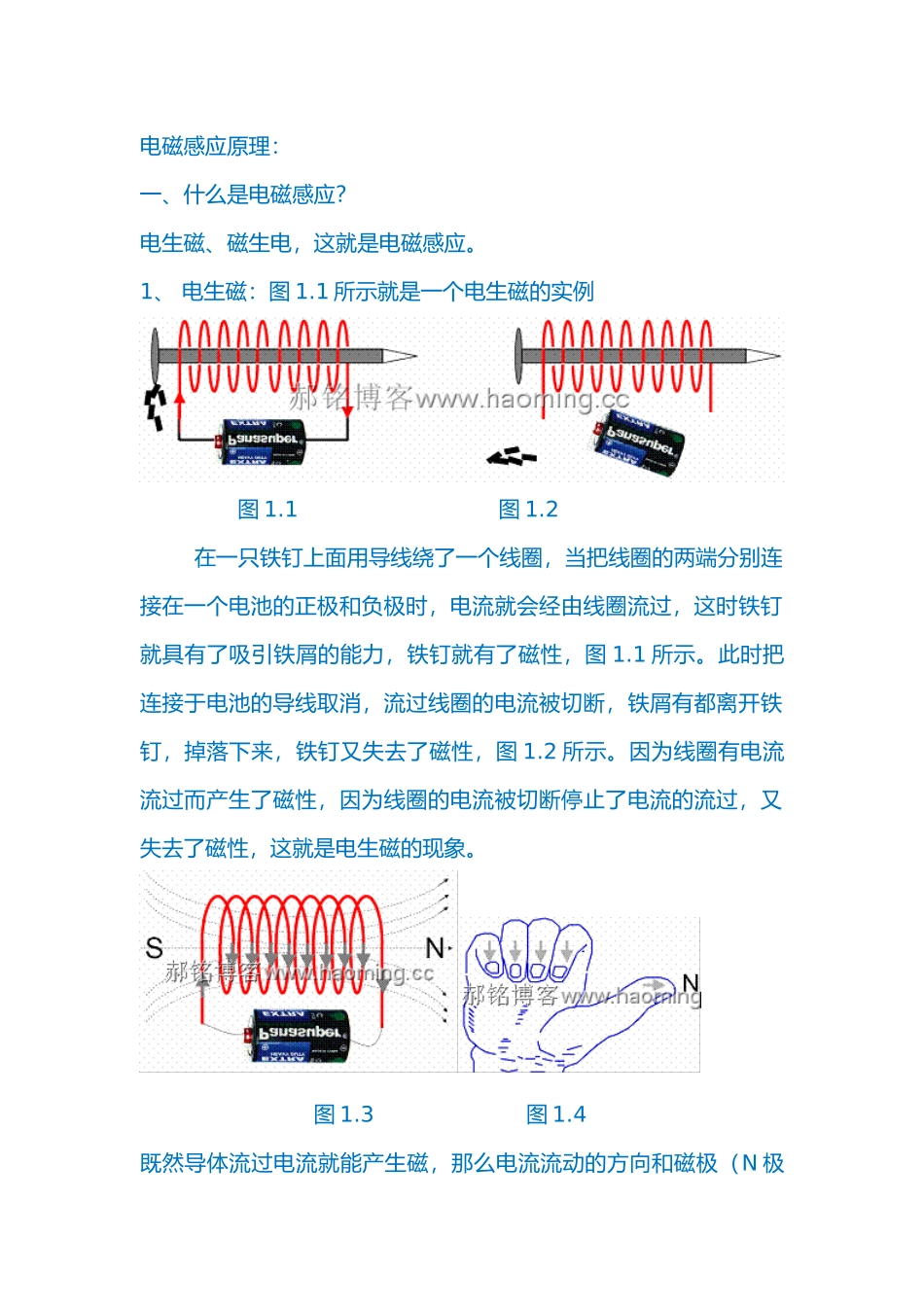

电磁感应原理：一、什么是电磁感应？电生磁、磁生电，这就是电磁感应。1、 电生磁：图 1.1 所示就是一个电生磁的实例图 1.1 图 1.2 在一只铁钉上面用导线绕了一个线圈，当把线圈的两端分别连接在一个电池的正极和负极时，电流就会经由线圈流过，这时铁钉就具有了吸引铁屑的能力，铁钉就有了磁性，图 1.1 所示。此时把连接于电池的导线取消，流过线圈的电流被切断，铁屑有都离开铁钉，掉落下来，铁钉又失去了磁性，图 1.2 所示。因为线圈有电流流过而产生了磁性，因为线圈的电流被切断停止了电流的流过，又失去了磁性，这就是电生磁的现象。 图 1.3 图 1.4既然导体流过电流就能产生磁，那么电流流动的方向和磁极（N 极 S 极）的方向有什么关系呢？。在电工原理的概念中，有一个著名的定则“右手螺旋定则”（也称“安培定则”），就是依据右手握拳，拇指伸直这种手的形态；来推断磁场的方向。也就是根据导体或者线圈部电流的方向来推断磁场的方向：图 1.3 所示；这是一个闭合的回路，图中电流由电池的正极经过线圈流向负极，线圈上箭头方向是电流的方向，线圈部产生磁力线的方向是左边是 S 极、右边是 N 极，这正好和图 1.4 所示的右手握拳，拇指伸直这种手的形态相吻合，即；右手四指所指是电流的方向，伸直拇指所指是磁场 N 极的方向（也就是磁力线的指向）。同样通电的直导线的周围也会产生以导线为圆心的同心圆磁场，图 1.5 所示。这个直导线流过电流的磁场和磁场的方向也可以采纳右手握拳，拇指伸直这种手的形态来推断：如图 1.6 所示；右手握通电的直导线，拇指是电流的方向，握拳的四指就是围绕直导线磁场的方向。图 1.5图 1.6结论：导体通过电流就会产生磁场，并且磁场的方向和电流的方向有关。2、 磁生电图 1.7 是自行车发电机的构造原理图；图 1.7 图 1.8在图 1.7 中，中间有标有 N S 极的是一个圆形永久磁铁，其磁力线的分布是从 N（北极）极指向 S（南极）极，图中有箭头的虚线是磁场磁力线的分布图。在圆形永久磁铁的两边分别有两个串联在一起的线圈，由于线圈靠近永久磁铁，线圈也置身于磁场中；磁力线从线圈中穿过。线圈的两端连接一只灯泡，形成一个闭合的回路。圆形永久磁铁是可以旋转的，可以在自行车车轮的带动下旋转；图1.9 所示。当永久磁铁不旋转时；虽然线圈也作用于磁场之中，磁力线穿过了线圈，但是灯泡是不发光的，就好象自行车车轮不转动；车灯是不会亮的。当自行车在骑...
