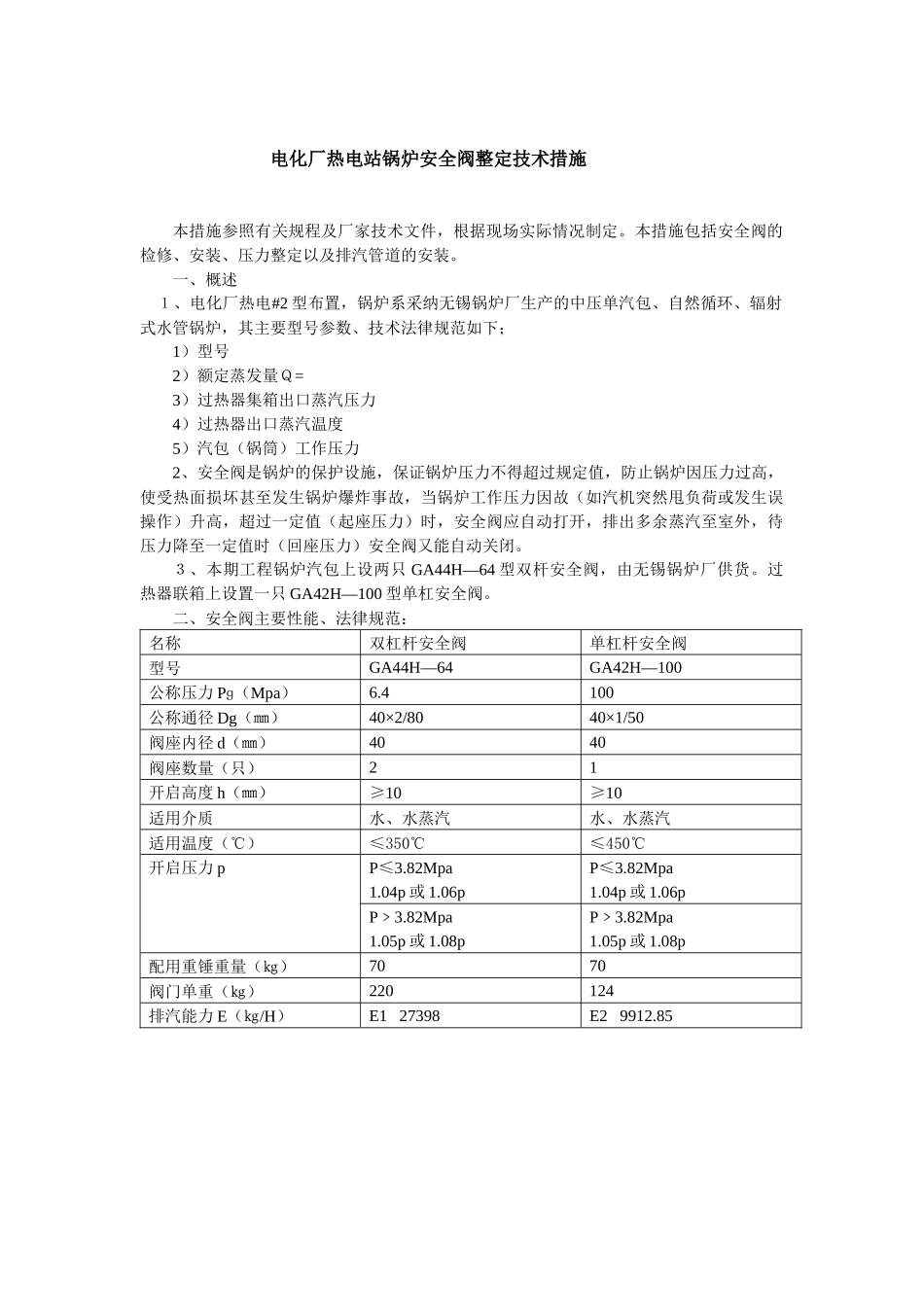

电化厂热电站锅炉安全阀整定技术措施本措施参照有关规程及厂家技术文件，根据现场实际情况制定。本措施包括安全阀的检修、安装、压力整定以及排汽管道的安装。一、概述 １、电化厂热电#2 型布置，锅炉系采纳无锡锅炉厂生产的中压单汽包、自然循环、辐射式水管锅炉，其主要型号参数、技术法律规范如下；1）型号2）额定蒸发量Ｑ=3）过热器集箱出口蒸汽压力4）过热器出口蒸汽温度5）汽包（锅筒）工作压力2、安全阀是锅炉的保护设施，保证锅炉压力不得超过规定值，防止锅炉因压力过高，使受热面损坏甚至发生锅炉爆炸事故，当锅炉工作压力因故（如汽机突然甩负荷或发生误操作）升高，超过一定值（起座压力）时，安全阀应自动打开，排出多余蒸汽至室外，待压力降至一定值时（回座压力）安全阀又能自动关闭。３、本期工程锅炉汽包上设两只 GA44H—64 型双杆安全阀，由无锡锅炉厂供货。过热器联箱上设置一只 GA42H—100 型单杠安全阀。二、安全阀主要性能、法律规范：名称双杠杆安全阀单杠杆安全阀型号GA44H—64GA42H—100公称压力 Pɡ（Mpa）6.4100公称通径 Dg（㎜）40×2/8040×1/50阀座内径 d（㎜）4040阀座数量（只）21开启高度 h（㎜）≥10≥10适用介质水、水蒸汽水、水蒸汽适用温度（℃）≤350℃≤450℃开启压力 pP≤3.82Mpa1.04p 或 1.06pP≤3.82Mpa1.04p 或 1.06pP﹥3.82Mpa1.05p 或 1.08pP﹥3.82Mpa1.05p 或 1.08p配用重锤重量（㎏）7070阀门单重（㎏）220124排汽能力 E（㎏/H）E1 27398E2 9912.85排汽能力 E=E1+E2=27398+9912.85=37310.85 EQ﹥排汽能力 E 是按 UG35/3.82 锅炉计算（祥见计算书）。三、安全阀的构造及工作原理1、构造：阀体、阀座、阀瓣、阀杆、叉形支座、杠杆、重锤等零件组成。其特点是动作灵敏、调整方便、安全可靠。（见附图）2、作用原理杠杆安全阀是籍杠杆工作原理，通过移动重锤在杠杆上的位置，靠重锤的重力通过杠杆传递到阀芯，使阀瓣和阀座两密封面之间形成所需的密封压力，以达到密封之目的。 在一般情况下，锅炉保持在一定的压力（即工作压力）下运行，此时杠杆安全阀应处于密封状态，当蒸汽的压力超过某一允许的压力位时，蒸汽作用在阀瓣上的力大于重锤通过杠杆作用在阀辨上的力，阀瓣被蒸汽顶起（即杠杆安全阀开启）蒸汽便从开启处向外排出使锅炉的蒸汽压力降低，保证安全运行。当锅炉内的蒸汽压力降到略低于工作压力时。阀辨籍重锤通过杠杆产生的作用力便自动落在阀座上（杠杆安全阀...
