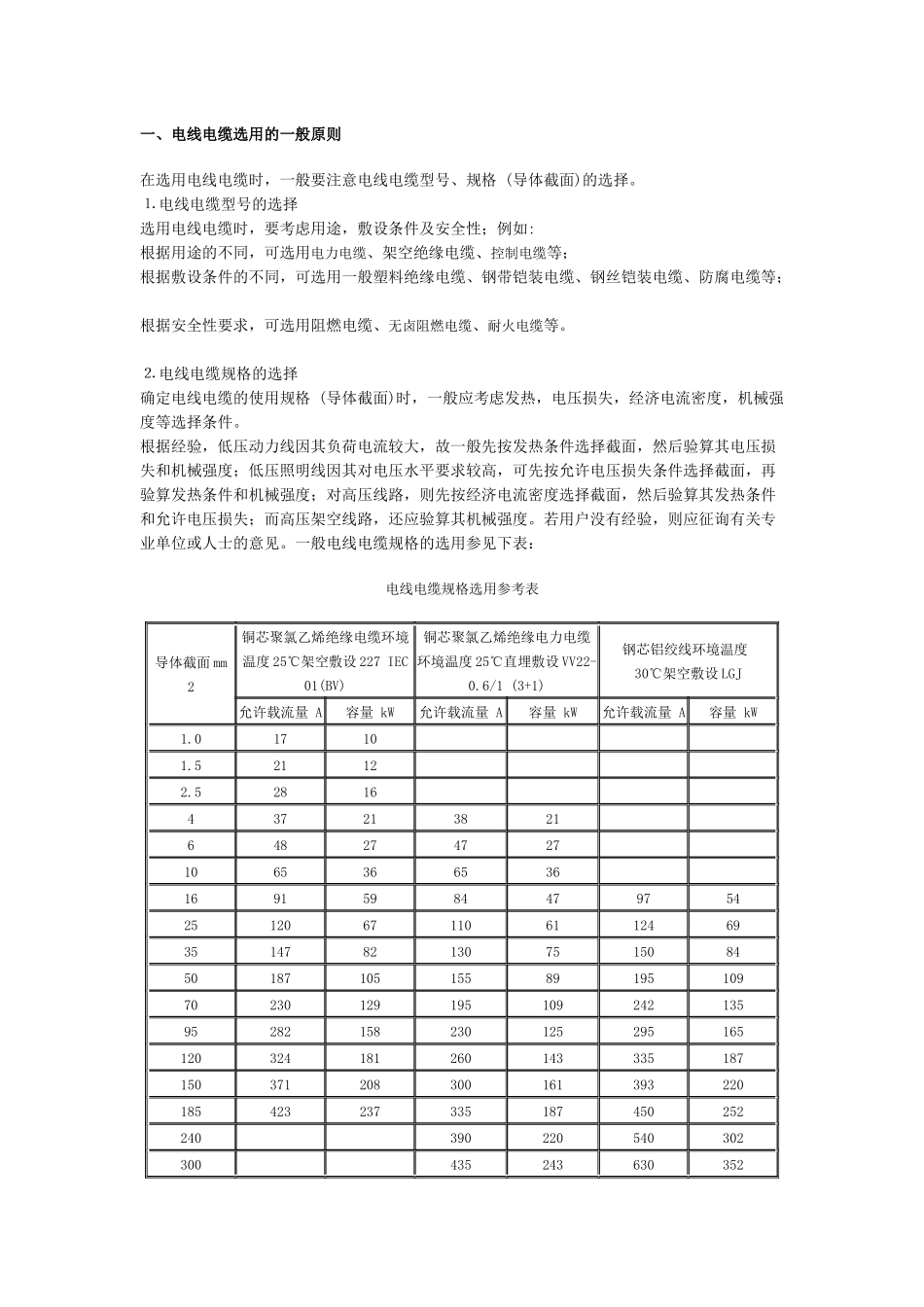

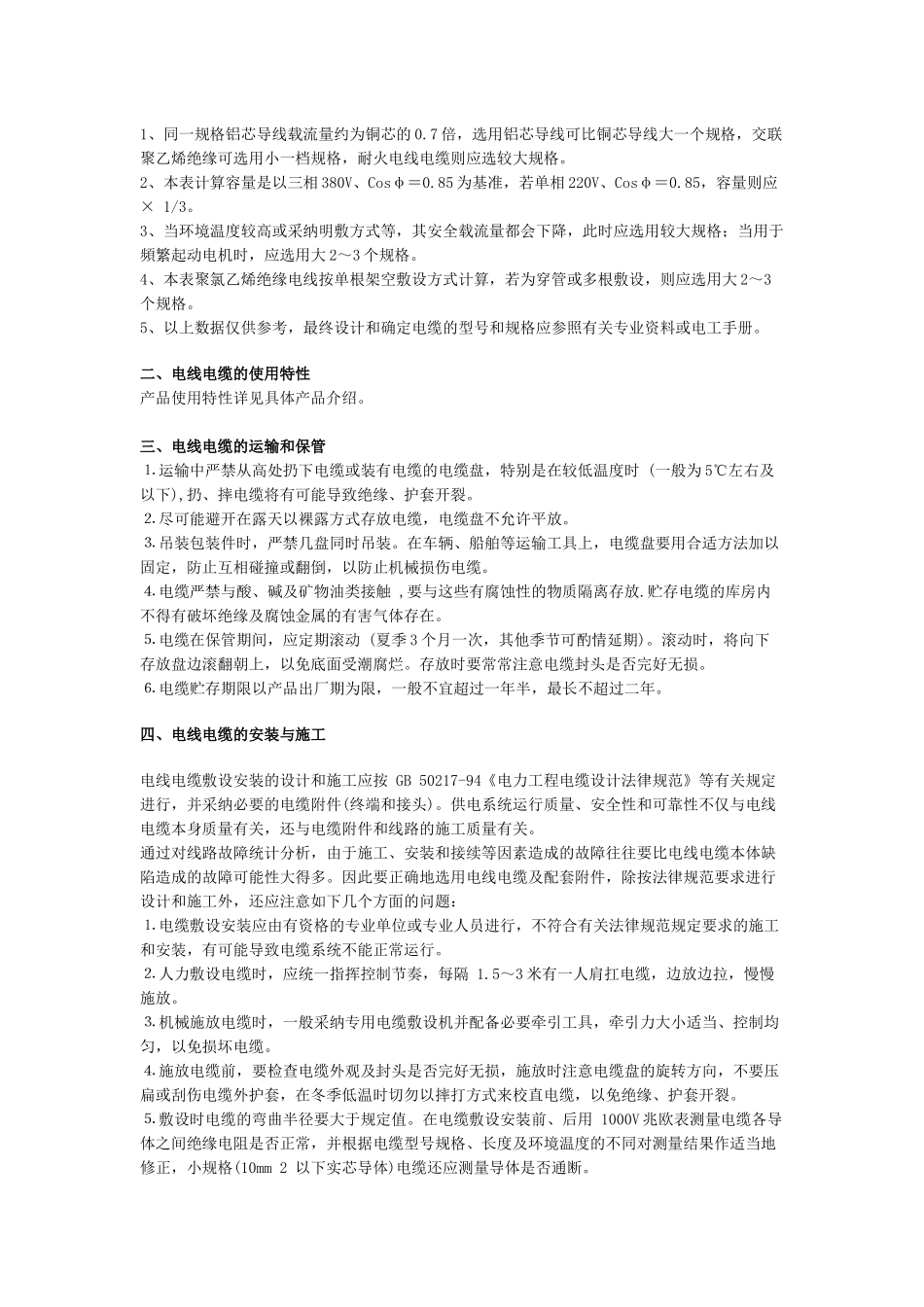

一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格 (导体截面)的选择。 ⒈ 电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；例如: 根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等； 根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等； 根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。 ⒉ 电线电缆规格的选择确定电线电缆的使用规格 (导体截面)时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。 根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。若用户没有经验，则应征询有关专业单位或人士的意见。一般电线电缆规格的选用参见下表：电线电缆规格选用参考表导体截面 mm 2 铜芯聚氯乙烯绝缘电缆环境温度 25℃架空敷设 227 IEC 01(BV) 铜芯聚氯乙烯绝缘电力电缆环境温度 25℃直埋敷设 VV22-0.6/1 (3+1) 钢芯铝绞线环境温度 30℃架空敷设 LGJ 允许载流量 A 容量 kW 允许载流量 A 容量 kW 允许载流量 A 容量 kW 1.0 17 10 1.5 21 12 2.5 28 16 4 37 21 38 21 6 48 27 47 27 10 65 36 65 36 16 91 59 84 47 97 54 25 120 67 110 61 124 69 35 147 82 130 75 150 84 50 187 105 155 89 195 109 70 230 129 195 109 242 135 95 282 158 230 125 295 165 120 324 181 260 143 335 187 150 371 208 300 161 393 220 185 423 237 335 187 450 252 240 390 220 540 302 300 435 243 630 352 1、同一规格铝芯导线载流量约为铜芯的 0.7 倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。 2、本表计算容量是以三相 380V、Cosφ＝0.85 为基准，若单相 220V、Cosφ＝0.85，容量则应× 1/3。 3、当环境温度较高或采纳明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大 2～3 个规格。 4、本表聚氯乙烯绝缘电线按单...
