电缆线路施工与验收规范标准

电缆线路施工与验收规范标准_第1页
1/12

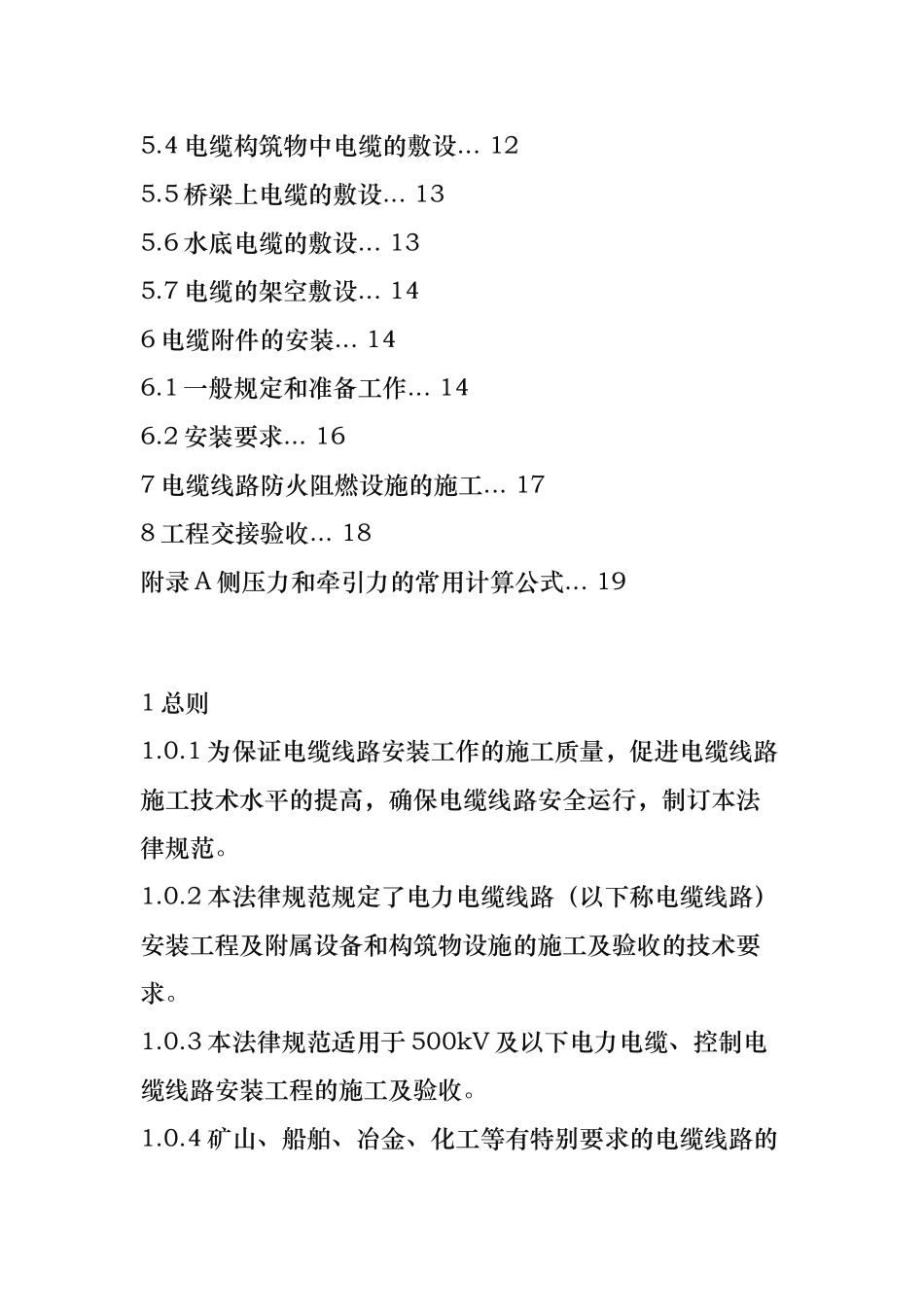

电缆线路施工与验收规范标准_第2页
2/12

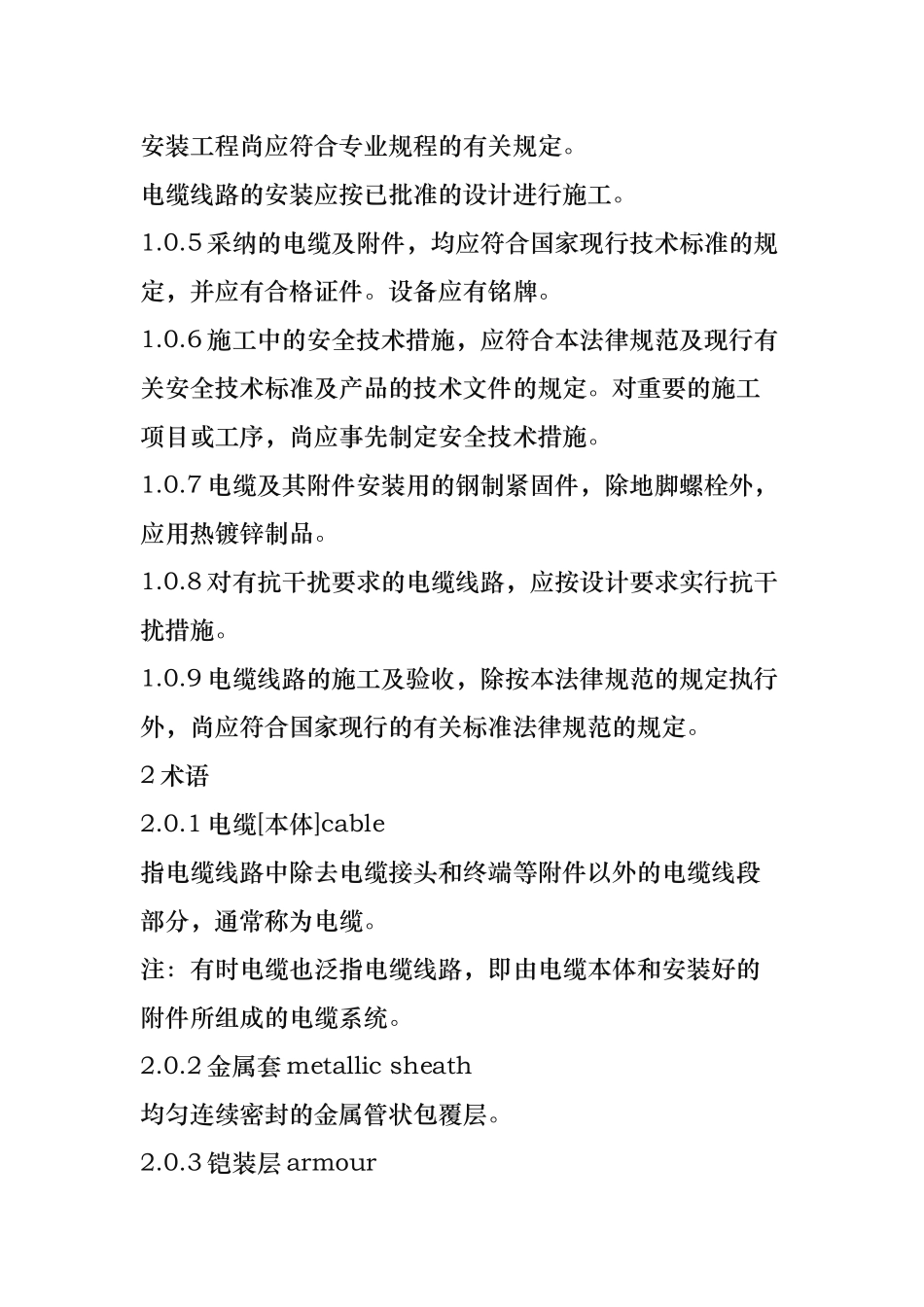

电缆线路施工与验收规范标准_第3页
3/12
电缆线路施工及验收法律规范 中华人民共和国国家标准GB50168-2024 电气装置安装工程电缆线路施工及验收法律规范 2024-07-20 发布 2024-11-01 施行 中华人民共和国建设部目次1 总则... 32 术语... 33 电缆及附件的运输与保管... 44 电缆线路附属设施和构筑物的施工... 54.1 电缆管的加工及敷设... 54.2 电缆支架的配制与安装... 64.3 电缆线路其它防护设施与构筑物的施工... 75 电缆的敷设... 75.1 一般规定... 75.2 直埋电缆的敷设... 103 电缆导管内电缆的敷设... 125.4 电缆构筑物中电缆的敷设... 125.5 桥梁上电缆的敷设... 135.6 水底电缆的敷设... 135.7 电缆的架空敷设... 146 电缆附件的安装... 146.1 一般规定和准备工作... 146.2 安装要求... 167 电缆线路防火阻燃设施的施工... 178 工程交接验收... 18附录 A 侧压力和牵引力的常用计算公式... 19 1 总则1.0.1 为保证电缆线路安装工作的施工质量,促进电缆线路施工技术水平的提高,确保电缆线路安全运行,制订本法律规范。1.0.2 本法律规范规定了电力电缆线路(以下称电缆线路)安装工程及附属设备和构筑物设施的施工及验收的技术要求。1.0.3 本法律规范适用于 500kV 及以下电力电缆、控制电缆线路安装工程的施工及验收。1.0.4 矿山、船舶、冶金、化工等有特别要求的电缆线路的安装工程尚应符合专业规程的有关规定。电缆线路的安装应按已批准的设计进行施工。1.0.5 采纳的电缆及附件,均应符合国家现行技术标准的规定,并应有合格证件。设备应有铭牌。1.0.6 施工中的安全技术措施,应符合本法律规范及现行有关安全技术标准及产品的技术文件的规定。对重要的施工项目或工序,尚应事先制定安全技术措施。1.0.7 电缆及其附件安装用的钢制紧固件,除地脚螺栓外,应用热镀锌制品。1.0.8 对有抗干扰要求的电缆线路,应按设计要求实行抗干扰措施。1.0.9 电缆线路的施工及验收,除按本法律规范的规定执行外,尚应符合国家现行的有关标准法律规范的规定。2 术语2.0.1 电缆[本体]cable指电缆线路中除去电缆接头和终端等附件以外的电缆线段部分,通常称为电缆。注:有时电缆也泛指电缆线路,即由电缆本体和安装好的附件所组成的电缆系统。2.0.2 金属套 metallic sheath均匀连续密封的金属管状包覆层。2.0.3 铠装层 armour由金属带或金属丝组成的包覆层,通常用来保护电缆不受外界的机械力作用。注:金属带起径向加强保护作用...
