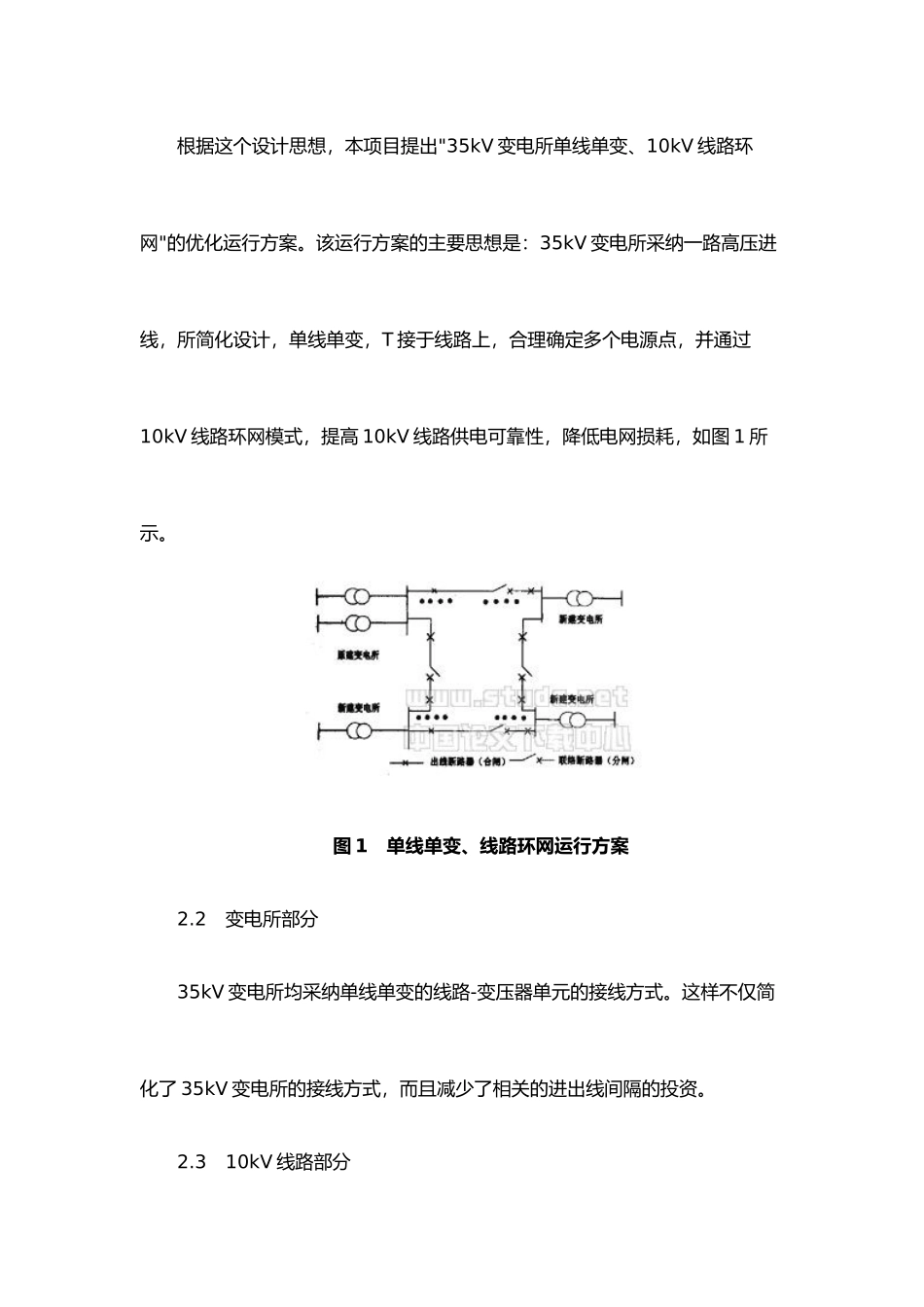

电网结构相关资料----------------------- -----------------------日期：我国 35kV 农村电网传统的运行方案是 35kV 变电所采纳双线双变、10kV线路呈放射式电网供电。这种 35kV 运行方案一直侧重于电源和输电的可靠性，10kV 配电网为放射式，且电源点分散、供电半径长，供电可靠性得不到有效保障。因此，需要讨论一种经济、可靠的 35kV 电网运行方案和变电所建设新模式，在不增加投入的前提下既满足供电需要，又满足 N-1 可靠性条件。 2 35kV 农村电网优化运行方案2.1 方案的提出 传统 35kV 电网建设中，电源的投资通常超过配电线路的投资，电源的可靠性满足 N-1 条件，而 10kV 线路供电可靠性无法保证。因此本讨论提出将高压电网的可靠性向配电方向转移，简化高压电网的设计，强化配电网的环网联络和设计，可大大减少对变电所的一次投资，简化接线，更有利于自动化水平的发挥和提高设备的利用率。 根据这个设计思想，本项目提出"35kV 变电所单线单变、10kV 线路环网"的优化运行方案。该运行方案的主要思想是：35kV 变电所采纳一路高压进线，所简化设计，单线单变，T 接于线路上，合理确定多个电源点，并通过10kV 线路环网模式，提高 10kV 线路供电可靠性，降低电网损耗，如图 1 所示。图 1 单线单变、线路环网运行方案2.2 变电所部分 35kV 变电所均采纳单线单变的线路-变压器单元的接线方式。这样不仅简化了 35kV 变电所的接线方式，而且减少了相关的进出线间隔的投资。 2.3 10kV 线路部分 (1) 集镇负荷相对集中，带有集镇负荷的线路可以相互"手拉手"形成双电源环网，可根据线路的长度和线路的负荷性质与可靠性要求，实行多分段方式。 (2) 村庄负荷分布较分散，对分散负荷采纳辐射形线路供电，可根据负荷性质采纳分段方式。 (3) 联络开关的位置遵循以下原则： ① 根据行政区分界条件，联络开关安装于两个相对独立的行政区的分界处，便于计量。 ② 行政分界时，联络开关的安装应将重要负荷和其它负荷分开。 2.4 网络重构方案 为保证 10kV 线路的供电可靠性，需要在各种故障下实现网络重构。在一侧电源故障、开关检修、母线故障时联络开关可合闸实现不间断供电，在线路永久故障时可减少停电围。在网络的任意点的故障将不会影响对用户的供电可靠性。 3 35kV 变电所建设新模式的提出根据"35kV 变电所单线单变、10kV 线路环网"优化运行方案的设计思想，35kV 变电所可以简化为 T 接...
