电镀废水处理站设计说明书VIP专享

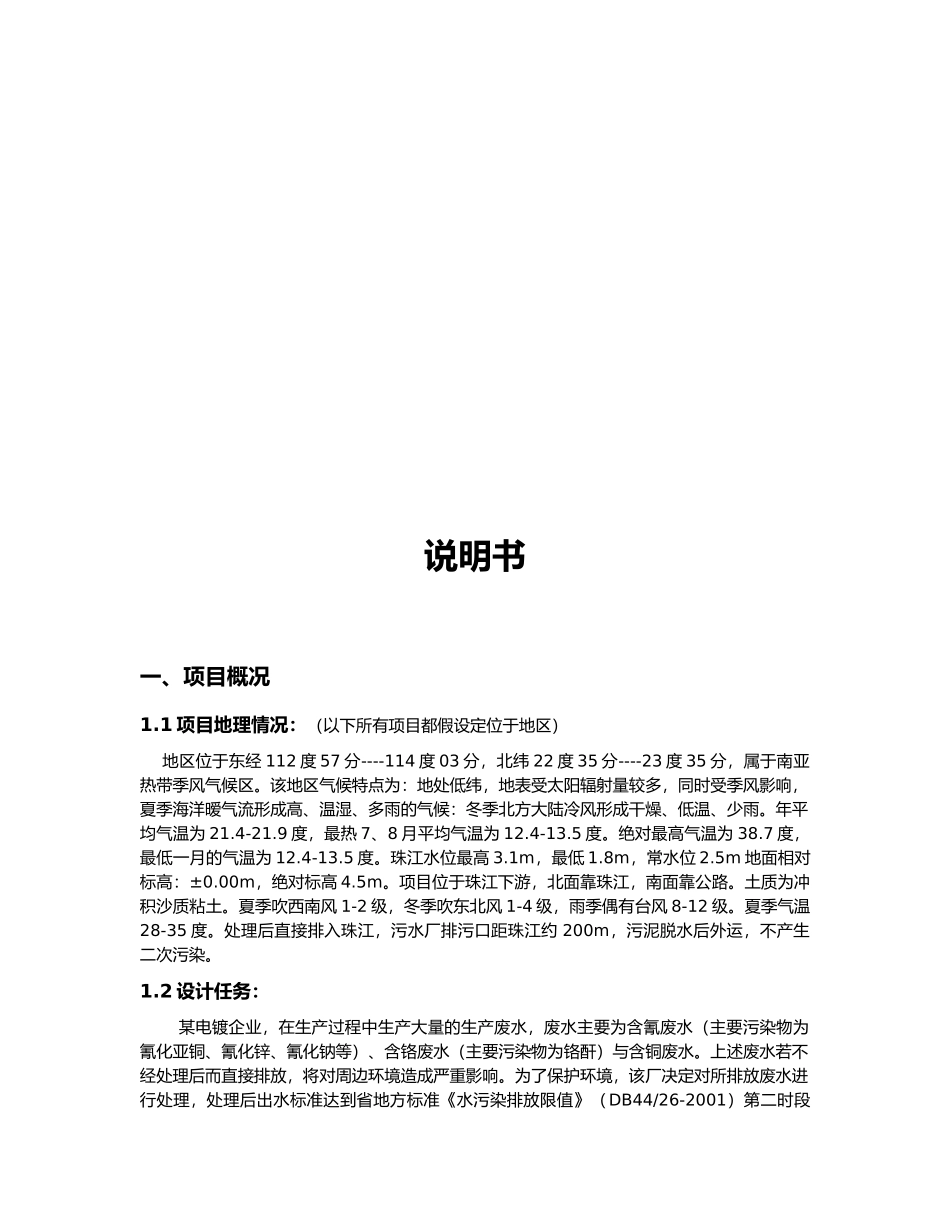

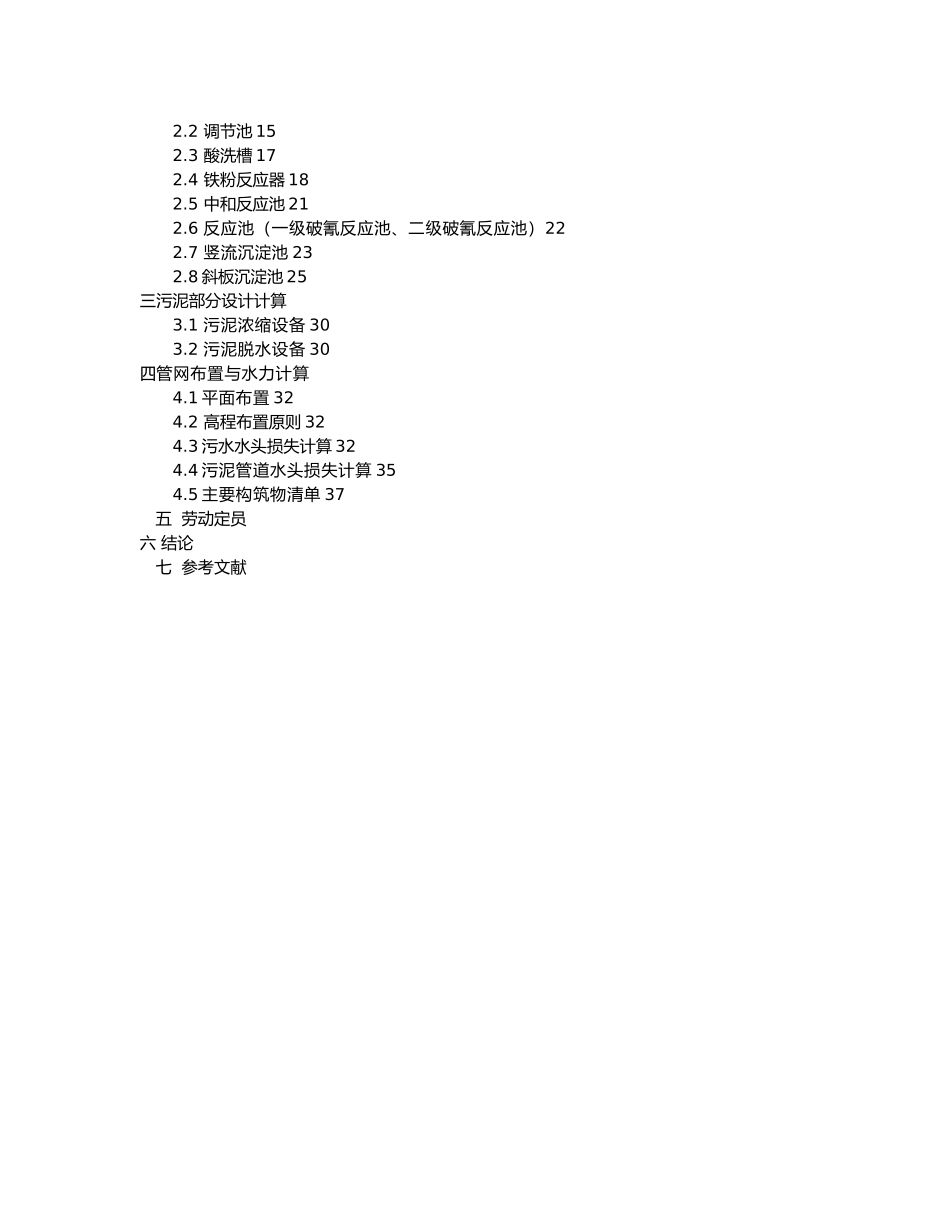

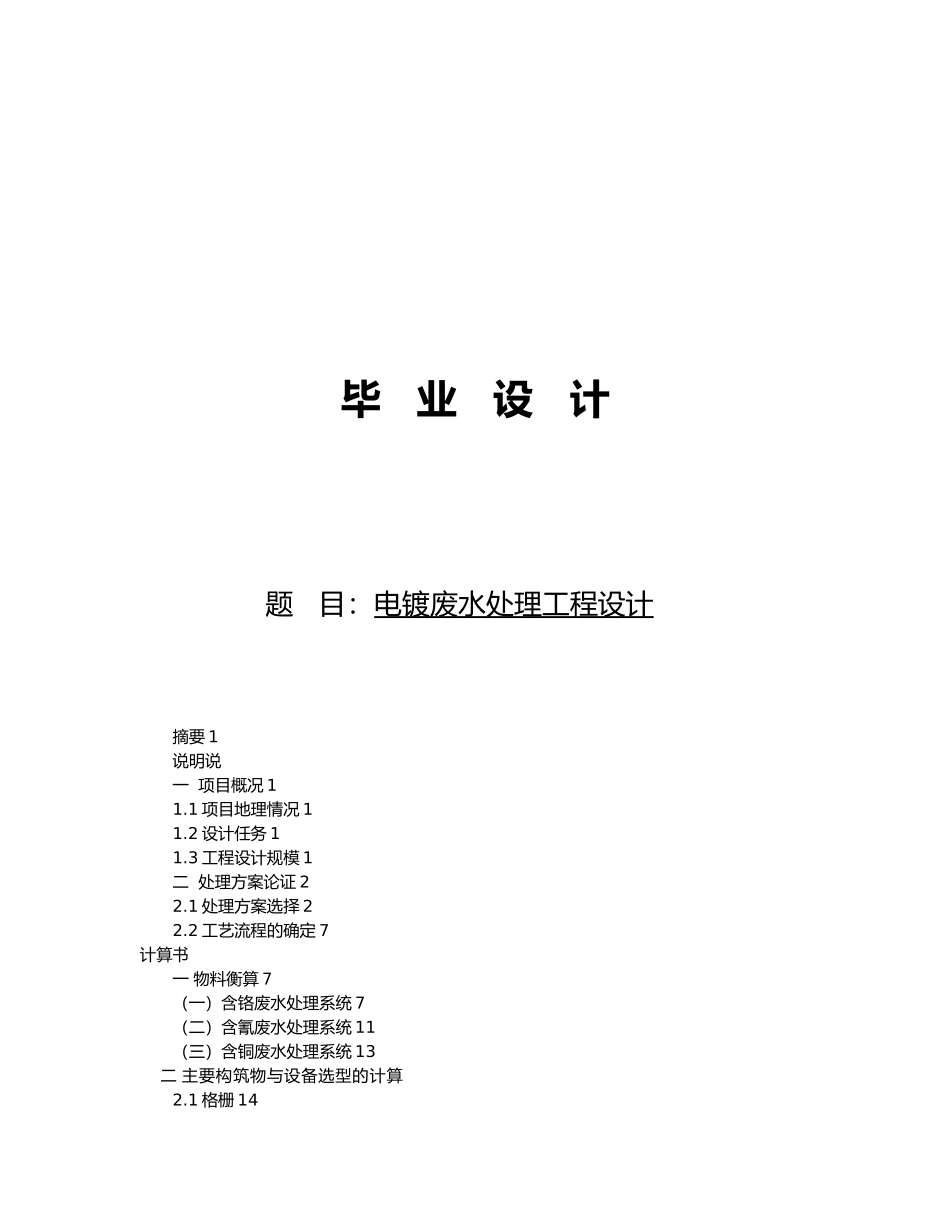

毕 业 设 计题 目：电镀废水处理工程设计摘要 1说明说一 项目概况 11.1 项目地理情况 11.2 设计任务 11.3 工程设计规模 1二 处理方案论证 22.1 处理方案选择 22.2 工艺流程的确定 7计算书一 物料衡算 7（一）含铬废水处理系统 7（二）含氰废水处理系统 11（三）含铜废水处理系统 13 二 主要构筑物与设备选型的计算2.1 格栅 142.2 调节池 152.3 酸洗槽 172.4 铁粉反应器 182.5 中和反应池 212.6 反应池（一级破氰反应池、二级破氰反应池）222.7 竖流沉淀池 232.8 斜板沉淀池 25三污泥部分设计计算3.1 污泥浓缩设备 303.2 污泥脱水设备 30四管网布置与水力计算4.1 平面布置 324.2 高程布置原则 324.3 污水水头损失计算 324.4 污泥管道水头损失计算 354.5 主要构筑物清单 37 五 劳动定员六 结论 七 参考文献说明书一、项目概况1.1 项目地理情况：（以下所有项目都假设定位于地区） 地区位于东经 112 度 57 分----114 度 03 分，北纬 22 度 35 分----23 度 35 分，属于南亚热带季风气候区。该地区气候特点为：地处低纬，地表受太阳辐射量较多，同时受季风影响，夏季海洋暧气流形成高、温湿、多雨的气候：冬季北方大陆冷风形成干燥、低温、少雨。年平均气温为 21.4-21.9 度，最热 7、8 月平均气温为 12.4-13.5 度。绝对最高气温为 38.7 度，最低一月的气温为 12.4-13.5 度。珠江水位最高 3.1m，最低 1.8m，常水位 2.5m 地面相对标高：±0.00m，绝对标高 4.5m。项目位于珠江下游，北面靠珠江，南面靠公路。土质为冲积沙质粘土。夏季吹西南风 1-2 级，冬季吹东北风 1-4 级，雨季偶有台风 8-12 级。夏季气温28-35 度。处理后直接排入珠江，污水厂排污口距珠江约 200m，污泥脱水后外运，不产生二次污染。1.2 设计任务： 某电镀企业，在生产过程中生产大量的生产废水，废水主要为含氰废水（主要污染物为氰化亚铜、氰化锌、氰化钠等）、含铬废水（主要污染物为铬酐）与含铜废水。上述废水若不经处理后而直接排放，将对周边环境造成严重影响。为了保护环境，该厂决定对所排放废水进行处理，处理后出水标准达到省地方标准《水污染排放限值》（DB44/26-2001）第二时段一级标准后排放或回用于生产。 1.3 工程设计规模：工程规模为 1000m3/d，根据每天 20 小时的运行时间，其具体的水质水量见下表：表 1 废水水量、水质表 单位：mg/L(PH 除外)序号...
