百色矿务局东笋煤矿供电系统配电设计说明

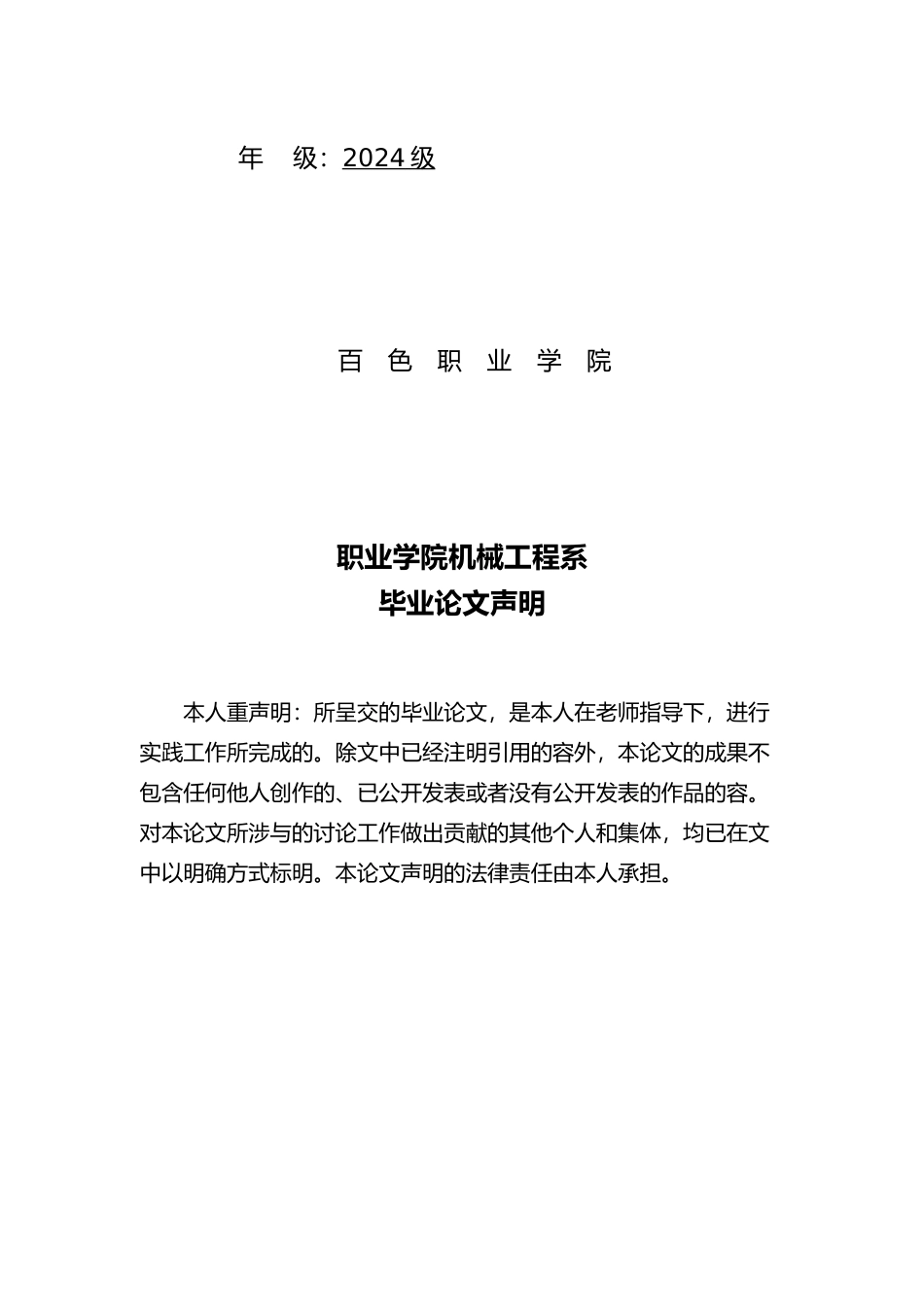

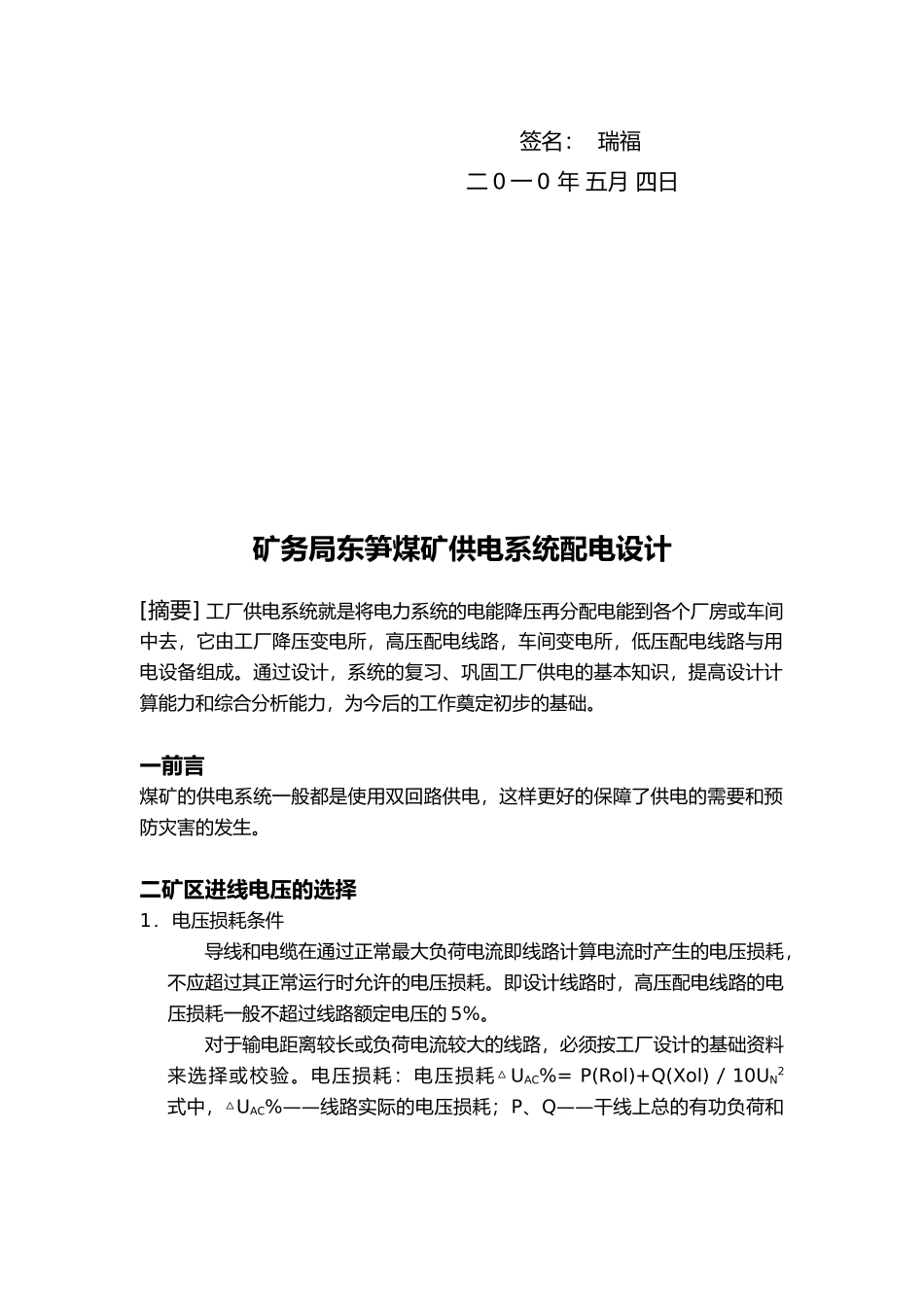

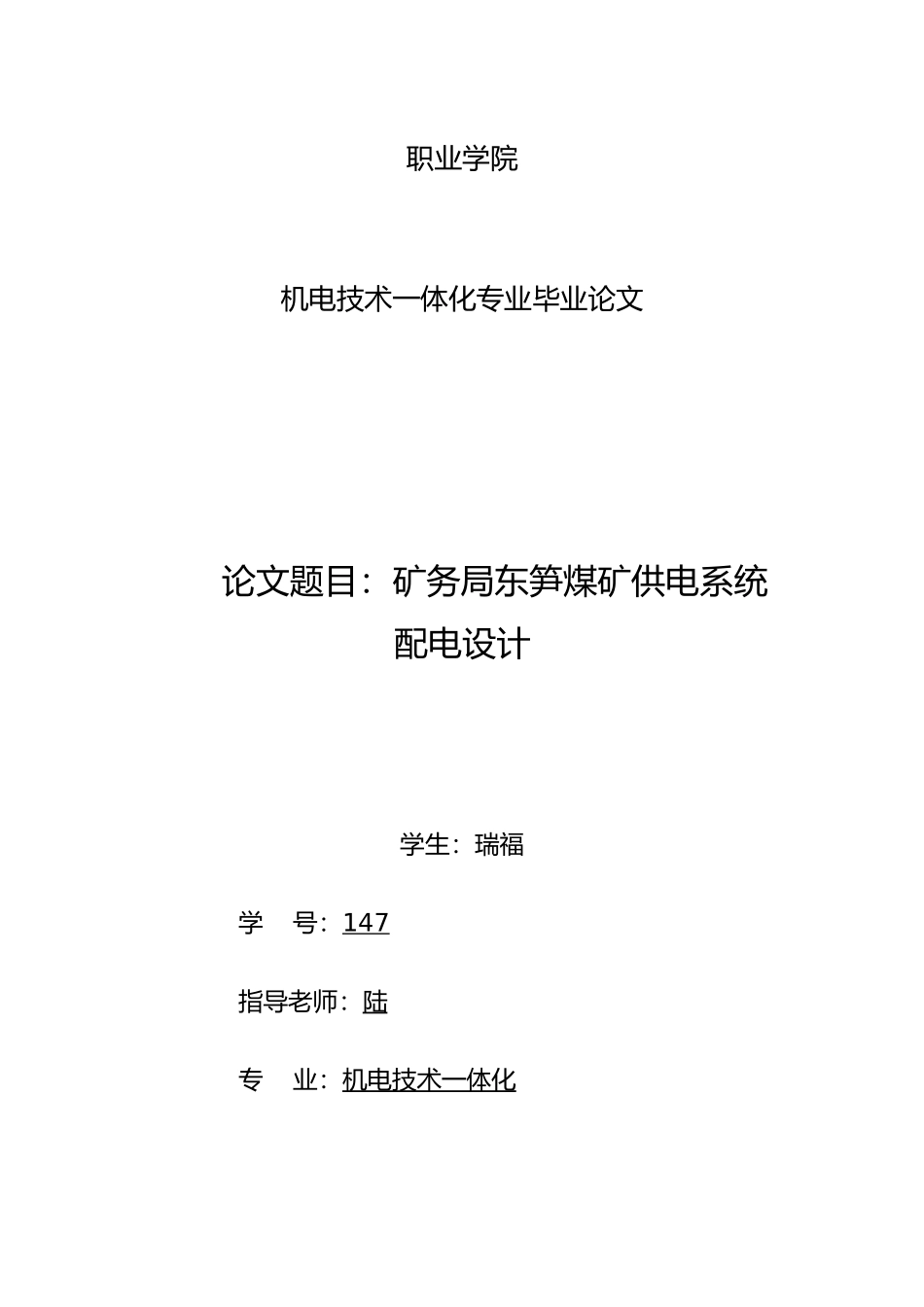

职业学院机电技术一体化专业毕业论文 论文题目：矿务局东笋煤矿供电系统配电设计学生：瑞福学 号：147指导老师：陆专 业：机电技术一体化年 级：2024 级 百 色 职 业 学 院职业学院机械工程系毕业论文声明 本人重声明：所呈交的毕业论文，是本人在老师指导下，进行实践工作所完成的。除文中已经注明引用的容外，本论文的成果不包含任何他人创作的、已公开发表或者没有公开发表的作品的容。对本论文所涉与的讨论工作做出贡献的其他个人和集体，均已在文中以明确方式标明。本论文声明的法律责任由本人承担。签名： 瑞福 二 0 一 0 年 五月 四日矿务局东笋煤矿供电系统配电设计[摘要] 工厂供电系统就是将电力系统的电能降压再分配电能到各个厂房或车间中去，它由工厂降压变电所，高压配电线路，车间变电所，低压配电线路与用电设备组成。通过设计，系统的复习、巩固工厂供电的基本知识，提高设计计算能力和综合分析能力，为今后的工作奠定初步的基础。一前言煤矿的供电系统一般都是使用双回路供电，这样更好的保障了供电的需要和预防灾害的发生。二矿区进线电压的选择1．电压损耗条件导线和电缆在通过正常最大负荷电流即线路计算电流时产生的电压损耗，不应超过其正常运行时允许的电压损耗。即设计线路时，高压配电线路的电压损耗一般不超过线路额定电压的 5%。对于输电距离较长或负荷电流较大的线路，必须按工厂设计的基础资料来选择或校验。电压损耗：电压损耗△ UAC%= P(Rol)+Q(Xol)／10UN2 式中，△UAC%——线路实际的电压损耗；P、Q——干线上总的有功负荷和无功负荷；l——线路的长度；Ro、Xo——线路单位长度的电阻和电抗；UN——线路的额定电压。对于架空线路可取 Xo=0.4Ω/km.2．供电系统设计基础资料东笋煤矿矿区有一降压变电所，用一台 110/35/10KV，1*25MV.A 的变压器作为工厂主电源，允许用 35KV 或 10KV 的一种电压。电源由东笋电厂和东笋变电站两个地方供给。东笋电厂主要供给 6KV 电压，东笋变电站主要供给 10KV 电压。3. 对于 6KV 供电系统经济技术指标的分析采纳 6KV 电压供电,厂不设总降压变电所,即不装设变压器,所以无变压器损耗问题.此时,6KV 架空线路计算电流 I30=S30/UN=4485/6=747.5A而 cosφ=P30/S30=4087/4485=0.911<0.95 不符合要求.为使两个方案比较在同一基础上进行,也按允许发热条件选择导线截面.选 择 LGJ-70 钢 芯 铝 绞 线 , 其 允 许 载 流 量 为 27...
