益达机械设计课程设计展开式二级圆柱齿轮减速器的设计说明

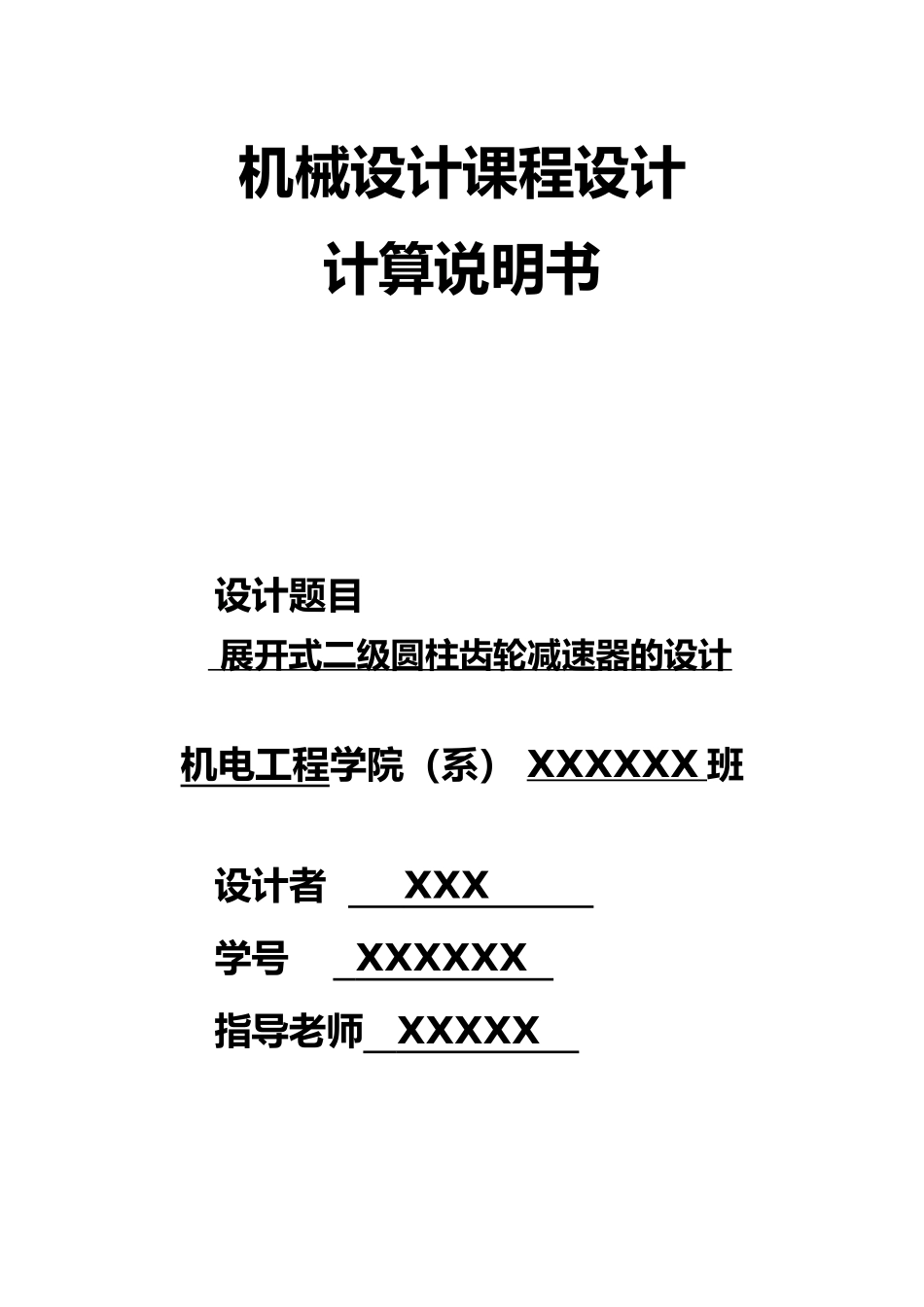

益达机械设计课程设计展开式二级圆柱齿轮减速器的设计说明_第1页
1/35

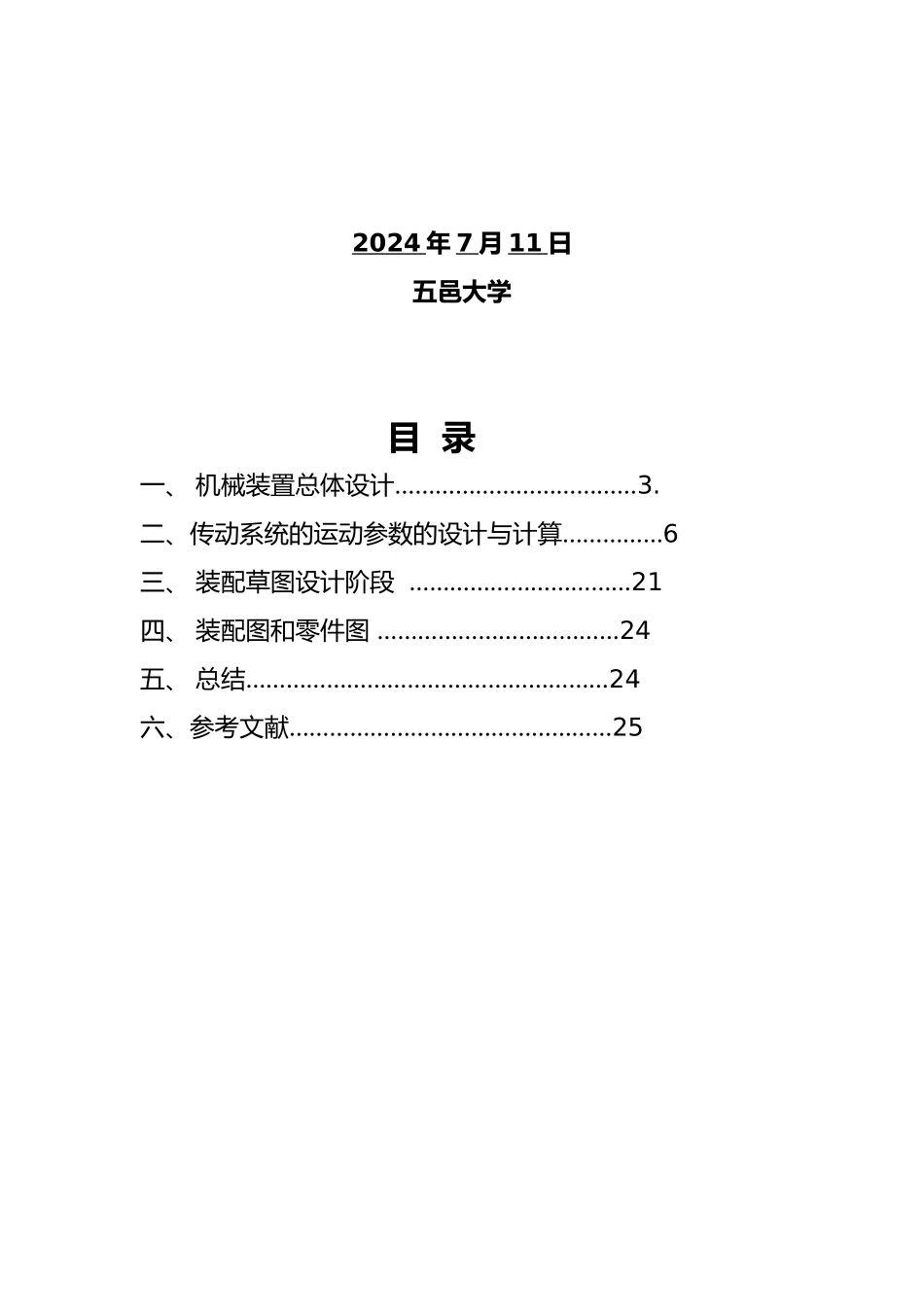

益达机械设计课程设计展开式二级圆柱齿轮减速器的设计说明_第2页
2/35
益达机械设计课程设计展开式二级圆柱齿轮减速器的设计说明_第3页
3/35
机械设计课程设计计算说明书设计题目 展开式二级圆柱齿轮减速器的设计 机电工程学院(系) XXXXXX 班 设计者 XXX 学号 XXXXXX 指导老师 XXXXX 2024 年 7 月 11 日五邑大学目 录一、 机械装置总体设计………………………………3.二、传动系统的运动参数的设计与计算……………6三、 装配草图设计阶段 ……………………………21四、 装配图和零件图 ………………………………24五、 总结………………………………………………24六、参考文献…………………………………………25一、 机械装置总体设计1.1.设计任务书1. 设计题目:展开式二级圆柱齿轮减速器的设计 用于带式运输机的展开式二级圆柱齿轮减速器。传动装置简图如右图所示。(1)带式运输机数据见数据表格。(2)工作条件单班制工作,空载启动,单向、连续运转,工作中有轻微振动。运输带速度允许速度误差为±5%。(3)使用期限 工作期限为十年,检修期间隔为三年。(4)生产批量与加工条件 小批量生产。2.设计任务1)选择电动机型号;2)确定带传动的主要参数与尺寸;3)设计减速器;4)选择联轴器。3.具体作业1)减速器装配图一;2)零件工作图二(大齿轮,输出轴);3)设计说明书一份。4.数据表运输机工作轴转矩T/(N·m)800850900950800850900800850900运输带工作速度v/(m/s)1.21.251.31.351.41.451.21.31.551.4运输带滚筒直径D/mm3603703803904004103603703803901.2、传动方案的拟定与说明传动方案定为带轮减速和二级圆柱齿轮传动减速,说明如下:为了估量传动装置的总传动比围,以便选择合适的传动机构和拟定传动方案,可先由已知条件计算其驱动卷筒的转速,即=60x10^3x1.3/(3.14x370)=67.10 r/min一般常选用同步转速为 1500r/min 或者 1000r/min 的电动机作为原动机,因此传动装置总传动比约为 15--23。根据总传动比数值,可采纳传动方案就是以V 带传动加二级斜齿圆柱齿轮传动。1.3、电动机选择2-1.电动机类型和结构型式按工作要求和工作条件,选用 Y 系列封闭式的三相异步电动机。2-2.求电动机容量1) 卷筒轴的输出功率P w=5.62kw;2) 电动机输出功率P d 传动装置的总效率 式中,为从电动机至卷筒轴之间的各传动机构和轴承的效率。由参考书机械原理表 5-1 中查得:V 带传动 =0.96;滚子轴承(3 对齿轮轴轴承和 1 对卷筒轴);圆柱齿轮传动(8 级稀油润滑时齿轮副效率);弹性联轴器;卷筒传动效率(平带传动);则。故 = 7.17kW;查参考书...
