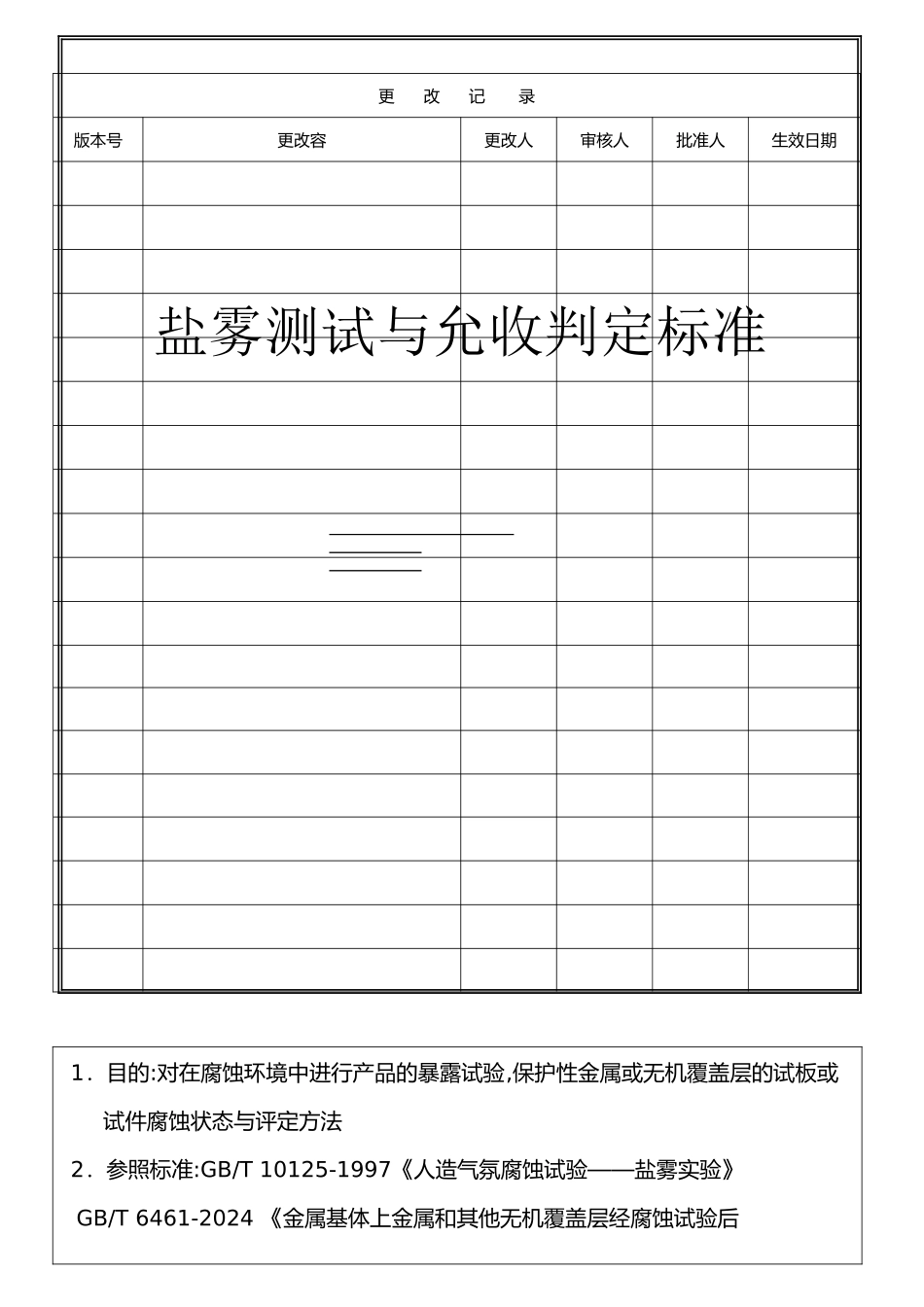

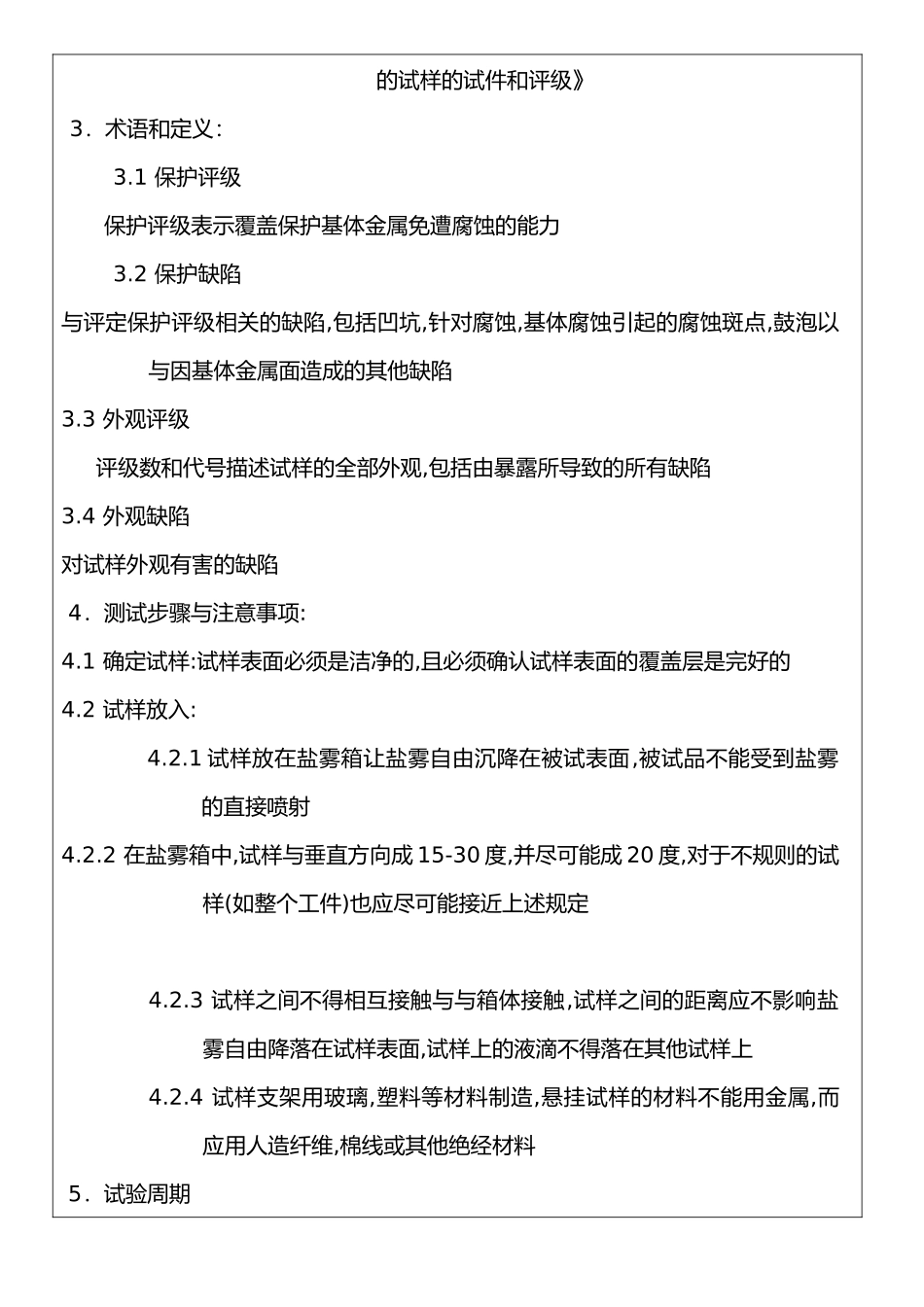

1.目的:对在腐蚀环境中进行产品的暴露试验,保护性金属或无机覆盖层的试板或试件腐蚀状态与评定方法 2.参照标准:GB/T 10125-1997《人造气氛腐蚀试验——盐雾实验》 GB/T 6461-2024 《金属基体上金属和其他无机覆盖层经腐蚀试验后更 改 记 录版本号更改容更改人审核人批准人生效日期盐雾测试与允收判定标准 的试样的试件和评级》3.术语和定义:3.1 保护评级 保护评级表示覆盖保护基体金属免遭腐蚀的能力3.2 保护缺陷与评定保护评级相关的缺陷,包括凹坑,针对腐蚀,基体腐蚀引起的腐蚀斑点,鼓泡以与因基体金属面造成的其他缺陷3.3 外观评级 评级数和代号描述试样的全部外观,包括由暴露所导致的所有缺陷3.4 外观缺陷对试样外观有害的缺陷 4.测试步骤与注意事项:4.1 确定试样:试样表面必须是洁净的,且必须确认试样表面的覆盖层是完好的4.2 试样放入:4.2.1 试样放在盐雾箱让盐雾自由沉降在被试表面,被试品不能受到盐雾的直接喷射4.2.2 在盐雾箱中,试样与垂直方向成 15-30 度,并尽可能成 20 度,对于不规则的试样(如整个工件)也应尽可能接近上述规定4.2.3 试样之间不得相互接触与与箱体接触,试样之间的距离应不影响盐雾自由降落在试样表面,试样上的液滴不得落在其他试样上4.2.4 试样支架用玻璃,塑料等材料制造,悬挂试样的材料不能用金属,而应用人造纤维,棉线或其他绝经材料 5.试验周期 试验周期根据以下标准实施电 镀 种 类测试时间电 镀 种 类测试时间镀兰锌12h镀锡48H镀黑锌24h镀镍8H镀白锌6h不锈钢72H镀五彩锌48h铜72H 6.试验后试样的处理试验结束后取出试样,为减少腐蚀产物的脱落,试样在清洗前放在室自然干燥 0.5H,然后用温度不高于 40℃的清洁水与软毛刷轻轻清洗除去试样表面残留的盐雾溶液,再立即用吹风机吹干 7.试验结果的评价(附录 A 为从 6-9 级对评定等级的判定图片,小于 8 级的为不良)试验结果的评价标准从以下几个方面考虑:a. 试验的外观(去除表面腐蚀物后的外观)b. 腐蚀缺陷如点蚀,裂纹,气泡的分布与数量,可按以下标准判定 8.试验结果的判定:外观评级:8 级以上覆盖层破坏:B 级以上保护评级与外观评级覆盖层破坏类型的分类缺陷面积 A/%评级A覆盖层损坏所致的斑点的(或)颜色变化(与明显的基体金属腐蚀产物的颜色不同)无缺陷10B很难看得风,甚至看不见的覆盖层腐蚀所致的发暗0
