直行程执行器说明书

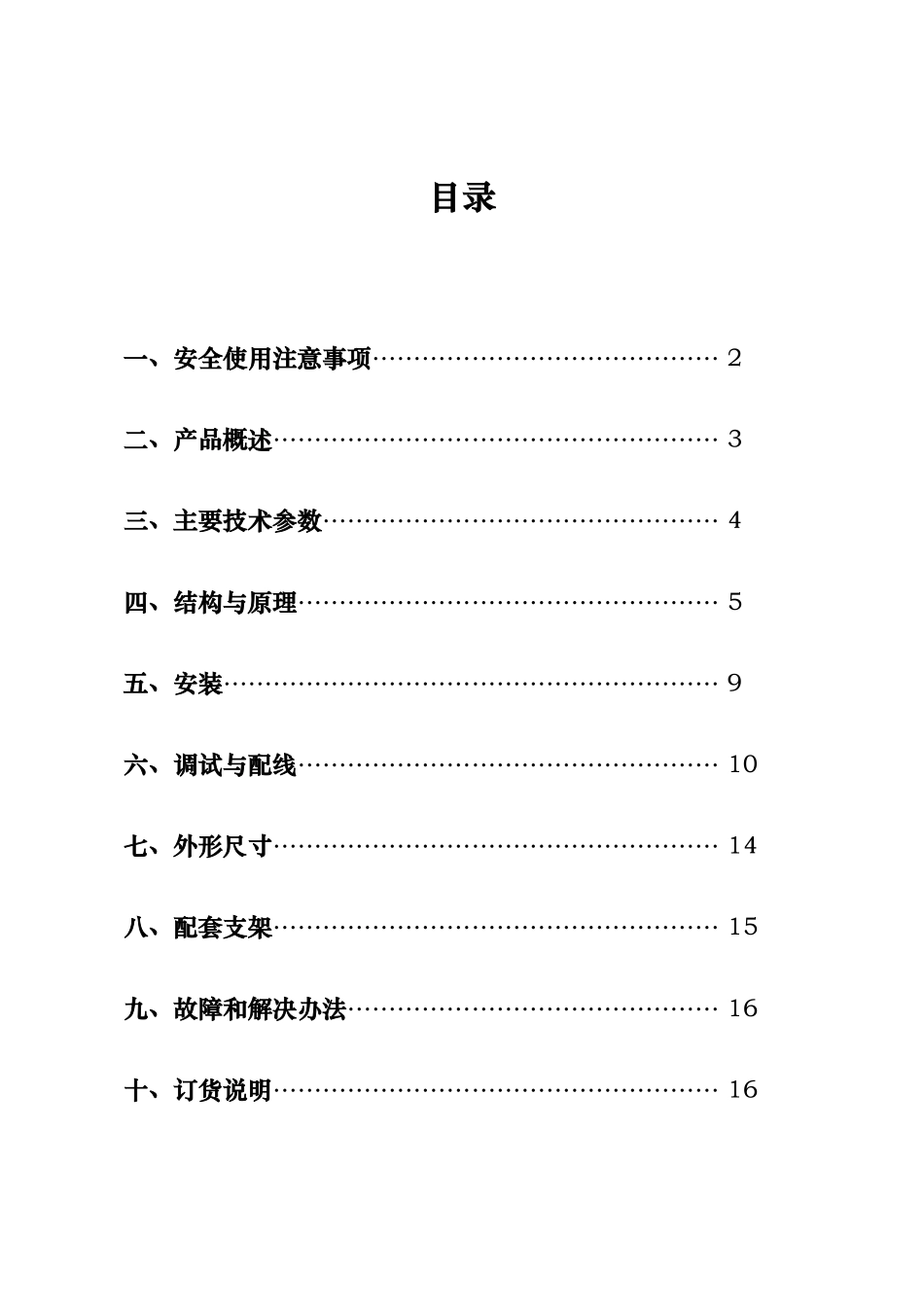

目录一、安全使用注意事项…………………………………… 2二、产品概述……………………………………………… 3三、主要技术参数………………………………………… 4四、结构与原理…………………………………………… 5五、安装…………………………………………………… 9六、调试与配线…………………………………………… 10七、外形尺寸……………………………………………… 14八、配套支架……………………………………………… 15九、故障和解决办法……………………………………… 16十、订货说明……………………………………………… 161 安全注意事项使用前请您仔细阅读本说明书，并按说明书操作。注意说明书中标有△的标志处，请务必遵守。1.1 电源与配线△ 接通电源之前，请确认电源电压与本执行器铭牌上注明的电源电压是否一致。△ 电源配线应有足够的容量以满足执行器额定电流及启动电流的要求，否则，将可能引起配线烧坏造成事故。△ 本执行器内部位精密电子部件，请严格根据手册中接线图接线。△ 请不要私自拆卸维修控制器，请与购买厂家或本公司联系。△ 请安装地线并保持接地良好。1.2 隔爆型执行器△ 选用隔爆型安装使用时，请严格遵守《中华人民共和国危险场所安全规程》中的规定：内外接地牢固、良好；维修时先切断电源再打开护盖；连接电源的接线端子，爬电距离及电器间隙应大于 8mm；定期检查密封圈的老化问题，如已经老化应及时更换。更换零件须到生产厂家购买或与本公司联系，不得借用其他厂家零件；外壳应保持清洁，其最高表面温度不超过 130℃。1.3 露天安装△ 安装在露天中的执行器，在雨天不要开启护罩，请注意不要弄湿本执行器内部或使其结霜。△ 一旦内部潮湿时，请切断电源，使其充分干燥后再接通电源。△ 运转过程中请不要用手触摸电机表面，以免发生烫伤。△ 本执行器不允许裸露运转，以防止机械卷入或发生触电危险。△ 更换零件之前必须切断电源。△ 发现生烟，异味或异常噪音时，请断电检查或与本公司联系。2 产品概述2.1 概述3810L 系列电子式执行器是以 220V 沟通单相电源作为驱动电源，接收来自调节器控制信号(DC4-20mA 或 DC1-5V），实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应用于发电、冶金、石化、轻工以及环保等工业部门。2.2 产品特...
