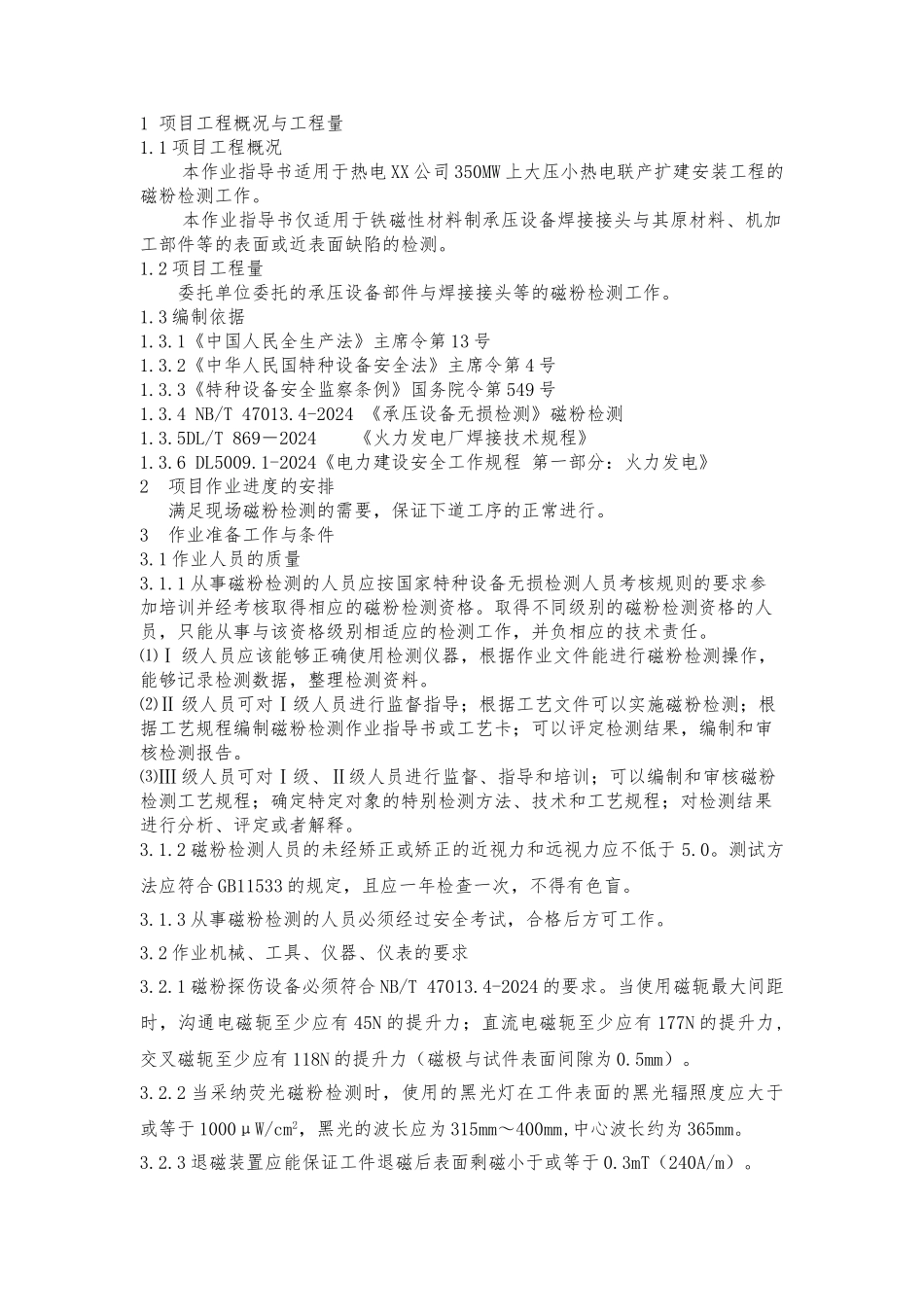

1 项目工程概况与工程量1.1 项目工程概况本作业指导书适用于热电 XX 公司 350MW 上大压小热电联产扩建安装工程的磁粉检测工作。本作业指导书仅适用于铁磁性材料制承压设备焊接接头与其原材料、机加工部件等的表面或近表面缺陷的检测。1.2 项目工程量委托单位委托的承压设备部件与焊接接头等的磁粉检测工作。1.3 编制依据1.3.1《中国人民全生产法》主席令第 13 号1.3.2《中华人民国特种设备安全法》主席令第 4 号1.3.3《特种设备安全监察条例》国务院令第 549 号1.3.4 NB/T 47013.4-2024 《承压设备无损检测》磁粉检测1.3.5DL/T 869-2024 《火力发电厂焊接技术规程》1.3.6 DL5009.1-2024《电力建设安全工作规程 第一部分:火力发电》2 项目作业进度的安排满足现场磁粉检测的需要,保证下道工序的正常进行。3 作业准备工作与条件3.1 作业人员的质量3.1.1 从事磁粉检测的人员应按国家特种设备无损检测人员考核规则的要求参加培训并经考核取得相应的磁粉检测资格。取得不同级别的磁粉检测资格的人员,只能从事与该资格级别相适应的检测工作,并负相应的技术责任。⑴Ⅰ 级人员应该能够正确使用检测仪器,根据作业文件能进行磁粉检测操作,能够记录检测数据,整理检测资料。⑵Ⅱ 级人员可对Ⅰ级人员进行监督指导;根据工艺文件可以实施磁粉检测;根据工艺规程编制磁粉检测作业指导书或工艺卡;可以评定检测结果,编制和审核检测报告。⑶Ⅲ 级人员可对Ⅰ级、Ⅱ级人员进行监督、指导和培训;可以编制和审核磁粉检测工艺规程;确定特定对象的特别检测方法、技术和工艺规程;对检测结果进行分析、评定或者解释。3.1.2 磁粉检测人员的未经矫正或矫正的近视力和远视力应不低于 5.0。测试方法应符合 GB11533 的规定,且应一年检查一次,不得有色盲。3.1.3 从事磁粉检测的人员必须经过安全考试,合格后方可工作。3.2 作业机械、工具、仪器、仪表的要求3.2.1 磁粉探伤设备必须符合 NB/T 47013.4-2024 的要求。当使用磁轭最大间距时,沟通电磁轭至少应有 45N 的提升力;直流电磁轭至少应有 177N 的提升力,交叉磁轭至少应有 118N 的提升力(磁极与试件表面间隙为 0.5mm)。3.2.2 当采纳荧光磁粉检测时,使用的黑光灯在工件表面的黑光辐照度应大于或等于 1000μW/cm2,黑光的波长应为 315mm~400mm,中心波长约为 365mm。3.2.3 退磁装置应能保证工件退磁后表面剩磁小于或等于 0.3mT(240A/m)。3.2.4 光照度计、...
