空调自控基本知识

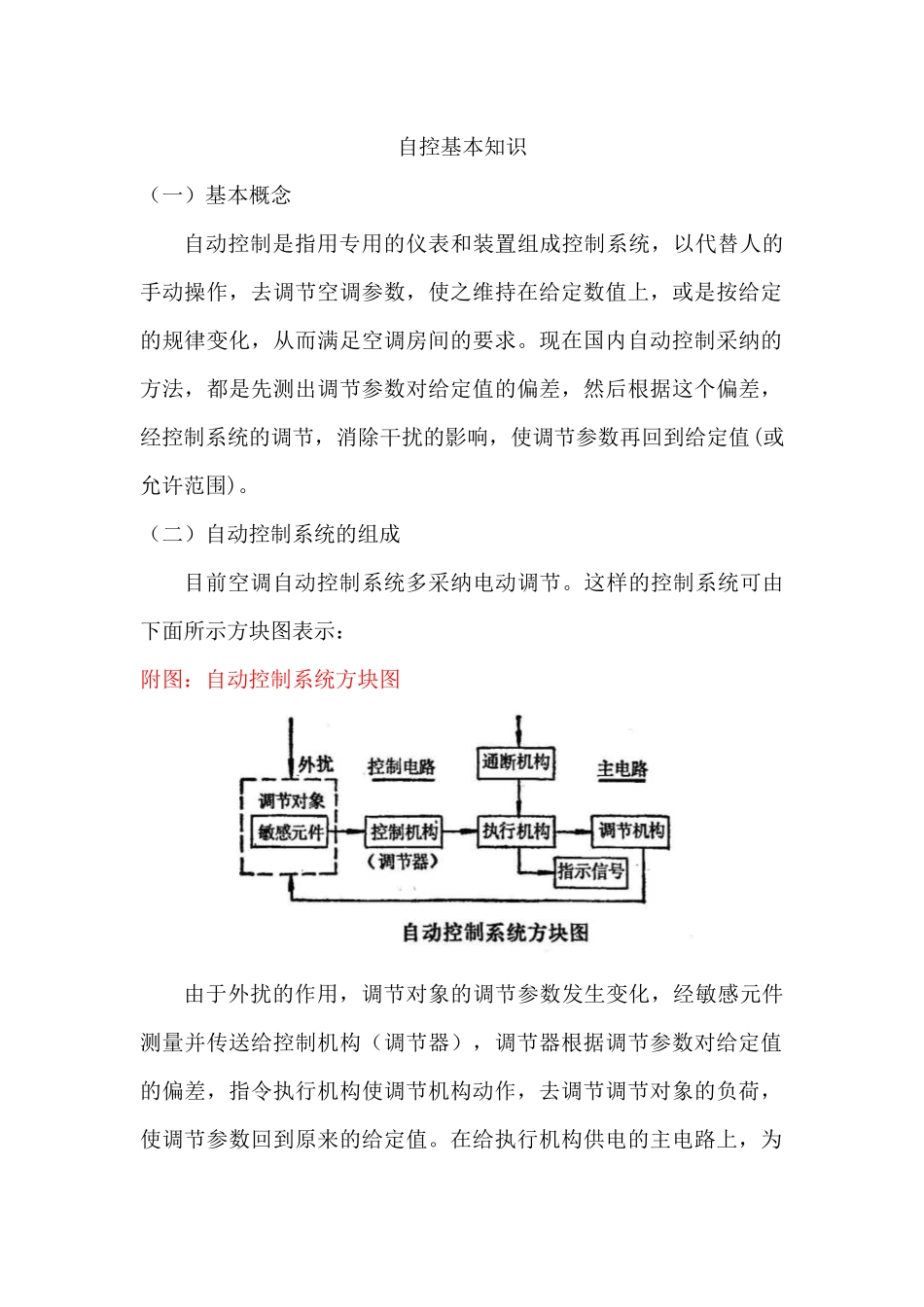

空调自控基本知识_第1页
1/14

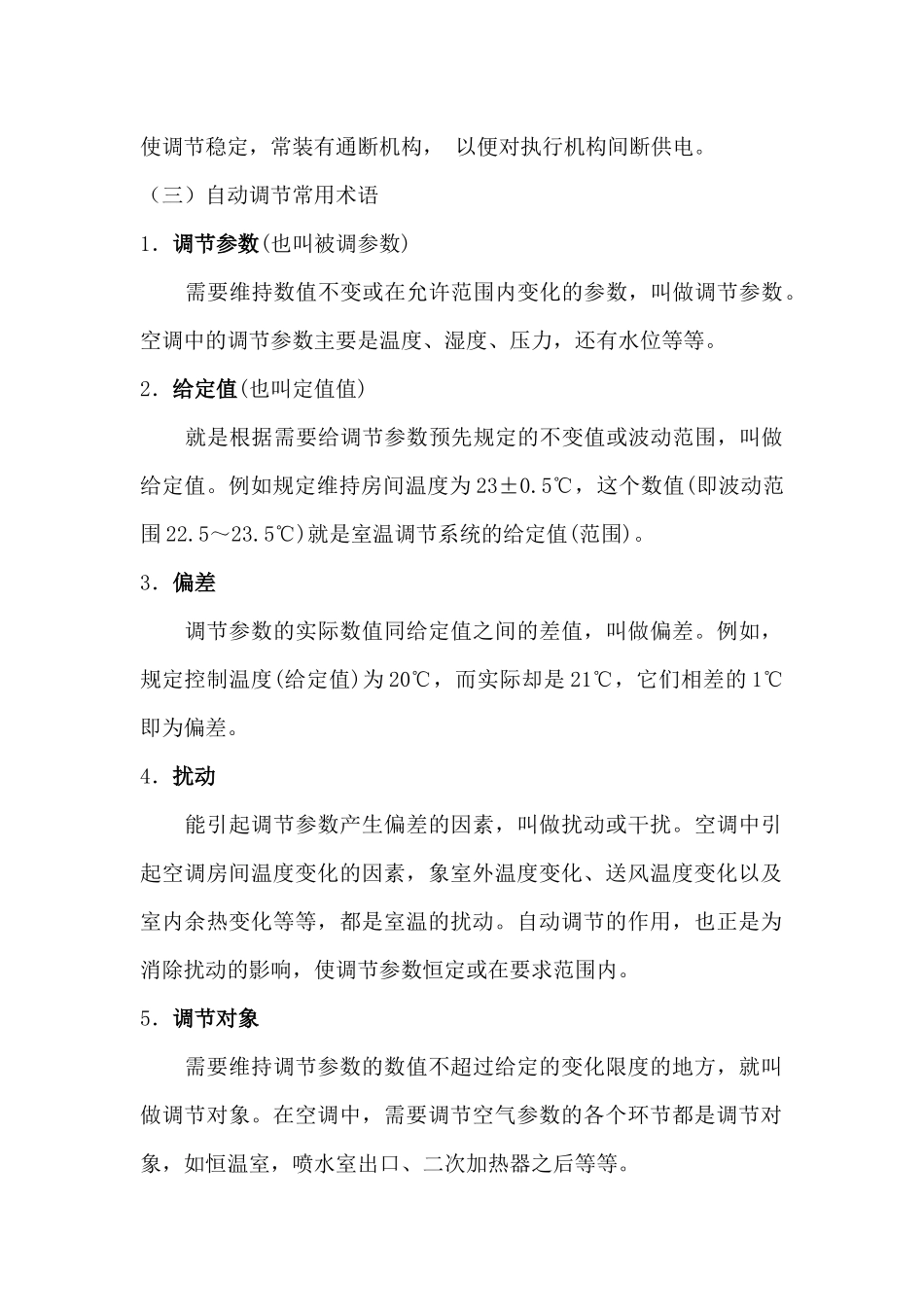

空调自控基本知识_第2页
2/14

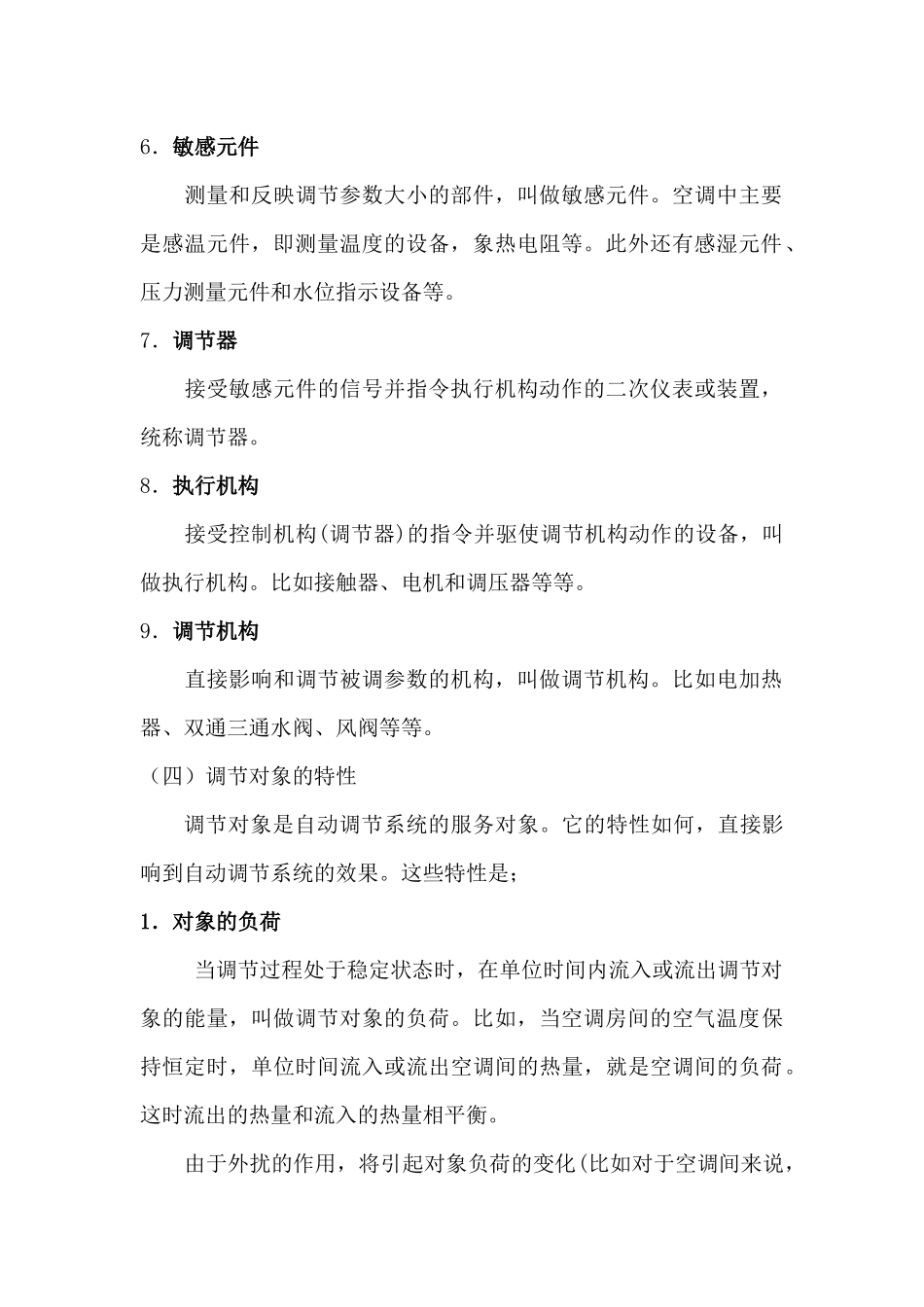

空调自控基本知识_第3页
3/14
自控基本知识(一)基本概念自动控制是指用专用的仪表和装置组成控制系统,以代替人的手动操作,去调节空调参数,使之维持在给定数值上,或是按给定的规律变化,从而满足空调房间的要求。现在国内自动控制采纳的方法,都是先测出调节参数对给定值的偏差,然后根据这个偏差,经控制系统的调节,消除干扰的影响,使调节参数再回到给定值(或允许范围)。(二)自动控制系统的组成目前空调自动控制系统多采纳电动调节。这样的控制系统可由下面所示方块图表示:附图:自动控制系统方块图由于外扰的作用,调节对象的调节参数发生变化,经敏感元件测量并传送给控制机构(调节器),调节器根据调节参数对给定值的偏差,指令执行机构使调节机构动作,去调节调节对象的负荷,使调节参数回到原来的给定值。在给执行机构供电的主电路上,为使调节稳定,常装有通断机构, 以便对执行机构间断供电。(三)自动调节常用术语1.调节参数(也叫被调参数) 需要维持数值不变或在允许范围内变化的参数,叫做调节参数。空调中的调节参数主要是温度、湿度、压力,还有水位等等。 2.给定值(也叫定值值) 就是根据需要给调节参数预先规定的不变值或波动范围,叫做给定值。例如规定维持房间温度为 23±0.5℃,这个数值(即波动范围 22.5~23.5℃)就是室温调节系统的给定值(范围)。3.偏差 调节参数的实际数值同给定值之间的差值,叫做偏差。例如,规定控制温度(给定值)为 20℃,而实际却是 21℃,它们相差的 1℃即为偏差。 4.扰动 能引起调节参数产生偏差的因素,叫做扰动或干扰。空调中引起空调房间温度变化的因素,象室外温度变化、送风温度变化以及室内余热变化等等,都是室温的扰动。自动调节的作用,也正是为消除扰动的影响,使调节参数恒定或在要求范围内。5.调节对象 需要维持调节参数的数值不超过给定的变化限度的地方,就叫做调节对象。在空调中,需要调节空气参数的各个环节都是调节对象,如恒温室,喷水室出口、二次加热器之后等等。6.敏感元件 测量和反映调节参数大小的部件,叫做敏感元件。空调中主要是感温元件,即测量温度的设备,象热电阻等。此外还有感湿元件、压力测量元件和水位指示设备等。7.调节器 接受敏感元件的信号并指令执行机构动作的二次仪表或装置,统称调节器。8.执行机构 接受控制机构(调节器)的指令并驱使调节机构动作的设备,叫做执行机构。比如接触器、电机和调压器等等。9.调节机构 直接影响和调节被调参数的机构,叫...
