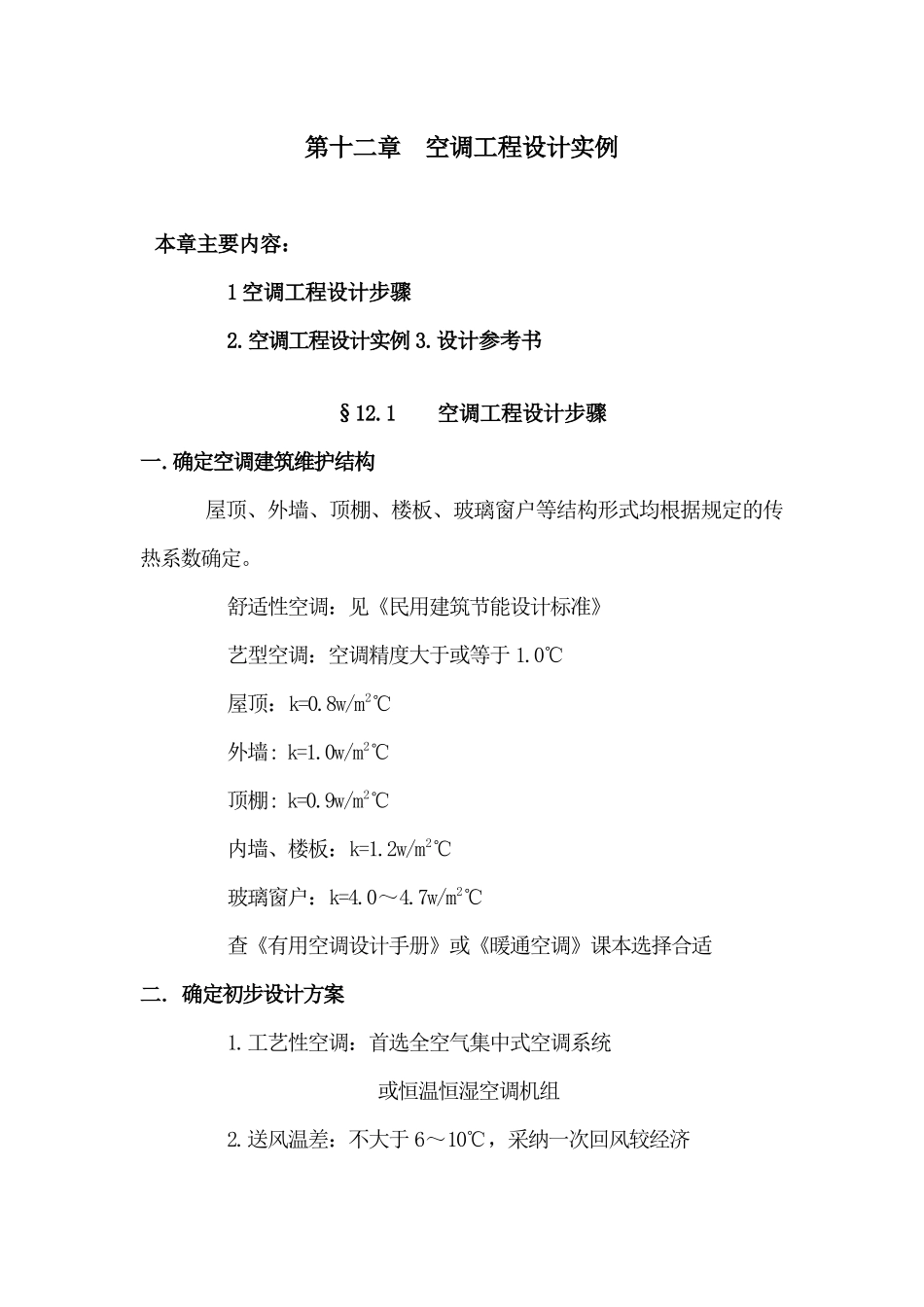

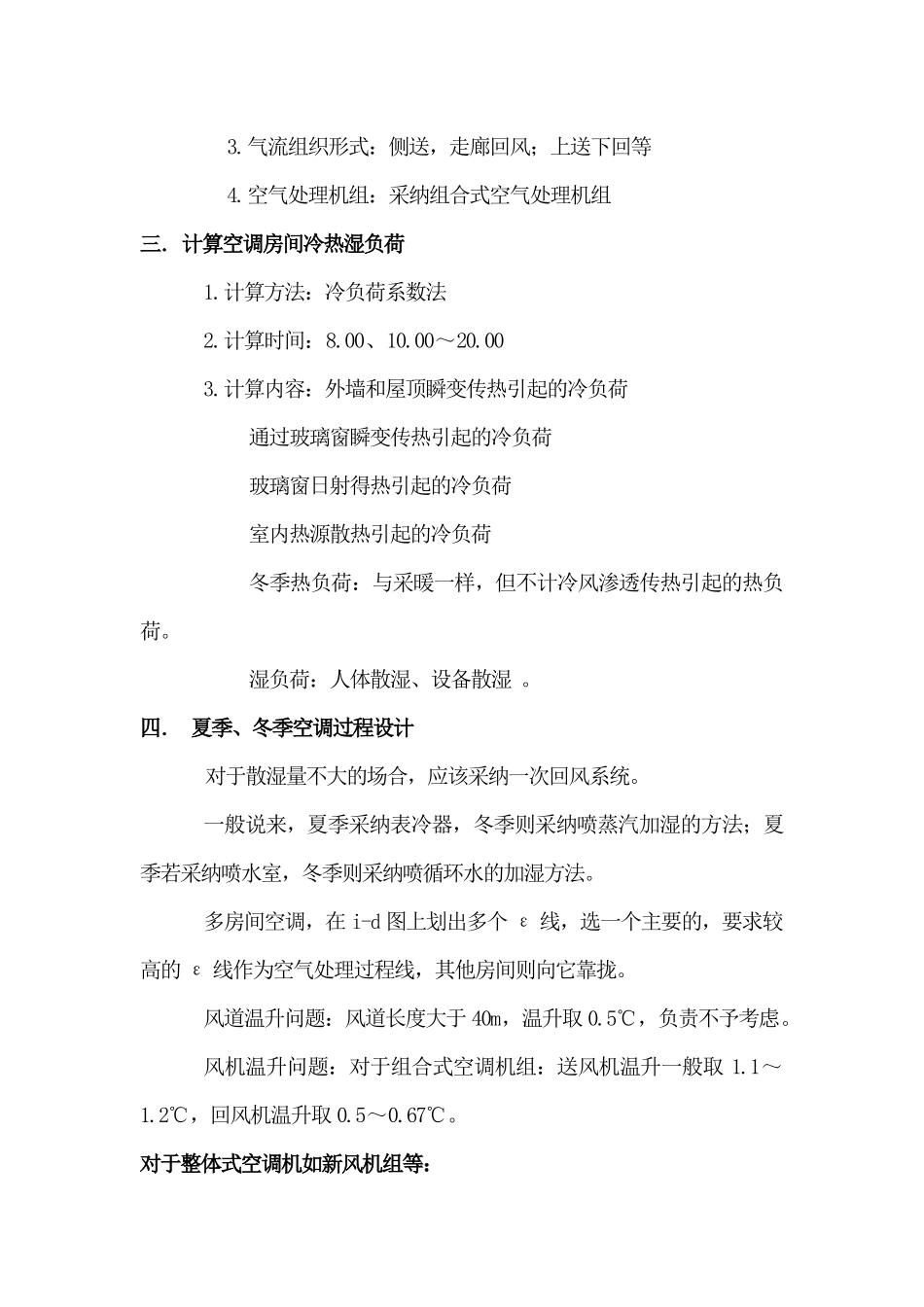

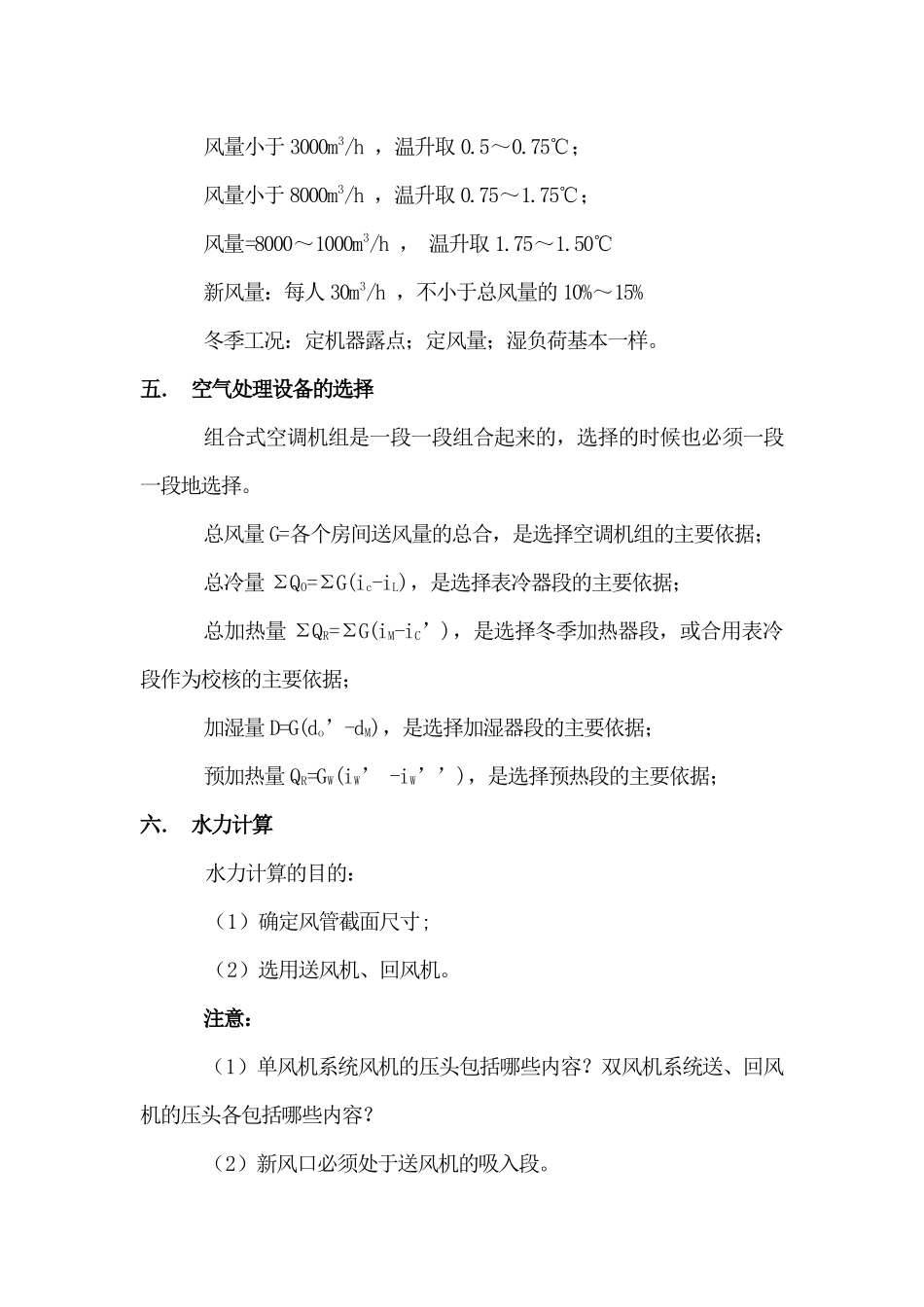

第十二章 空调工程设计实例本章主要内容：1 空调工程设计步骤2.空调工程设计实例 3.设计参考书§12.1 空调工程设计步骤一.确定空调建筑维护结构屋顶、外墙、顶棚、楼板、玻璃窗户等结构形式均根据规定的传热系数确定。舒适性空调：见《民用建筑节能设计标准》艺型空调：空调精度大于或等于 1.0℃屋顶：k=0.8w/m2℃ 外墙: k=1.0w/m2℃顶棚: k=0.9w/m2℃内墙、楼板：k=1.2w/m2℃玻璃窗户：k=4.0～4.7w/m2℃查《有用空调设计手册》或《暖通空调》课本选择合适二. 确定初步设计方案1.工艺性空调：首选全空气集中式空调系统 或恒温恒湿空调机组2.送风温差：不大于 6～10℃，采纳一次回风较经济3.气流组织形式：侧送，走廊回风；上送下回等4.空气处理机组：采纳组合式空气处理机组三. 计算空调房间冷热湿负荷1.计算方法：冷负荷系数法 2.计算时间：8.00、10.00～20.003.计算内容：外墙和屋顶瞬变传热引起的冷负荷通过玻璃窗瞬变传热引起的冷负荷玻璃窗日射得热引起的冷负荷室内热源散热引起的冷负荷冬季热负荷：与采暖一样，但不计冷风渗透传热引起的热负荷。湿负荷：人体散湿、设备散湿 。四. 夏季、冬季空调过程设计对于散湿量不大的场合，应该采纳一次回风系统。一般说来，夏季采纳表冷器，冬季则采纳喷蒸汽加湿的方法；夏季若采纳喷水室，冬季则采纳喷循环水的加湿方法。多房间空调，在 i-d 图上划出多个 ε 线，选一个主要的，要求较高的 ε 线作为空气处理过程线，其他房间则向它靠拢。风道温升问题：风道长度大于 40m，温升取 0.5℃，负责不予考虑。风机温升问题：对于组合式空调机组：送风机温升一般取 1.1～1.2℃，回风机温升取 0.5～0.67℃。对于整体式空调机如新风机组等：风量小于 3000m3/h ，温升取 0.5～0.75℃；风量小于 8000m3/h ，温升取 0.75～1.75℃；风量=8000～1000m3/h ， 温升取 1.75～1.50℃新风量：每人 30m3/h ，不小于总风量的 10%～15% 冬季工况：定机器露点；定风量；湿负荷基本一样。五. 空气处理设备的选择组合式空调机组是一段一段组合起来的，选择的时候也必须一段一段地选择。总风量 G=各个房间送风量的总合，是选择空调机组的主要依据；总冷量 ΣQO=ΣG(ic-iL)，是选择表冷器段的主要依据；总加热量 ΣQR=ΣG(iM-iC’)，是选择冬季加热器段，或合用表冷段作为校核的主要依据；加湿量 D=G(do’-dM)，是选择加湿器段的主要依据；预加热量 QR=GW(iW’ -iW’’)，是选择预...
