简易铣床传动装置课程设计说明书

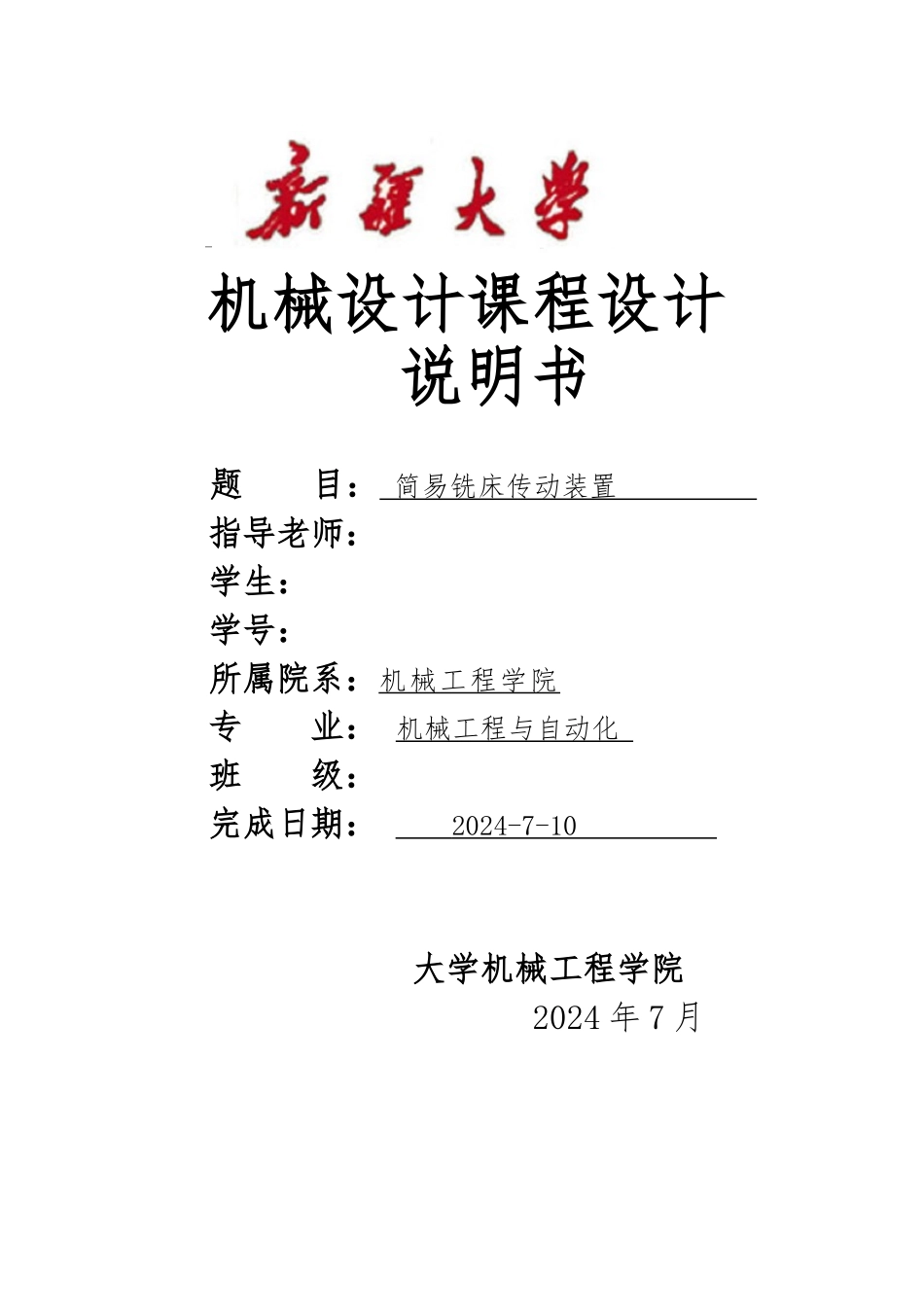

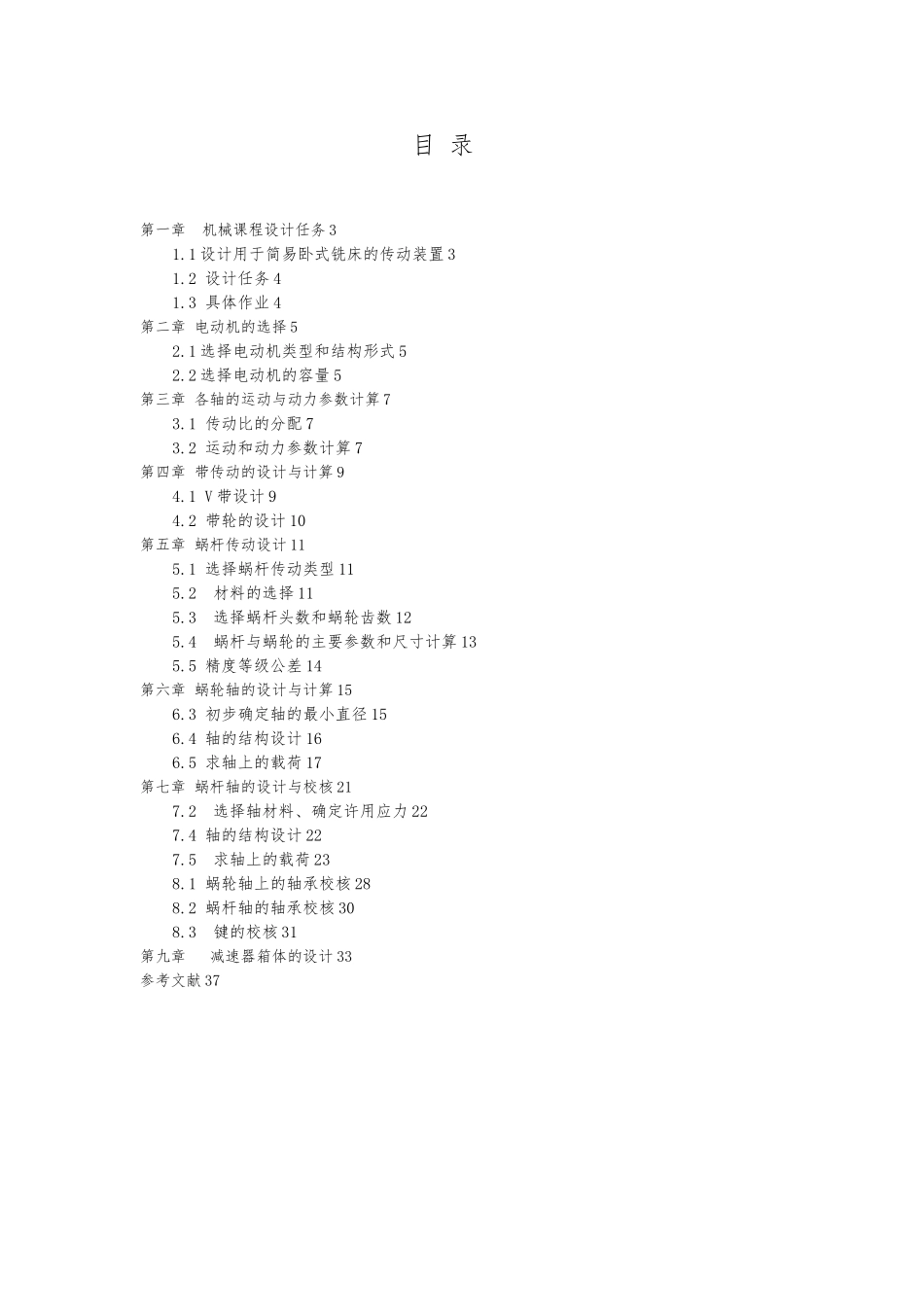

-机械设计课程设计说明书题 目： 简易铣床传动装置 指导老师：学生：学号：所属院系：机械工程学院专 业： 机械工程与自动化 班 级：完成日期： 2024-7-10 大学机械工程学院2024 年 7 月目 录第一章 机械课程设计任务 31.1 设计用于简易卧式铣床的传动装置 31.2 设计任务 41.3 具体作业 4第二章 电动机的选择 52.1 选择电动机类型和结构形式 52.2 选择电动机的容量 5第三章 各轴的运动与动力参数计算 73.1 传动比的分配 73.2 运动和动力参数计算 7第四章 带传动的设计与计算 94.1 V 带设计 94.2 带轮的设计 10第五章 蜗杆传动设计 115.1 选择蜗杆传动类型 115.2 材料的选择 115.3 选择蜗杆头数和蜗轮齿数 125.4 蜗杆与蜗轮的主要参数和尺寸计算 135.5 精度等级公差 14第六章 蜗轮轴的设计与计算 156.3 初步确定轴的最小直径 156.4 轴的结构设计 166.5 求轴上的载荷 17第七章 蜗杆轴的设计与校核 217.2 选择轴材料、确定许用应力 227.4 轴的结构设计 227.5 求轴上的载荷 238.1 蜗轮轴上的轴承校核 288.2 蜗杆轴的轴承校核 308.3 键的校核 31第九章 减速器箱体的设计 33参考文献 37第一章 机械课程设计任务1.1 设计用于简易卧式铣床的传动装置图 1 传动装置图（1）设计数据 丝杠直径∅50mm，丝杠转矩 T=550N·m，转速 n=25r/min。（2）工作条件 室工作，动力源为三相沟通电动机，电动机双向运转，载荷较平稳，间歇工作。（3）使用期限 计寿命为 12000h，每年工作 300 天；检修期间隔为三年。（4）生产批量与加工条件 中等规模的机械厂，可加工 7、8 级精度的齿轮与蜗轮。1.2 设计任务1）确定传动方案,完成总体方案论证报告；2）选择电动机型号；3）设计减速传动装置。1.3 具体作业（转矩=550N·m，转速=25r/min）1）机构简图一份；2）减速器装配图一；3）零件工作图二（输出轴与输出轴上的传动零件）；4）设计说明书一份。第二章 电动机的选择2.1 选择电动机类型和结构形式 所选用机构如下图 2.1 图 2.1电动机类型和结构形式要根据电源、工作条件（温度、环境、空间尺寸等）和载荷特点（性质、大小、启动性能和过载情况）来选择。根据工作条件和载荷特点应选用 Y 系列全封闭自扇冷式笼型三相异步沟通电动机，电压 380V。2.2 选择电动机的容量工作机所需功率预取电动机的同步转速为：1000r/min传动装置的传动比为：初选一级带传动和一级蜗...
