管棚进洞施工图

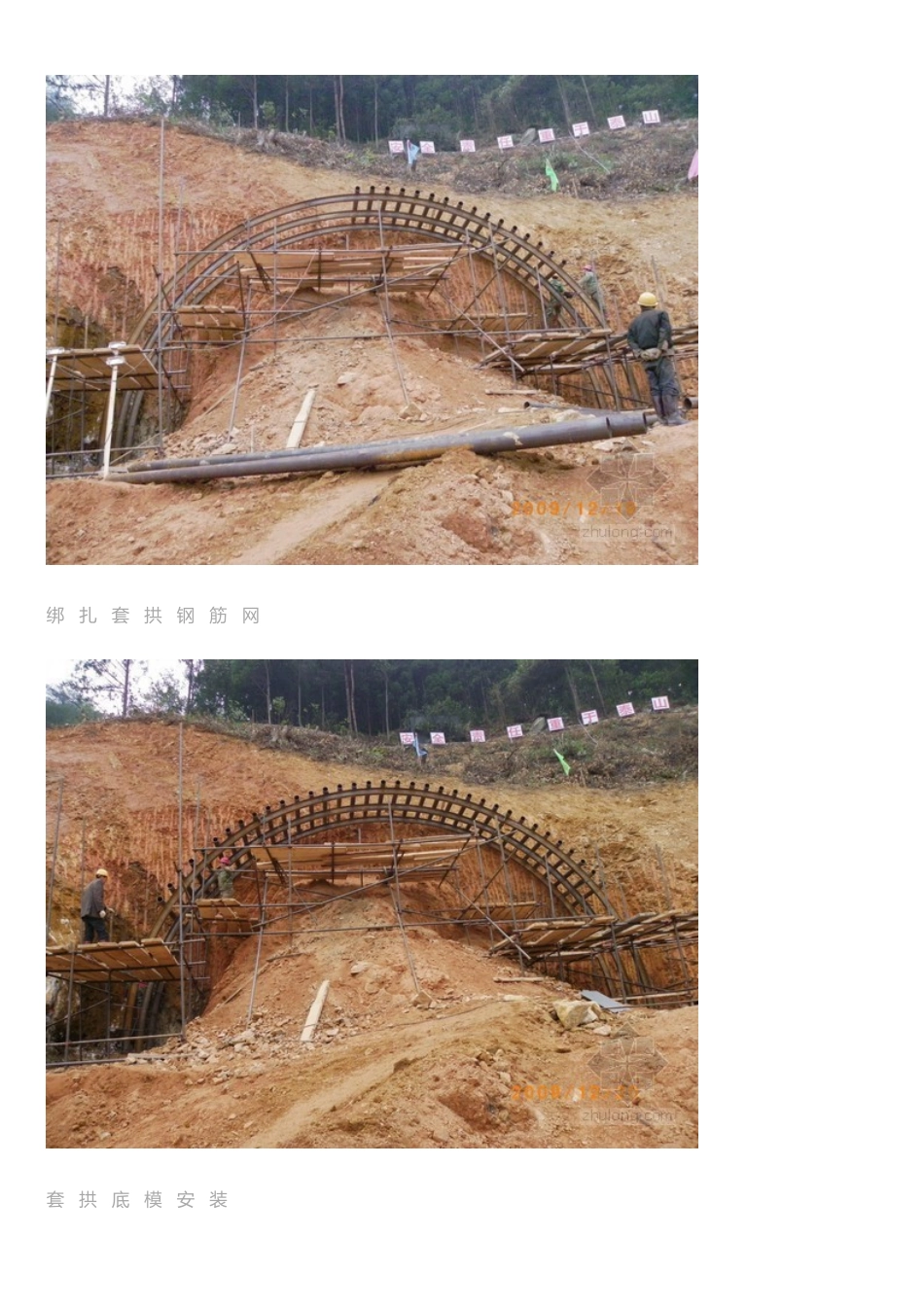

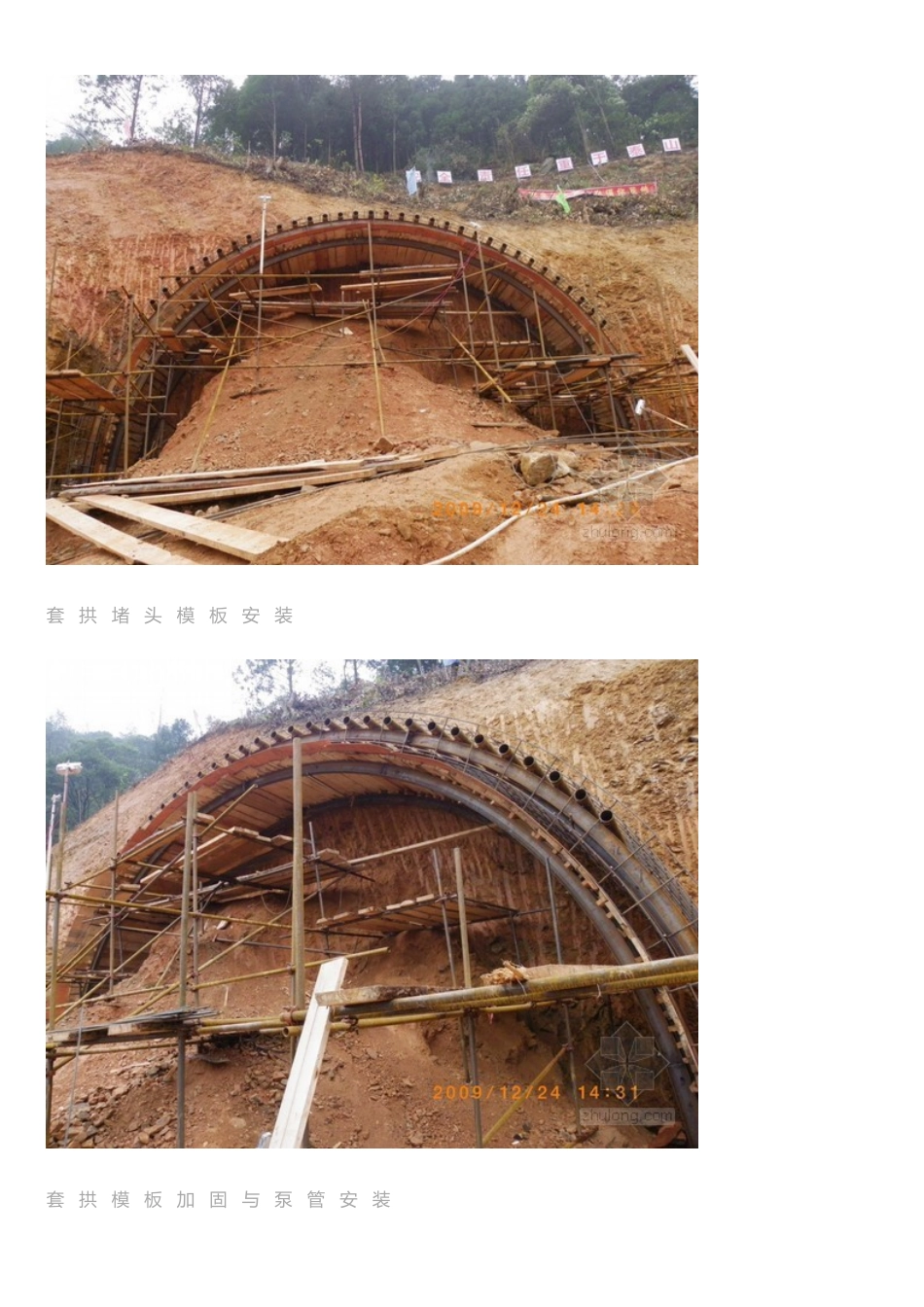

隧 道 管 棚 施 工 隧 道 管 棚 施 工 图 片 超前小导管与管棚的区别？ 超前小导管的处理围一般也就6 米左右，小导管为壁厚5mm 的钢管，直径一般为导管浆将掌子面前方的较为破裂的围岩进行固结的一种方法，使围岩形成一个整体后再进行下一步工序。而管棚是在进洞口的地质条件非常差（如：沙土、破裂严重的岩石、黄土等）的情况下使用，一般长度就20-30 米左右，管棚为管，直径一般为108mm。当然洞地质条件非常差的时候也可以用管棚（如：洞遇到冒顶现象造成的沿洞轴线长度较大，放量较大）。 安装套拱中导向管绑扎套拱钢筋网套拱底模安装套拱堵头模板安装套拱模板加固与泵管安装套拱拆模后施钻管棚孔套拱施钻管棚孔套拱送管棚施工管棚注浆后封孔套拱施作完成钢拱架、小导管、钢筋网标准施工每间隔一个钢格栅或一个钢拱架安装小导管，与小导管布置围-
