红外线自动水龙头控制电路的设计与制作

红外线自动水龙头控制电路的设计与制作_第1页
1/14
红外线自动水龙头控制电路的设计与制作_第2页
2/14
红外线自动水龙头控制电路的设计与制作_第3页
3/14

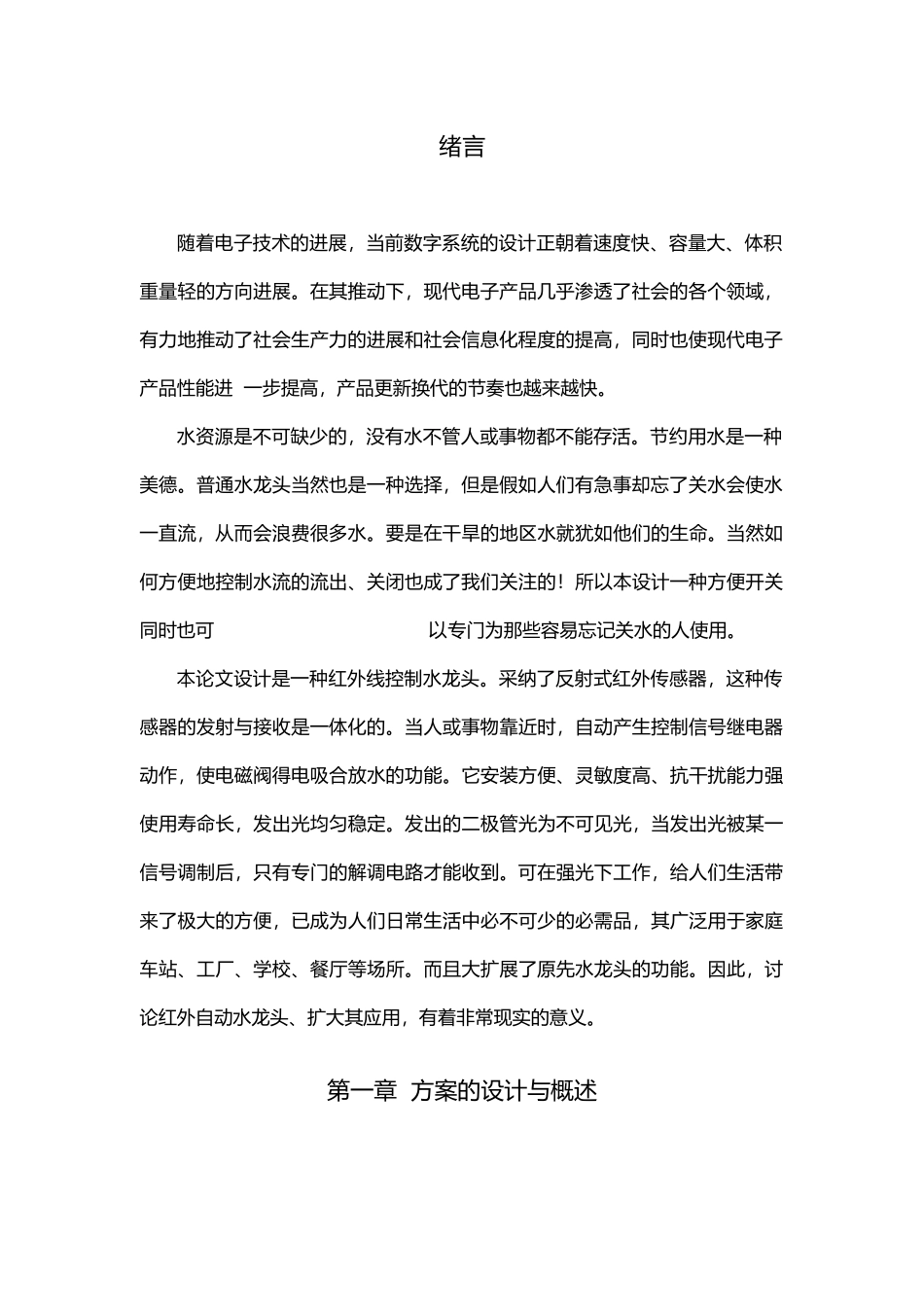

实训(实践)报告2024-2024 学年度第二学期课题名称红外线自动水龙头控制电路的设计与制作红外线自动水龙头控制电路的设计与制作 [摘要]:“节本降耗”是每个企业追求的目标。传统的水龙头、卫生间供水等设施,使用起来不是特别方便,而且很浪费,在这个基础上,我响应了国家的号召“节本降耗”的精神,设计了自动供水电路 ,不但可以节约用水,而且还降低了公司部成本,达到了“节本降耗”的目的。本设计介绍了用红外发射与接受电路设计自动水龙头的原理与设计方案。红外式自动水龙头由红外发射电路、红外接受放大电路、控制电路、电磁阀、电源组成。经 5V 恒压源,供给控制电路工作,然后由红外发射电路发射红外线,经红外接收电路接收、再经过放大选频,最后由控制电路控制电磁阀的开启,从而控制水龙头的开启和关闭的一个过程。电路设计简单、使用方便、同时便于节能。由于知识有限,在文章叙述中肯定有不恰当之处,希望各位老师多提出宝贵意见。 [关键词]:红外线 选频放大 电磁阀 继电器。绪言随着电子技术的进展,当前数字系统的设计正朝着速度快、容量大、体积重量轻的方向进展。在其推动下,现代电子产品几乎渗透了社会的各个领域,有力地推动了社会生产力的进展和社会信息化程度的提高,同时也使现代电子产品性能进 一步提高,产品更新换代的节奏也越来越快。水资源是不可缺少的,没有水不管人或事物都不能存活。节约用水是一种美德。普通水龙头当然也是一种选择,但是假如人们有急事却忘了关水会使水一直流,从而会浪费很多水。要是在干旱的地区水就犹如他们的生命。当然如何方便地控制水流的流出、关闭也成了我们关注的!所以本设计一种方便开关同时也可 以专门为那些容易忘记关水的人使用。本论文设计是一种红外线控制水龙头。采纳了反射式红外传感器,这种传感器的发射与接收是一体化的。当人或事物靠近时,自动产生控制信号继电器动作,使电磁阀得电吸合放水的功能。它安装方便、灵敏度高、抗干扰能力强使用寿命长,发出光均匀稳定。发出的二极管光为不可见光,当发出光被某一信号调制后,只有专门的解调电路才能收到。可在强光下工作,给人们生活带来了极大的方便,已成为人们日常生活中必不可少的必需品,其广泛用于家庭车站、工厂、学校、餐厅等场所。而且大扩展了原先水龙头的功能。因此,讨论红外自动水龙头、扩大其应用,有着非常现实的意义。 第一章 方案的设计与概述红外线自动水龙头具有人或物体靠近时,自动...
