纺织厂供配电课程设计报告书VIP专享

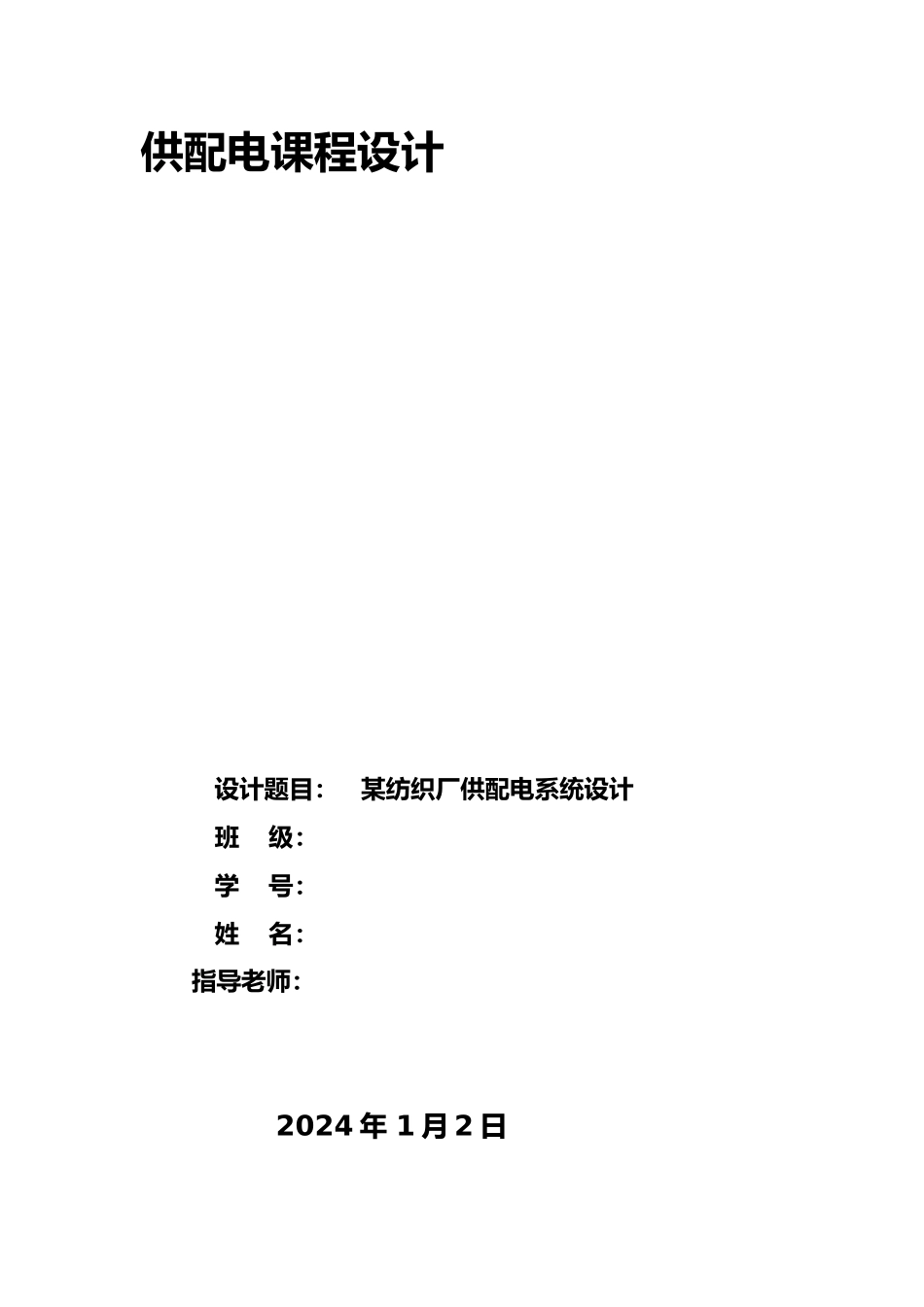

纺织厂供配电课程设计----------------------- -----------------------日期：供配电课程设计设计题目： 某纺织厂供配电系统设计 班 级： 学 号： 姓 名： 指导老师： 2024 年 1 月 2 日目录第一章 原始资料与设计要求...................（4~6）第二章 接入系统设计.........................（6~13） 一.计算负荷.............................(6~11) 二.城北变电所供电电压的确定.............(12) 三.35KV 架空线路的选择...................(12~13) 四.工厂总降压变电所主变压器台数与容量选择（13）第三章 车间变电所设计........................(14~25) 一.变电所选址原则........................(14) 二.车间变电所数量确定.....................（15） 三.变电所主变压器台数与容量选择原则.......(15~17) 四.各车间主变压器台数和容量的选择.........(17~20) 五.厂 10KV 线路与截面选择.................(20~25) 六.0.4KV 母线选择...........................(25)第四章 短路电流计算.............................(25~32) 一.标幺制法.................................(25~27) 二. 标幺制法计算电流........................(27~32)第五章 电气设备的选择...........................(33~39) 一.电气一次设备选择...................(33~34) 二.防雷...............................(38) 三.本变电所高低压电气设备的选择..............(38~39)第六章 变电所二次回路方案选择与继电保护..........(39~42) 一.二次回路方案.............................(39~40) 二.继电保护方案.............................（40~42） 结束语..........................................(42)参考资料.........................................(42) 第一章 原始资料1.工厂负荷数据：工厂多数车间为 2 班制，年最大负荷利用小时数 4600 小时。工厂负荷统计资料见表 1。设计需要考虑工厂 5年进展规划负荷（工厂负荷年增长率按 2%）。表 1：化纤厂负荷情况表序号车间与设备安装容量(kW)需要系数Kdtg ϕ1纺练车间纺丝机2000.800.78筒绞机300.750.75烘干机850.751.02脱水机120.600.80通风机1800.700.75淋洗机60.750.78变频机8400.800.70传送机400.800.702原液车间照明10400.750.703酸站照明2600.650.704锅炉房照明3200.750.755排毒车间照明1600.700.606其他车间照明2400.700.752.供电电源请况：...
