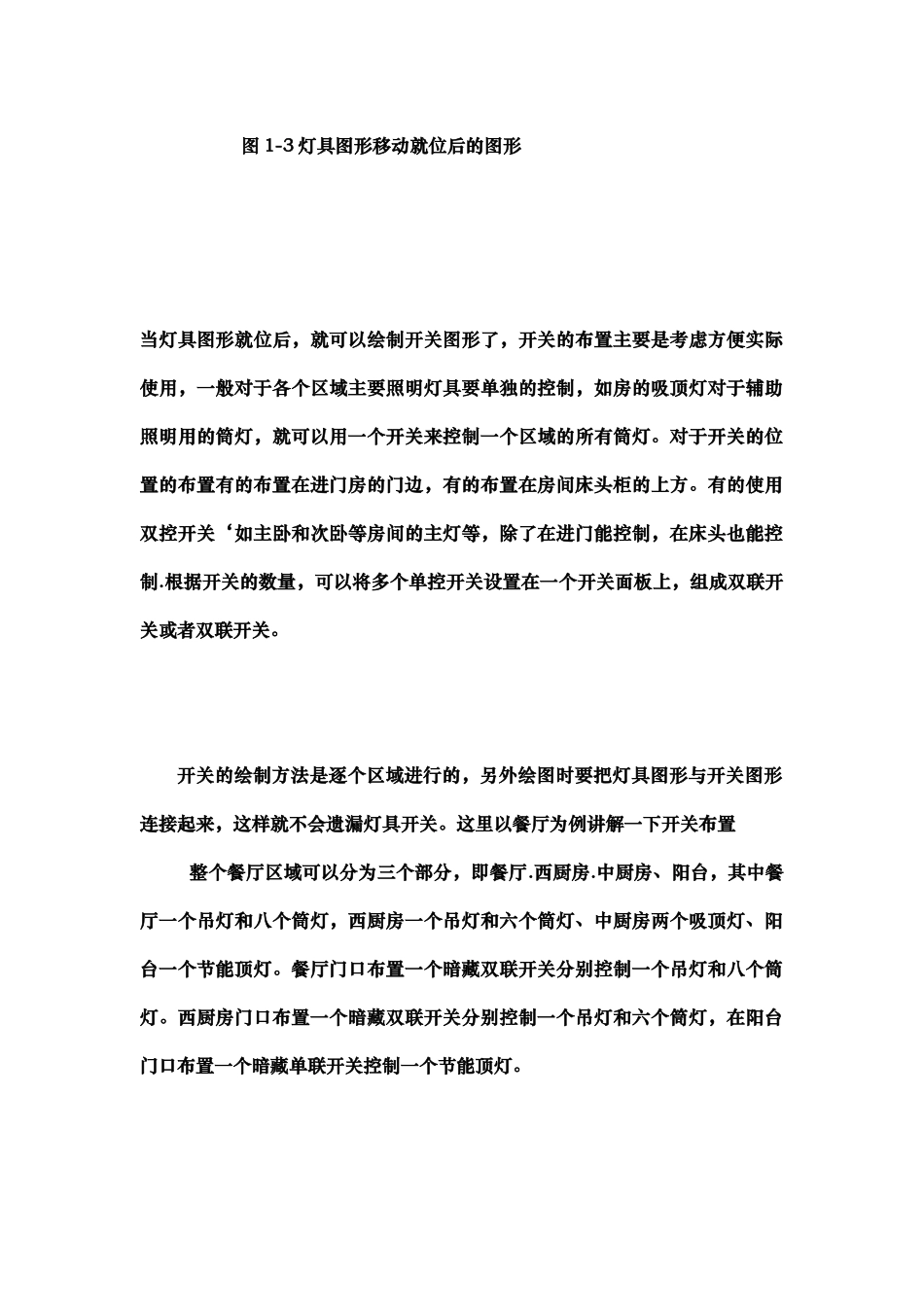

1.绘制照明开关路线图形 由于灯具的数量比较多，直接在当前图形上绘制比较费时，考虑到在“顶棚施工图中”已经把灯具图形布置完成了，因此在电气施工图中可以把原先绘制的灯具布置图复制过来，这样就避开了重复工作，而且灯具的具体位置也能与顶棚施工图中一致，如图 1-1 所示。 图 1-1 顶棚施工图 由于灯具与装潢的造型靠得很近，用常用的选择对象方法不容易选择灯具图形，但是在绘制图形时，所有的灯具均是图块，根据这个特点，可以用“快速选择”的方法来选择灯具图形。 首先把复制的“顶棚施工图中”全选，选择“工具”→“快速选择”命令，再输入该命令后，系统打开“快速选择”对话框。 在该对话框可以选择不同的方式来选择有关的图像，这里我们在“对象类型”里选择”块参照“，然后单击 Enter 键。 为了这些灯具在墙体平面图中的定位，我们还选择了某条直线，选择出来的图形，如图 1-2 所示。 图 1-2 选出的灯具图形 将提取的墙体平面图打开，把选择出来的灯具图形移到墙体图形中，在移动的时候用我们选择的直线的端点，对应他在墙体中相应的端点，这样就能很好的对齐了灯具布置图就完成了，移动完成后的图形，如图 1-3 所示。 图 1-3 灯具图形移动就位后的图形 当灯具图形就位后，就可以绘制开关图形了，开关的布置主要是考虑方便实际使用，一般对于各个区域主要照明灯具要单独的控制，如房的吸顶灯对于辅助照明用的筒灯，就可以用一个开关来控制一个区域的所有筒灯。对于开关的位置的布置有的布置在进门房的门边，有的布置在房间床头柜的上方。有的使用双控开关‘如主卧和次卧等房间的主灯等，除了在进门能控制，在床头也能控制.根据开关的数量，可以将多个单控开关设置在一个开关面板上，组成双联开关或者双联开关。开关的绘制方法是逐个区域进行的，另外绘图时要把灯具图形与开关图形连接起来，这样就不会遗漏灯具开关。这里以餐厅为例讲解一下开关布置 整个餐厅区域可以分为三个部分，即餐厅.西厨房.中厨房、阳台，其中餐厅一个吊灯和八个筒灯，西厨房一个吊灯和六个筒灯、中厨房两个吸顶灯、阳台一个节能顶灯。餐厅门口布置一个暗藏双联开关分别控制一个吊灯和八个筒灯。西厨房门口布置一个暗藏双联开关分别控制一个吊灯和六个筒灯，在阳台门口布置一个暗藏单联开关控制一个节能顶灯。 根据以上的分析可以方便的绘制出餐厅部分的开关布置图形，同样使用圆弧链接灯具和开关。开关布置后就可以把灯具与开关...
