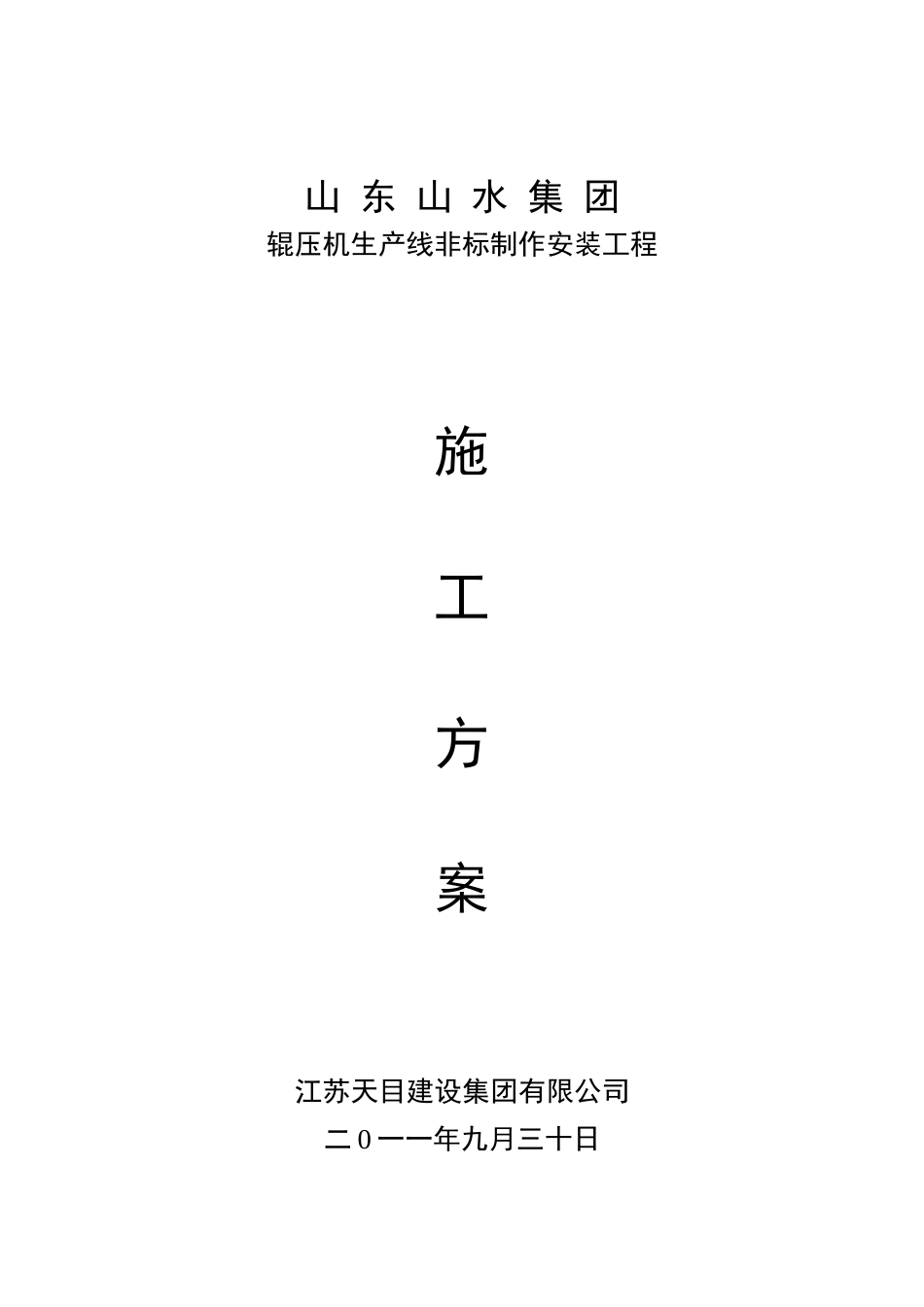

山 东 山 水 集 团辊压机生产线非标制作安装工程施工方案江苏天目建设集团有限公司二 0 一一年九月三十日辊压机施工方案一 概述山东山水集团生产线辊压机，重约 220t，是水泥生挤压辊连续生产的重要设备，辊压机由于其显著的节能，增产优点，被世界上公认为是国际上先进的粉磨设备。辊压机由两个相向且同步旋转的挤压辊组成，具有一定料压的物料经过可调试进料装置被带入辊间，同时，液压系统向挤压辊施以足够的挤压力物料在高压作用下变成压实料饼从机下排出。其主要特点为生产效率高、降低粉磨电耗、节约投资，便于维修、工作环境好，噪音小。为保证安装工作顺利进行，接合施工场地情况，制定本方案以共同遵守。二 参考法律规范1 《水泥机械设备安装工程施工及验收法律规范》JC03-902 《设备安装工程操作法律规范》zj4j-11-13 《起重设备安装工程施工及验收法律规范》GB50278-984 《工业安装工程质量检验平定统一标准》GB50252-945 《 机械设备安装工程施工及验收通用法律规范》GB50231-986 《破裂粉磨设备安装工程施工及验收法律规范》GB50276-98三 结构特点及要求辊压机由壳体压辊减速机电机等部分组成，是水泥生产的重要设备，由于自身结构性能使用上的特点，其安装有如下特点：1 安装精度高，技术要求高。2 施工难度大，不安全因素多，须实行必要的安全措施，杜绝安全事故发生。3 设备外形大重量大，需采纳大型起重和运输设备。四 施工准备1 人员：组长 1 名，起重工 2 名，钳工 3 名，辅助工种 8 名2 机具：5t 卷扬机 2 台，滑轮组（4 组）4 个，8t 滑轮 6 个，ø25mm 钢丝绳160m,道木若干。 3 组织施工人员熟悉图纸、安装说明书等技术资料，并做好技术交底工作。4 清理施工现场，确定设备堆放场地，熟悉设备到货情况。5 准备施工工机及材料，接通施工电源。五 安装工艺过程安装流程详见下图所示： 辊压机安装流程图1 基础验收在业主、监理的组织下验收土建单位提供的中心线，标高基准线，基础标高，并复查设备和工艺图对比检查基础的外形尺寸，标高尺寸，基础孔的几何尺寸及相互位置尺寸。根据设备和工艺图尺寸检查基础的外形尺寸、标高、中心线、基础孔的几何尺寸及相互位置尺寸，并做好检查记录。 设备基础各部份的允许偏差为：检查内容允许偏差检查内容允许偏差基础上平面标高0~-20mm基础外形尺寸± 30mm中心线的距离± 1mm地脚孔深度0~20mm地脚孔相互中心位置± 10mm基础标高点，...
