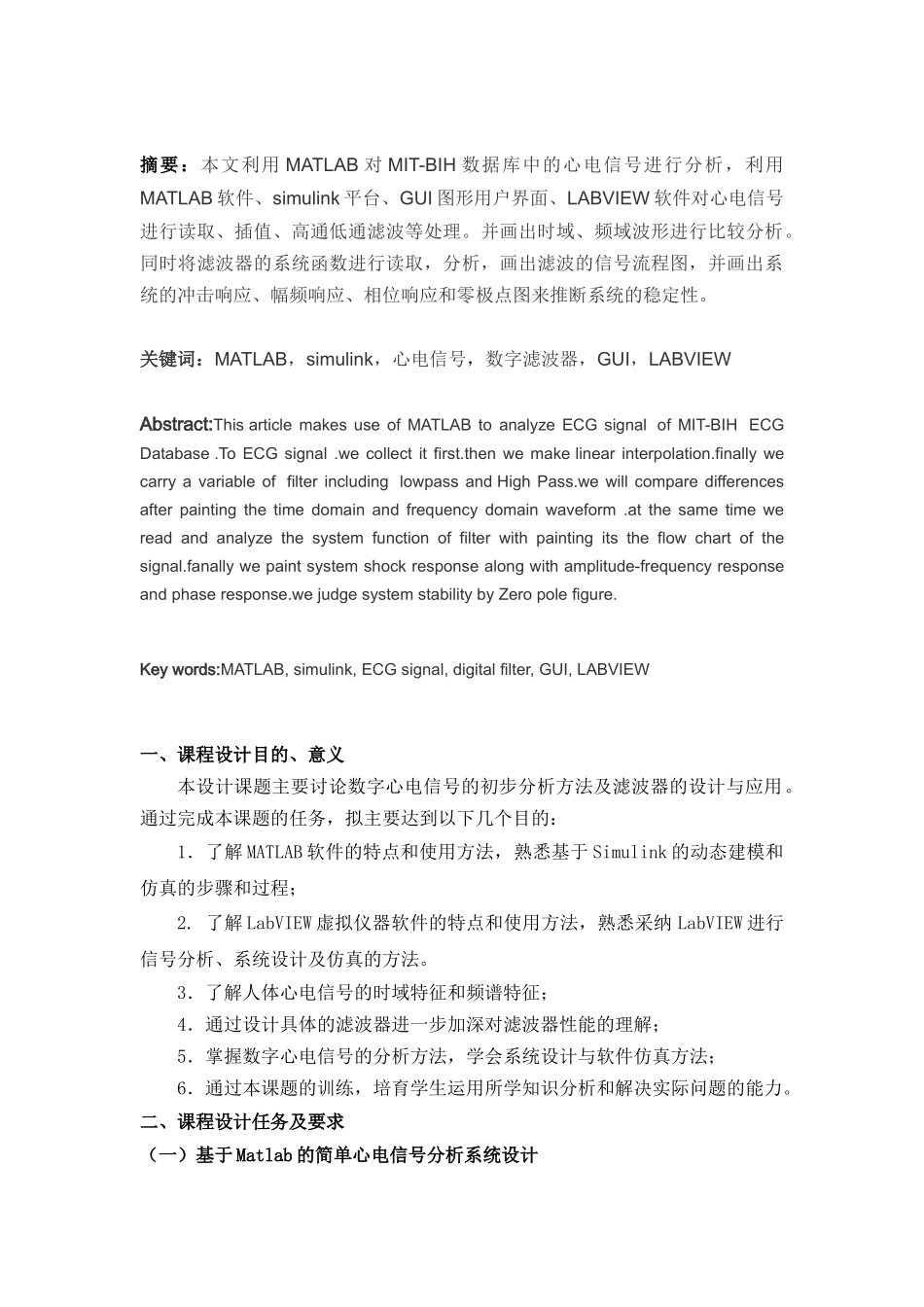

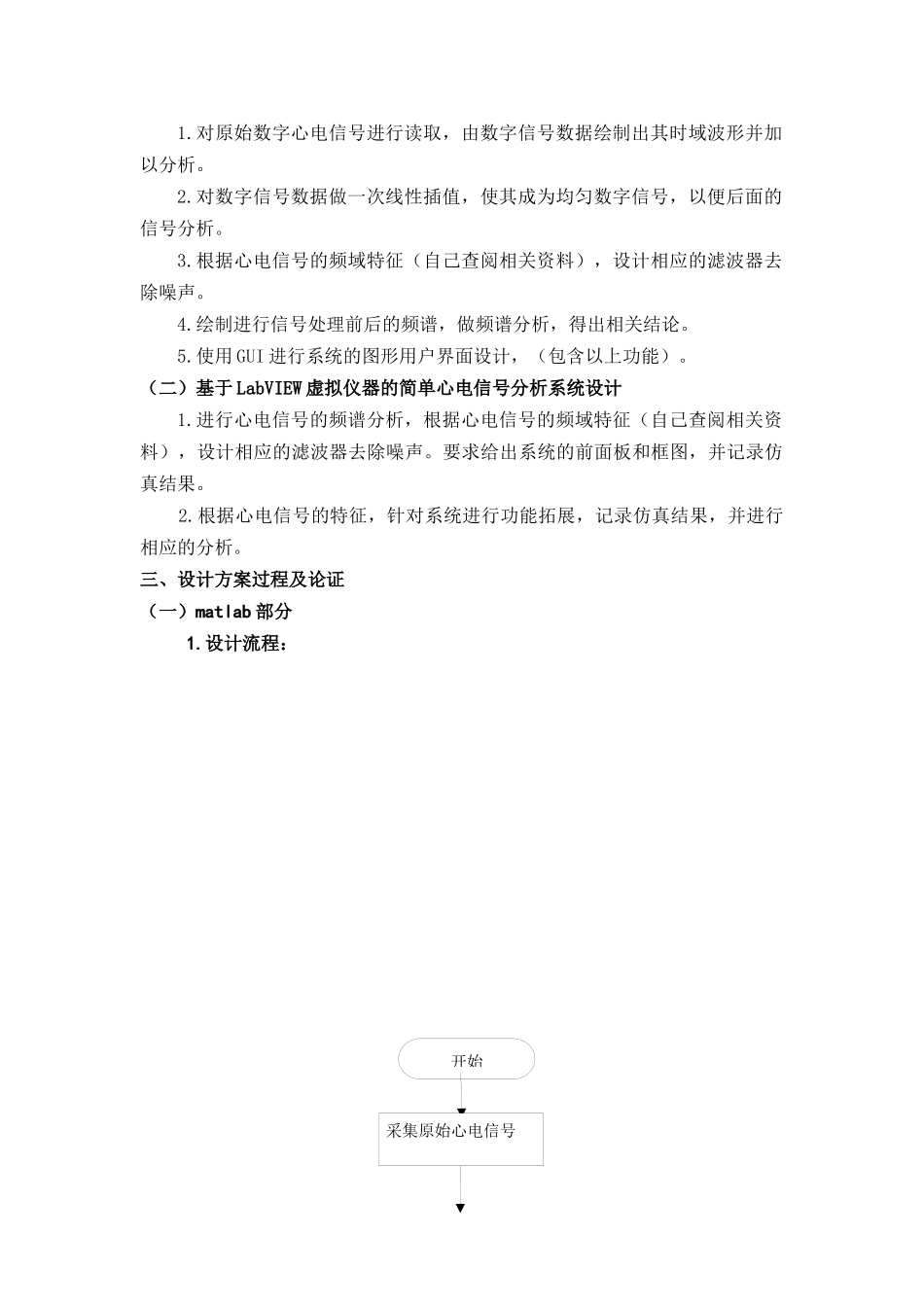

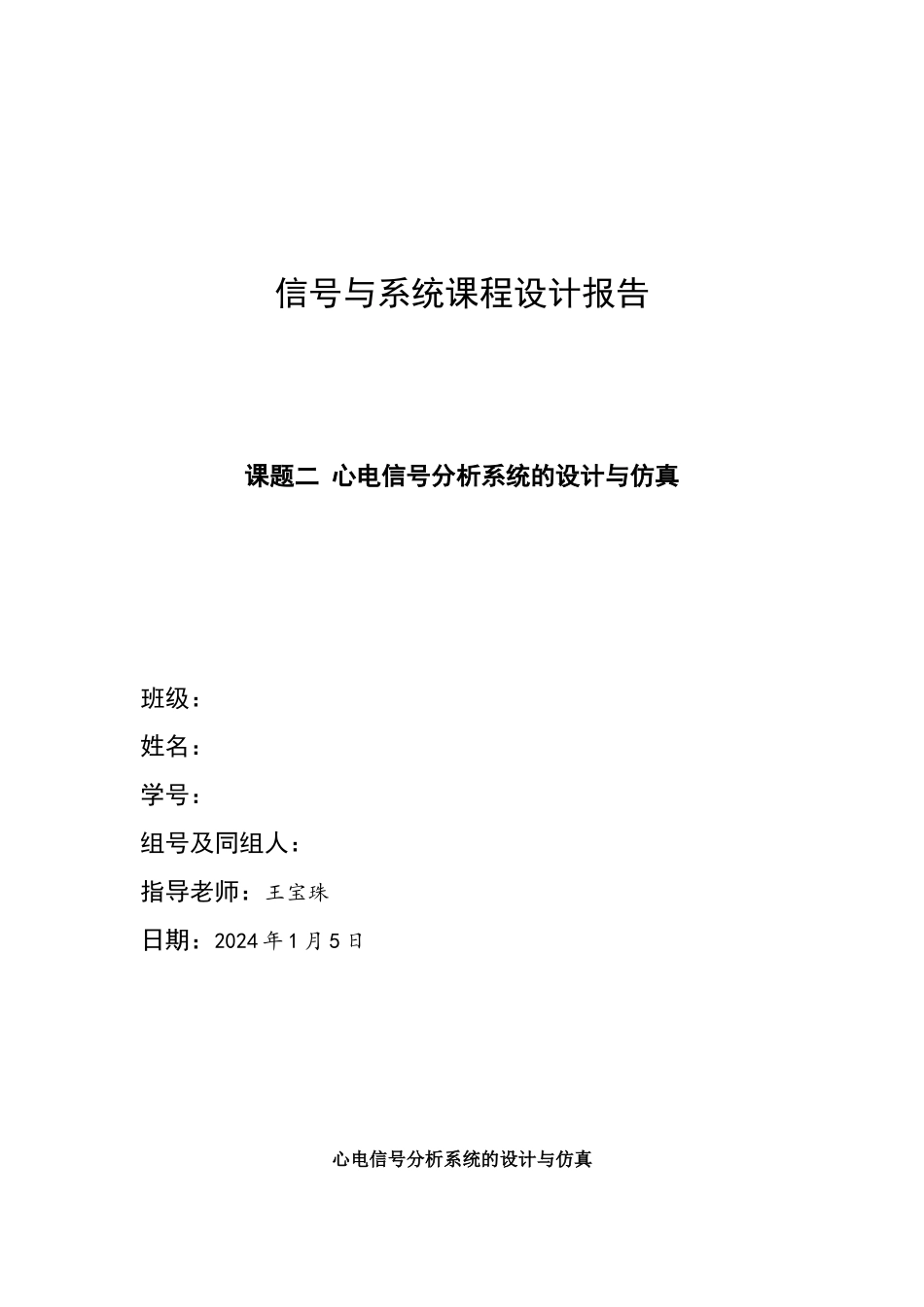

信号与系统课程设计报告课题二 心电信号分析系统的设计与仿真班级：姓名：学号：组号及同组人：指导老师：王宝珠日期：2024 年 1 月 5 日心电信号分析系统的设计与仿真摘要：本文利用 MATLAB 对 MIT-BIH 数据库中的心电信号进行分析，利用MATLAB 软件、simulink 平台、GUI 图形用户界面、LABVIEW 软件对心电信号进行读取、插值、高通低通滤波等处理。并画出时域、频域波形进行比较分析。同时将滤波器的系统函数进行读取，分析，画出滤波的信号流程图，并画出系统的冲击响应、幅频响应、相位响应和零极点图来推断系统的稳定性。关键词：MATLAB，simulink，心电信号，数字滤波器，GUI，LABVIEWAbstract:This article makes use of MATLAB to analyze ECG signal of MIT-BIH ECG Database .To ECG signal .we collect it first.then we make linear interpolation.finally we carry a variable of filter including lowpass and High Pass.we will compare differences after painting the time domain and frequency domain waveform .at the same time we read and analyze the system function of filter with painting its the flow chart of the signal.fanally we paint system shock response along with amplitude-frequency response and phase response.we judge system stability by Zero pole figure.Key words:MATLAB, simulink, ECG signal, digital filter, GUI, LABVIEW一、课程设计目的、意义本设计课题主要讨论数字心电信号的初步分析方法及滤波器的设计与应用。通过完成本课题的任务，拟主要达到以下几个目的：1．了解 MATLAB 软件的特点和使用方法，熟悉基于 Simulink 的动态建模和仿真的步骤和过程；2. 了解 LabVIEW 虚拟仪器软件的特点和使用方法，熟悉采纳 LabVIEW 进行信号分析、系统设计及仿真的方法。3．了解人体心电信号的时域特征和频谱特征；4．通过设计具体的滤波器进一步加深对滤波器性能的理解；5．掌握数字心电信号的分析方法，学会系统设计与软件仿真方法；6．通过本课题的训练，培育学生运用所学知识分析和解决实际问题的能力。二、课程设计任务及要求（一）基于 Matlab 的简单心电信号分析系统设计1.对原始数字心电信号进行读取，由数字信号数据绘制出其时域波形并加以分析。2.对数...
