采矿专业制图规范

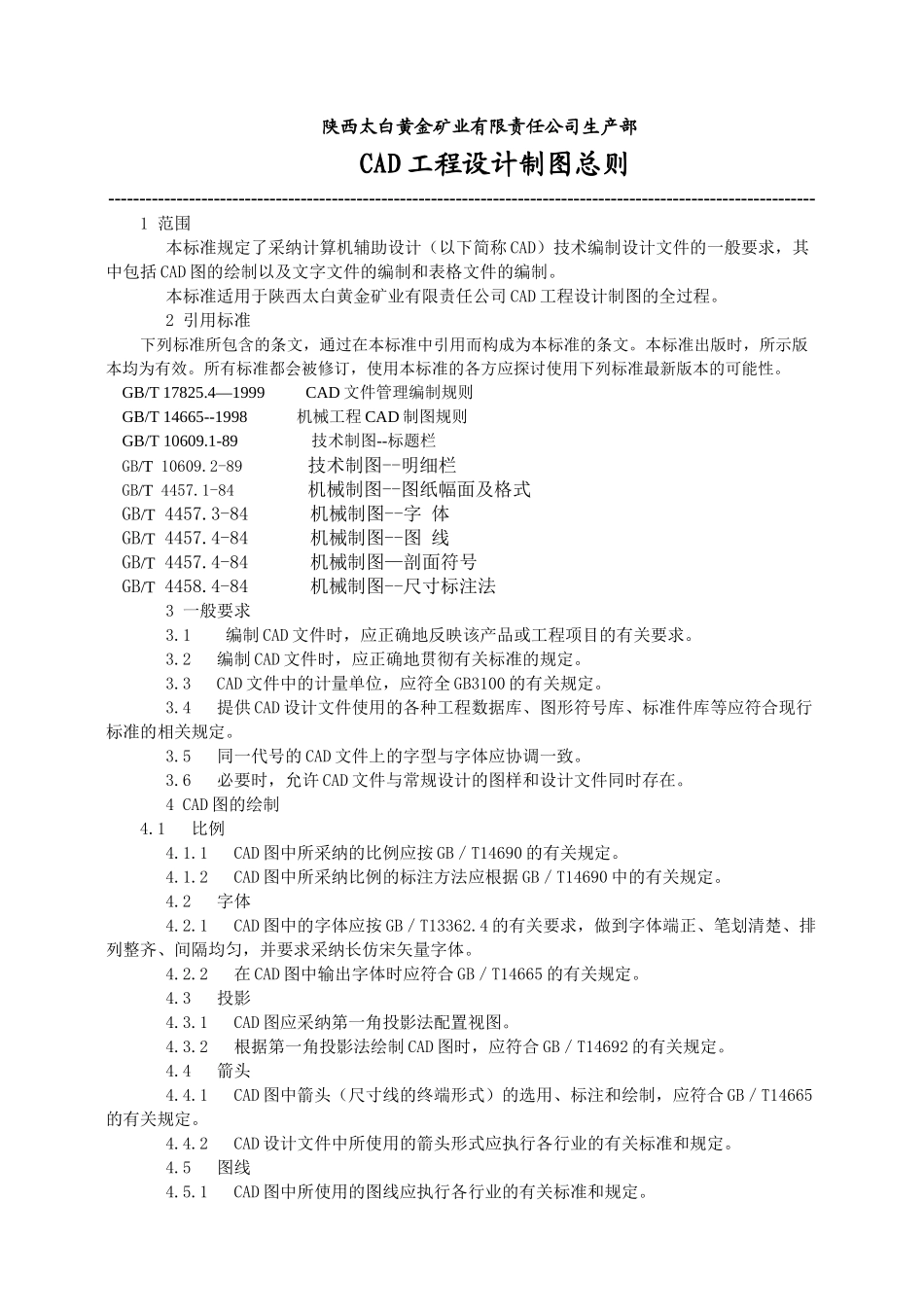

采矿专业制图规范_第1页
1/30

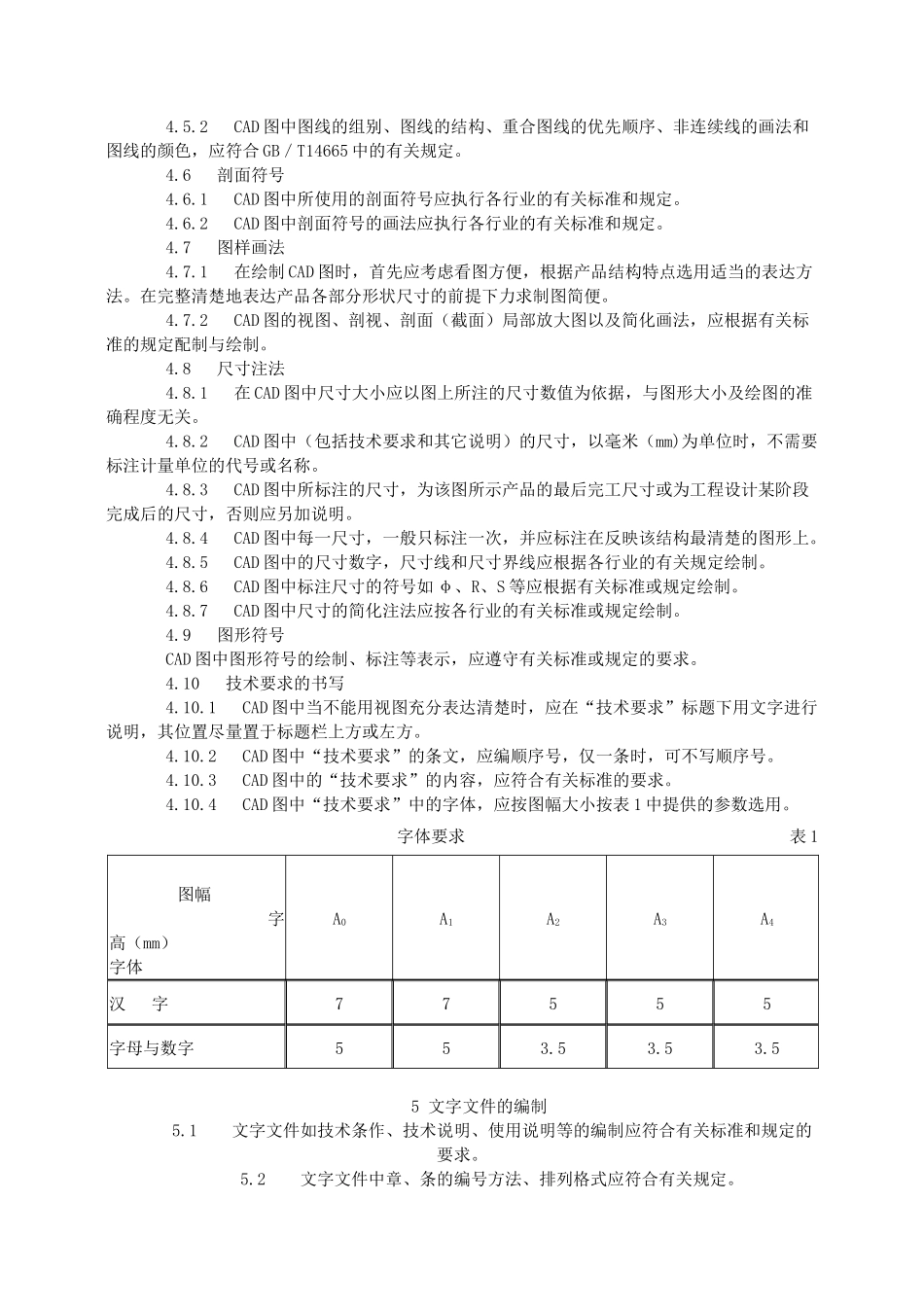

采矿专业制图规范_第2页
2/30

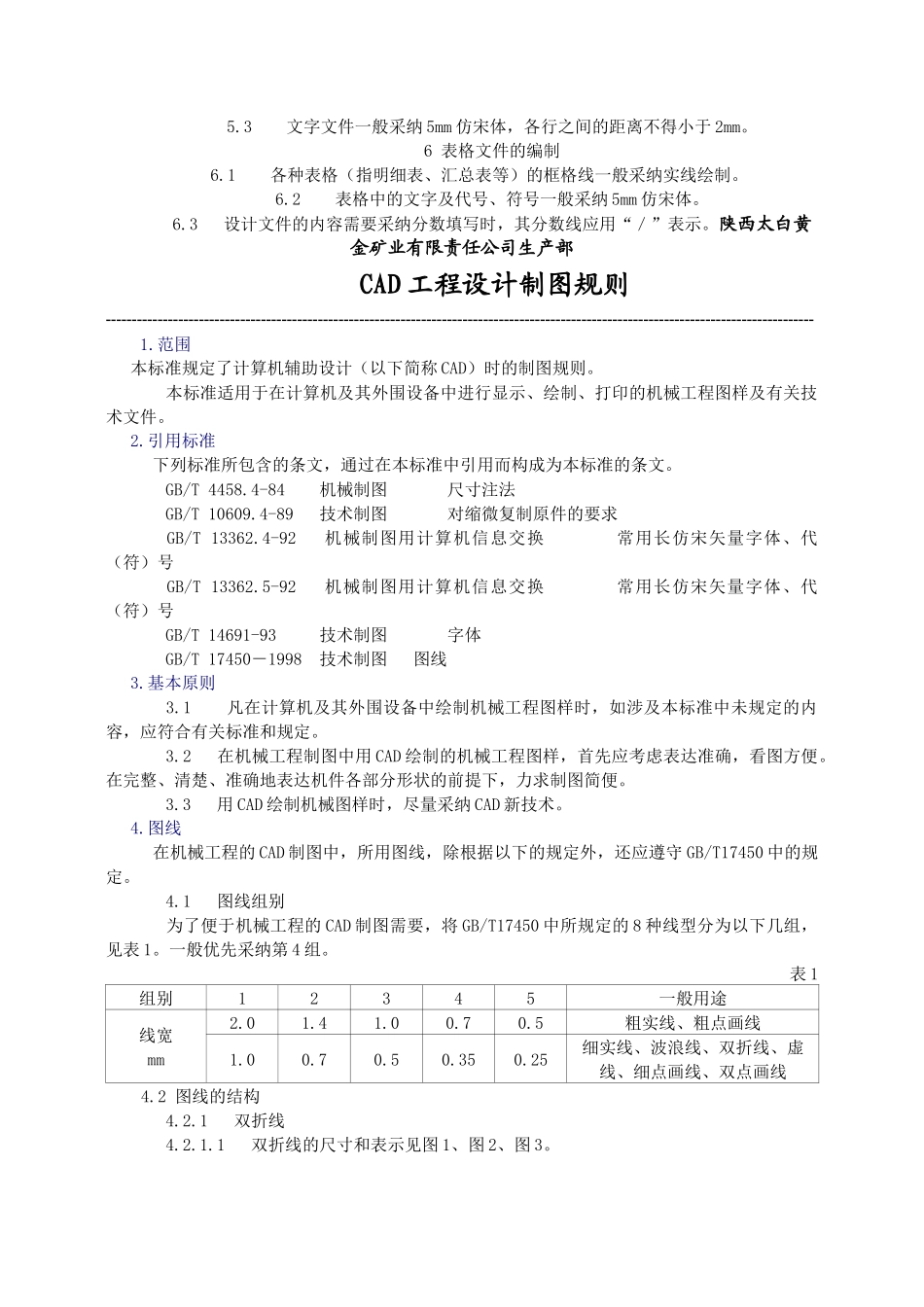

采矿专业制图规范_第3页
3/30
陕西太白黄金矿业有限责任公司生产部 CAD 工程设计制图总则------------------------------------------------------------------------------------------------------------------1 范围 本标准规定了采纳计算机辅助设计(以下简称 CAD)技术编制设计文件的一般要求,其中包括 CAD 图的绘制以及文字文件的编制和表格文件的编制。 本标准适用于陕西太白黄金矿业有限责任公司 CAD 工程设计制图的全过程。 2 引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 17825.4—1999 CAD 文件管理编制规则 GB/T 14665--1998 机械工程 CAD 制图规则 GB/T 10609.1-89 技术制图--标题栏 GB/T 10609.2-89 技术制图--明细栏 GB/T 4457.1-84 机械制图--图纸幅面及格式 GB/T 4457.3-84 机械制图--字 体 GB/T 4457.4-84 机械制图--图 线 GB/T 4457.4-84 机械制图—剖面符号 GB/T 4458.4-84 机械制图--尺寸标注法 3 一般要求 3.1 编制 CAD 文件时,应正确地反映该产品或工程项目的有关要求。 3.2 编制 CAD 文件时,应正确地贯彻有关标准的规定。 3.3 CAD 文件中的计量单位,应符全 GB3100 的有关规定。 3.4 提供 CAD 设计文件使用的各种工程数据库、图形符号库、标准件库等应符合现行标准的相关规定。 3.5 同一代号的 CAD 文件上的字型与字体应协调一致。 3.6 必要时,允许 CAD 文件与常规设计的图样和设计文件同时存在。 4 CAD 图的绘制 4.1 比例 4.1.1 CAD 图中所采纳的比例应按 GB/T14690 的有关规定。 4.1.2 CAD 图中所采纳比例的标注方法应根据 GB/T14690 中的有关规定。 4.2 字体 4.2.1 CAD 图中的字体应按 GB/T13362.4 的有关要求,做到字体端正、笔划清楚、排列整齐、间隔均匀,并要求采纳长仿宋矢量字体。 4.2.2 在 CAD 图中输出字体时应符合 GB/T14665 的有关规定。 4.3 投影 4.3.1 CAD 图应采纳第一角投影法配置视图。 4.3.2 根据第一角投影法绘制 CAD 图时,应符合 GB/T14692 的有关规定。 4.4 箭头 4.4.1 CAD 图中箭头(尺寸线的终端形式)的选用、标注和绘制,应符合 GB/T14665的有关规定。 4.4.2 CAD 设计文件中所使用的箭头形式应执行各行业的有关标准和规定。 4.5 图线...
