Ф150大棒在线淬火装置设计 机械工程

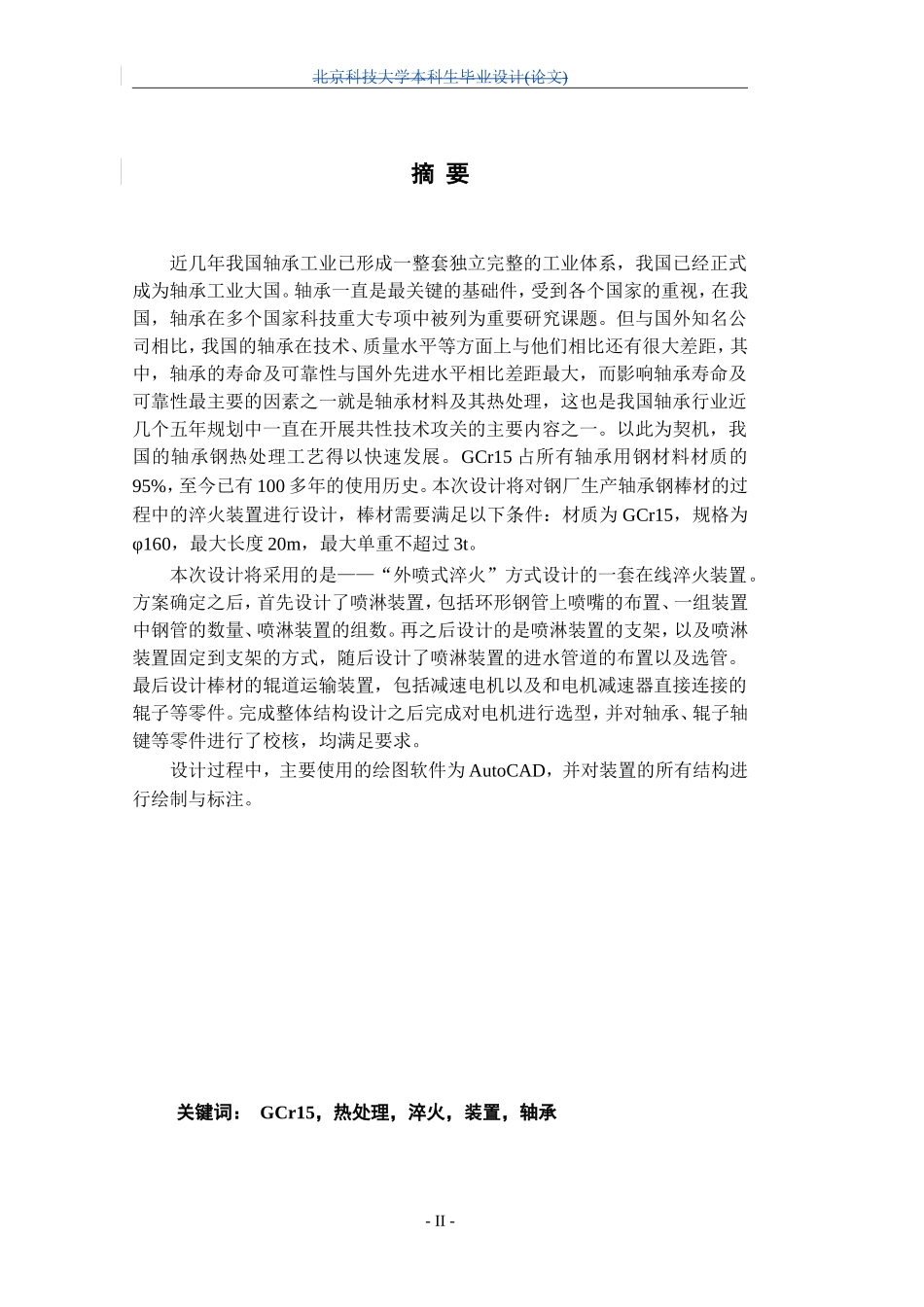

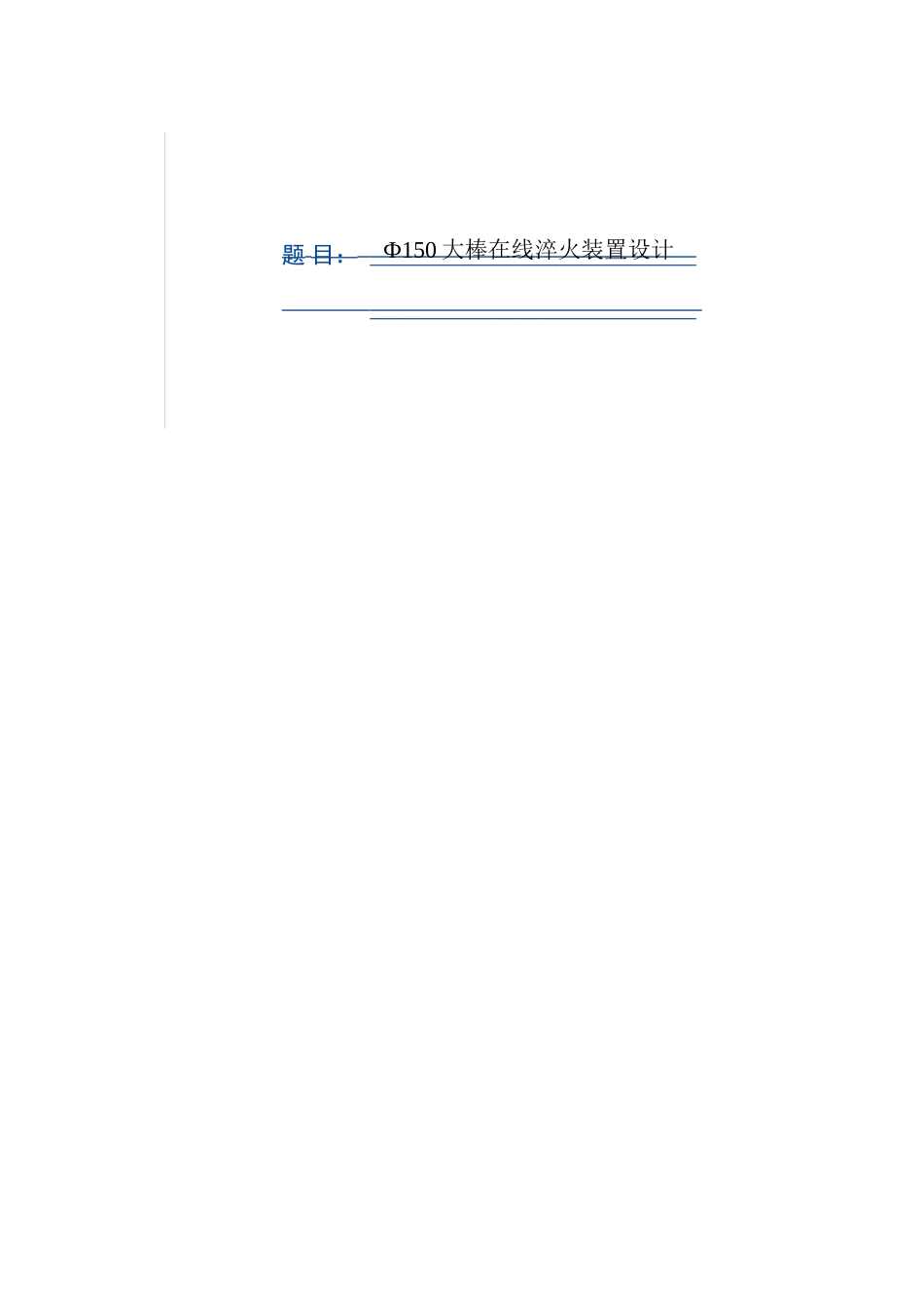

题 目： ____________________________ ____________________________ Ф150 大棒在线淬火装置设计北京科技大学本科生毕业设计(论文)- I -北京科技大学本科生毕业设计(论文)摘 要近几年我国轴承工业已形成一整套独立完整的工业体系，我国已经正式成为轴承工业大国。轴承一直是最关键的基础件，受到各个国家的重视，在我国，轴承在多个国家科技重大专项中被列为重要研究课题。但与国外知名公司相比，我国的轴承在技术、质量水平等方面上与他们相比还有很大差距，其中，轴承的寿命及可靠性与国外先进水平相比差距最大，而影响轴承寿命及可靠性最主要的因素之一就是轴承材料及其热处理，这也是我国轴承行业近几个五年规划中一直在开展共性技术攻关的主要内容之一。以此为契机，我国的轴承钢热处理工艺得以快速发展。GCr15 占所有轴承用钢材料材质的95%，至今已有 100 多年的使用历史。本次设计将对钢厂生产轴承钢棒材的过程中的淬火装置进行设计，棒材需要满足以下条件：材质为 GCr15，规格为φ160，最大长度 20m，最大单重不超过 3t。本次设计将采用的是——“外喷式淬火”方式设计的一套在线淬火装置。方案确定之后，首先设计了喷淋装置，包括环形钢管上喷嘴的布置、一组装置中钢管的数量、喷淋装置的组数。再之后设计的是喷淋装置的支架，以及喷淋装置固定到支架的方式，随后设计了喷淋装置的进水管道的布置以及选管。最后设计棒材的辊道运输装置，包括减速电机以及和电机减速器直接连接的辊子等零件。完成整体结构设计之后完成对电机进行选型，并对轴承、辊子轴键等零件进行了校核，均满足要求。设计过程中，主要使用的绘图软件为 AutoCAD，并对装置的所有结构进行绘制与标注。- II -关键词： GCr15，热处理，淬火，装置，轴承北京科技大学本科生毕业设计(论文)On line quenching device for Ф 150 barAbstractIn recent years, China's bearing industry has formed a complete set of independent and complete industrial system, China has officially become a major bearing industry. Bearing has always been the most critical basic parts, which has been attached importance to by various countries. In China, bearing has been listed as an important research topic in many major national science and technology projects. But c...
