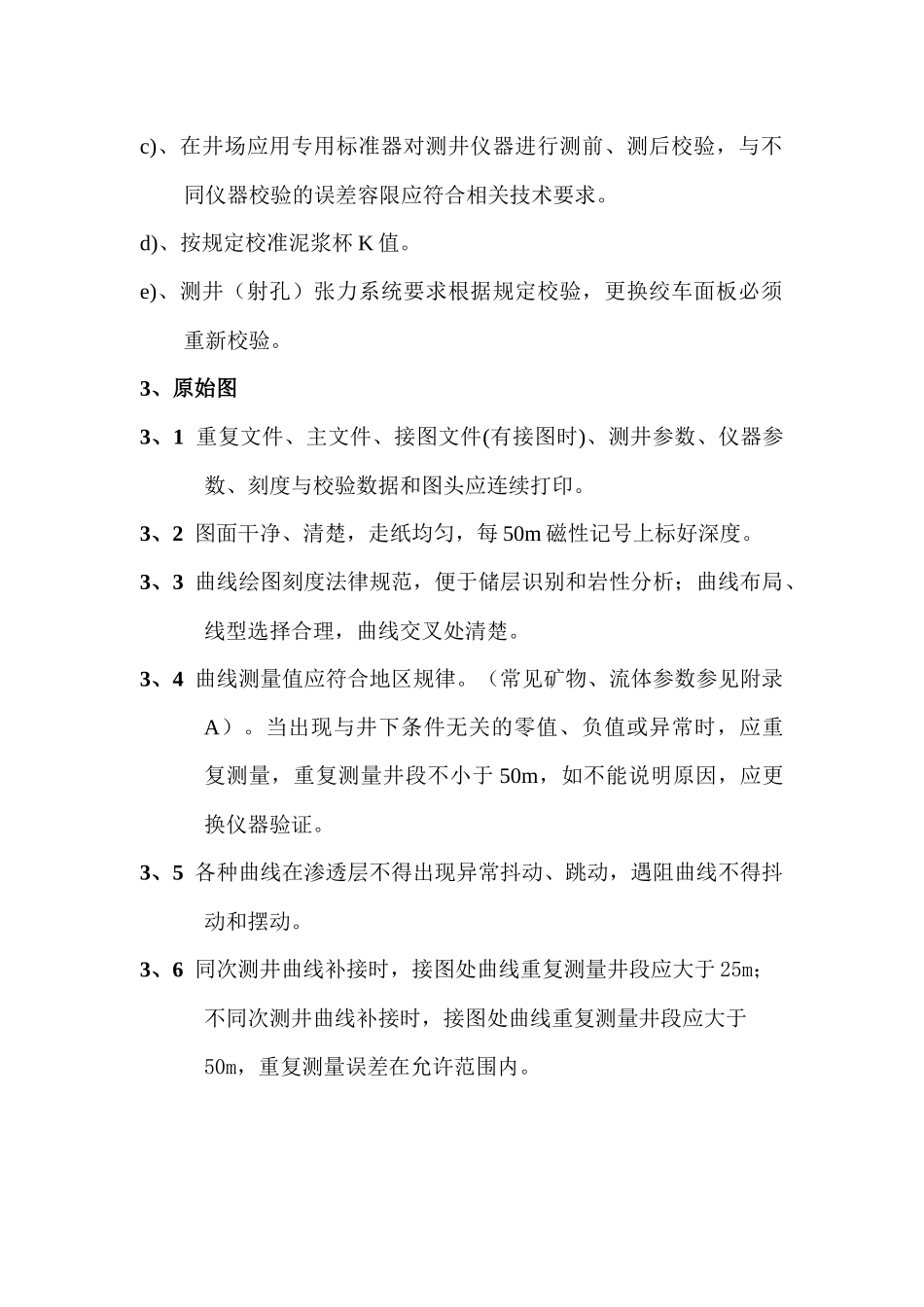

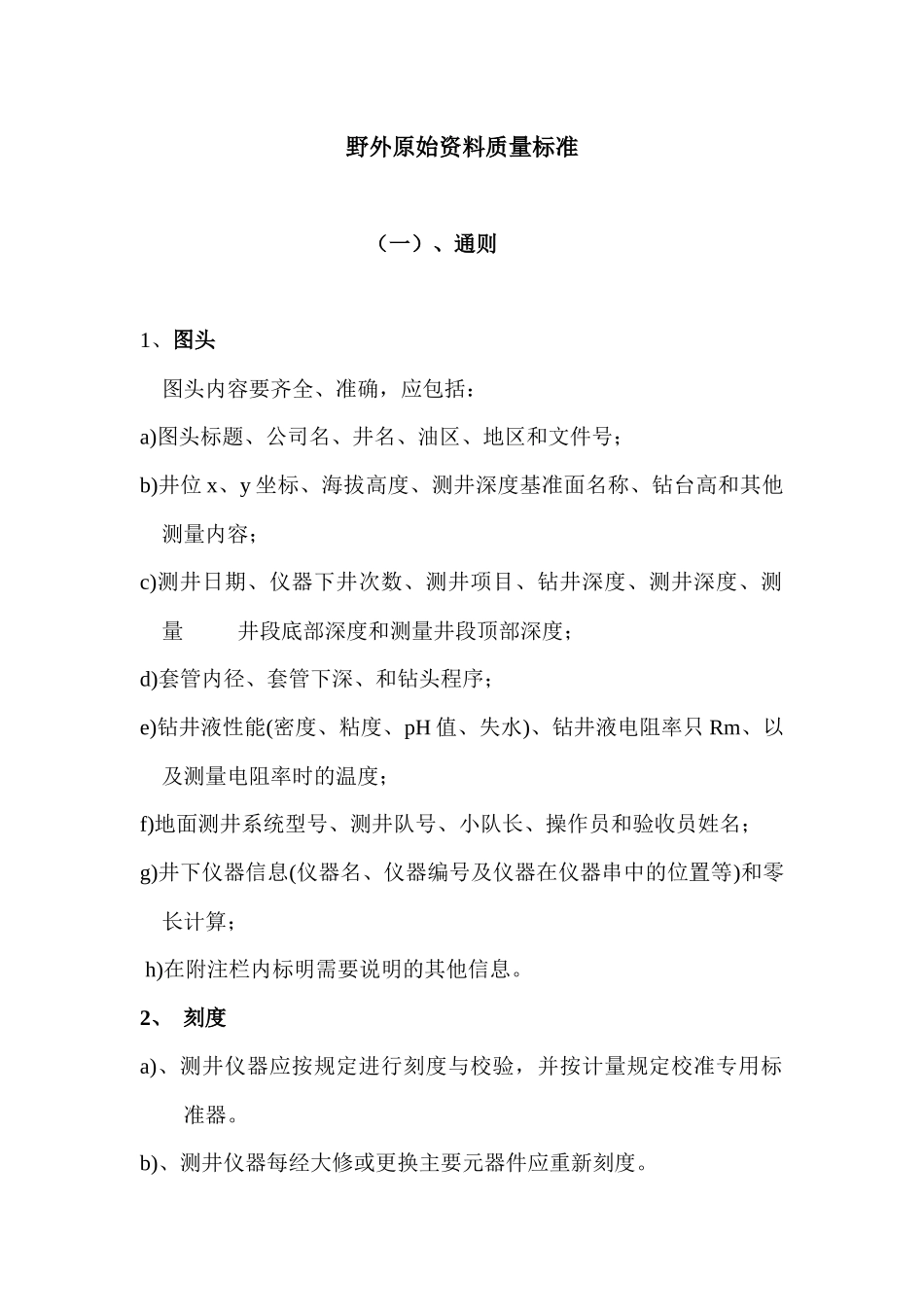

野外原始资料质量标准(一)、通则1、图头图头内容要齐全、准确,应包括:a)图头标题、公司名、井名、油区、地区和文件号;b)井位 x、y 坐标、海拔高度、测井深度基准面名称、钻台高和其他测量内容;c)测井日期、仪器下井次数、测井项目、钻井深度、测井深度、测量 井段底部深度和测量井段顶部深度;d)套管内径、套管下深、和钻头程序;e)钻井液性能(密度、粘度、pH 值、失水)、钻井液电阻率只 Rm、以及测量电阻率时的温度;f)地面测井系统型号、测井队号、小队长、操作员和验收员姓名;g)井下仪器信息(仪器名、仪器编号及仪器在仪器串中的位置等)和零长计算; h)在附注栏内标明需要说明的其他信息。2、 刻度a)、测井仪器应按规定进行刻度与校验,并按计量规定校准专用标准器。b)、测井仪器每经大修或更换主要元器件应重新刻度。c)、在井场应用专用标准器对测井仪器进行测前、测后校验,与不同仪器校验的误差容限应符合相关技术要求。d)、按规定校准泥浆杯 K 值。e)、测井(射孔)张力系统要求根据规定校验,更换绞车面板必须重新校验。3、原始图3、1 重复文件、主文件、接图文件(有接图时)、测井参数、仪器参数、刻度与校验数据和图头应连续打印。3、2 图面干净、清楚,走纸均匀,每 50m 磁性记号上标好深度。3、3 曲线绘图刻度法律规范,便于储层识别和岩性分析;曲线布局、线型选择合理,曲线交叉处清楚。3、4 曲线测量值应符合地区规律。(常见矿物、流体参数参见附录A)。当出现与井下条件无关的零值、负值或异常时,应重复测量,重复测量井段不小于 50m,如不能说明原因,应更换仪器验证。3、5 各种曲线在渗透层不得出现异常抖动、跳动,遇阻曲线不得抖动和摆动。3、6 同次测井曲线补接时,接图处曲线重复测量井段应大于 25m;不同次测井曲线补接时,接图处曲线重复测量井段应大于50m,重复测量误差在允许范围内。3、7 各种曲线必须保证测有一条完整曲线后方可进行补跳或验证。有接图或曲线间深度误差超过规定时,应编辑回放完整曲线,连同原始测井图交现场测井监督。3、8 依据测井施工单要求进行测井施工,出于仪器连接或井底沉砂等原因造成的漏测井段应少于 15m 或符合地质要求.遇阻曲线应平直稳定(放射性测井应考虑统计起伏)。3、9 曲线图应记录张力曲线、测速曲线。3、10 测井深度记号齐全准确,深度比例为 1:200 的曲线不应连续缺失两个记号;1:500 的曲线不应连续缺失三个记号;井底和套管鞋附近不能缺...
