电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

NaxMnOy类材料在水系电解液中性能研究论文设计

NaxMnOy类材料在水系电解液中性能研究论文设计_第1页
1/35
NaxMnOy类材料在水系电解液中性能研究论文设计_第2页
2/35
NaxMnOy类材料在水系电解液中性能研究论文设计_第3页
3/35

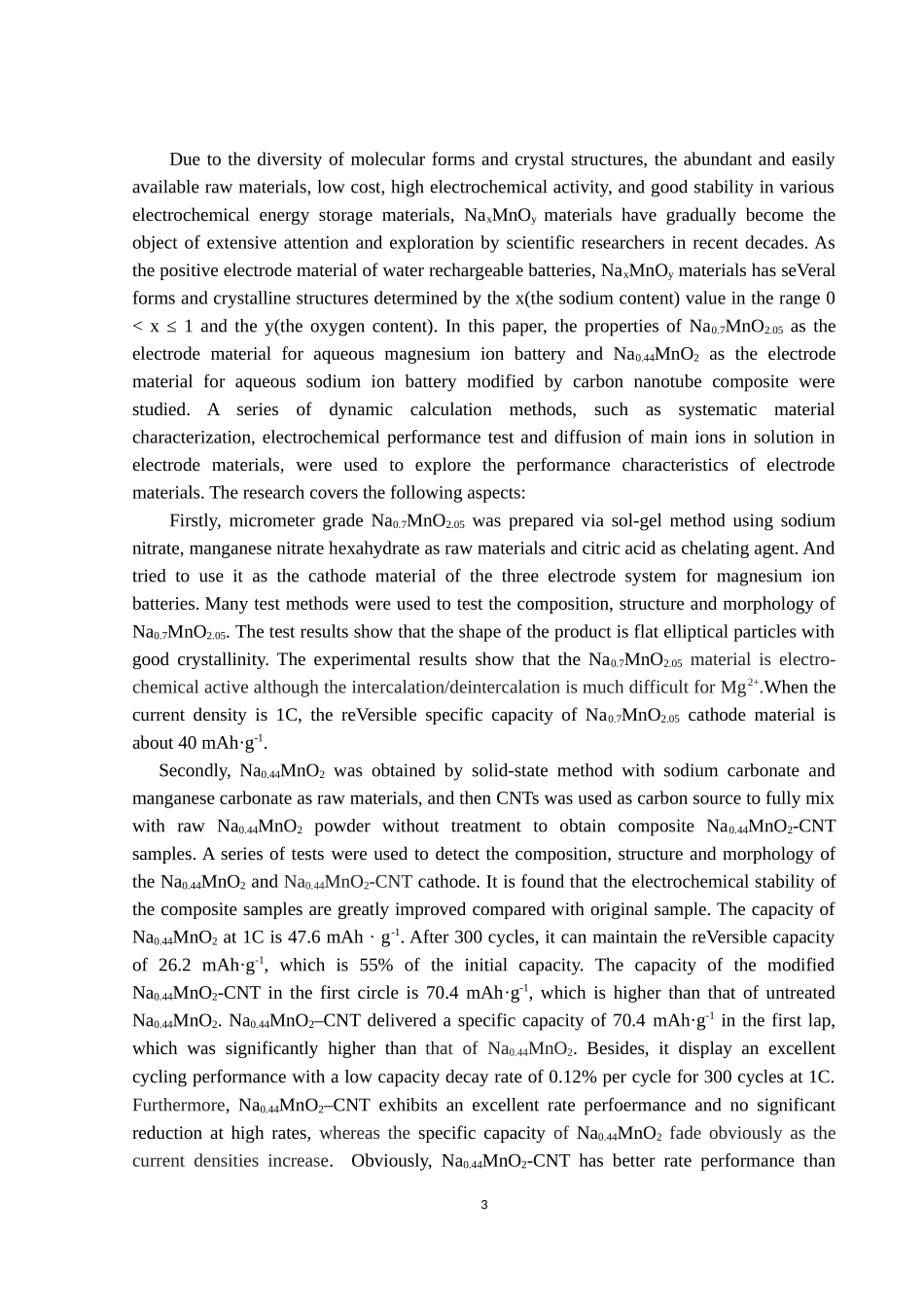

NaxMnOy类材料在水系电解液中性能的研究摘要NaxMnOy 类材料由于其分子形式和晶体结构的多样化,原料丰富易得,成本低廉,电化学活性高,以及在各类电化学储能材料中稳定性能较好等优点,在近几十年中逐渐成为科学研究者们广泛关注和探索的对象。NaxMnOy类材料作为水系可充电电池中的正极材料,由于受到钠和氧含量的影响,致使它具有多种不同的结构。本文主要探究了 Na0.7MnO2.05 作为水系镁离子电池电极材料的性能以及通过碳纳米管复合改性的Na0.44MnO2在水系钠离子电池系统中的性能。采用系统的材料表征、电化学性能测试以及溶液中的主体离子在电极材料的扩散等一系列动力学计算等方法来探究电极材料的性能特征。研究内容涵盖了以下几个方面:(1)以一水硝酸钠、六水合硝酸锰为原料,使用柠檬酸辅助形成凝胶网络骨架,通过溶胶凝胶法制备了微米级别的 Na0.7MnO2.05,并尝试将其作为水系三电极体系的正极材料应用于镁离子电池。采用多种测试手段对 Na0.7MnO2.05的组成、结构和形貌逐一检测。通过测试得知,产品的形貌为扁平的椭圆状颗粒,有着良好的结晶性。实验结果表明Na0.7MnO2.05材料具有电化学活性,但对于电解液中 Mg2+的嵌入/脱出比较困难。在 1C电流密度情况下,Na0.7MnO2.05的可逆比容量约为 40 mAh·g-1。(2)采用碳酸钠和碳酸锰为原料,通过固相法得到 Na0.44MnO2,再用 CNTs 作为碳源与未经处理的原始 Na0.44MnO2粉末进行充分混合处理,得到复合后的 Na0.44MnO2–CNT样品。经过一系列测试对比后,证实了复合后的材料性能有很大提升。原本 Na0.44MnO2在 1C 下容量为 47.6 mAh·g-1,经过 300 次循环后能够保持 26.2 mAh·g-1的可逆容量,是初始容量的 55%。经过改性后的 Na0.44MnO2-CNT 第一圈可以提供 70.4 mAh·g-1的容量,明显高于未经处理的 Na0.44MnO2 样品。此外,在 1C 电流密度下的 300 个循环中,Na0.44MnO2-CNT 表现出良好的循环性能,容量衰减率很低,仅为 0.12%。而对于Na0.44MnO2,随着电流密度的增加,比容量明显下降。显然, Na0.44MnO2-CNT 比Na0.44MnO2具有更好的速率性能。(3)为了得到水系电解液中 Mg2+在 Na0.7MnO2.05电极中的扩散系数,运用了电化学阻抗谱法和恒电流间歇滴定技术两种测试手段。在初始 OCV 下用电化学阻抗法对Na0.7MnO2.05电极进行测试镁离子扩散系数的结果约为 5.07×10-12 cm·s-2;在 0.1~0.65 V电压范围内,用恒电流间歇滴定技术测试充/放电...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

NaxMnOy类材料在水系电解液中性能研究论文设计

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
