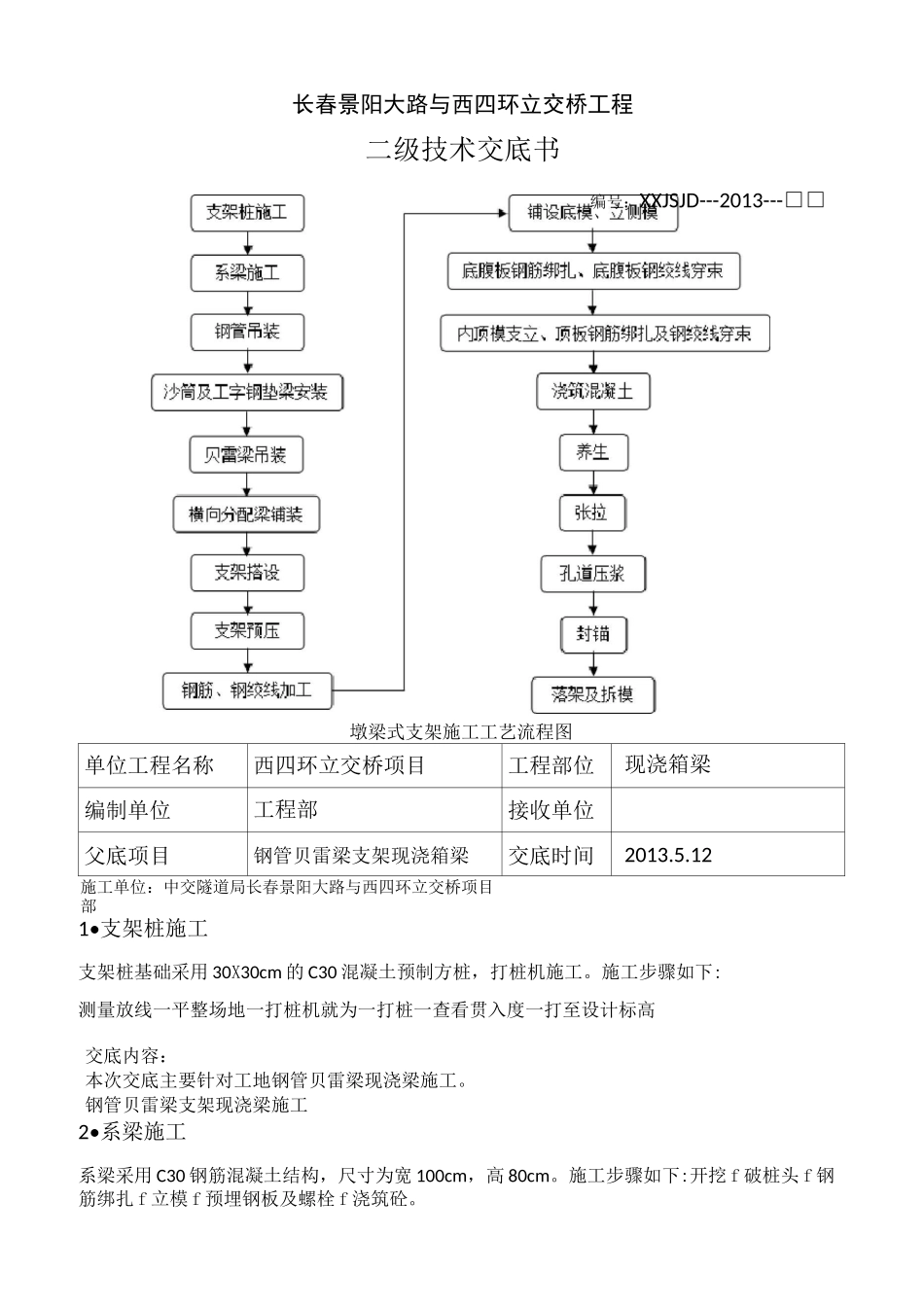

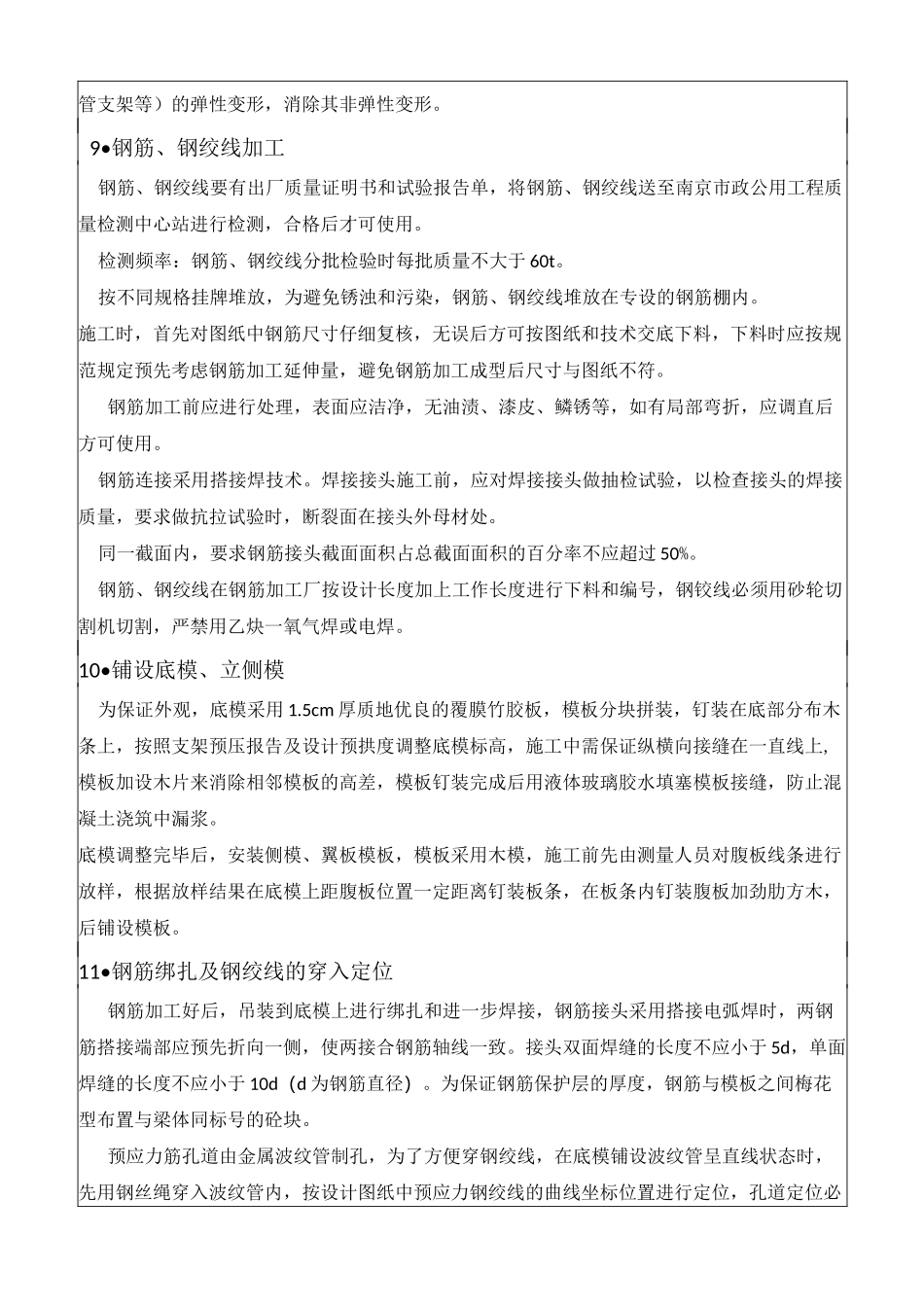

长春景阳大路与西四环立交桥工程二级技术交底书单位工程名称西四环立交桥项目工程部位现浇箱梁编制单位工程部接收单位父底项目钢管贝雷梁支架现浇箱梁交底时间2013.5.121•支架桩施工支架桩基础采用 30X30cm 的 C30 混凝土预制方桩，打桩机施工。施工步骤如下:测量放线一平整场地一打桩机就为一打桩一查看贯入度一打至设计标高2•系梁施工系梁采用 C30 钢筋混凝土结构，尺寸为宽 100cm，高 80cm。施工步骤如下:开挖 f 破桩头 f 钢筋绑扎 f 立模 f 预埋钢板及螺栓 f 浇筑砼。编号：XXJSJD---2013---□□口墩梁式支架施工工艺流程图施工单位：中交隧道局长春景阳大路与西四环立交桥项目部交底内容：本次交底主要针对工地钢管贝雷梁现浇梁施工。钢管贝雷梁支架现浇梁施工3•钢管吊装采用 25t 吊车安装① 630X10mm 钢管支撑，支撑底部钢板与系梁预埋螺栓锚固，钢管之间采用槽钢［10 剪刀撑连接。4•沙筒及工字钢垫梁安装在系梁上搭设脚手架作为工作平台，人工配合吊车安放沙筒，沙筒的作用是调节钢管顶标高和落放支架以便拆卸模板。沙筒安放好后吊装工字钢 2128a 垫梁。5•贝雷梁吊装在现场组拼贝雷梁，根据支架设计图在工字钢 2128a 垫梁上喷涂贝雷梁中心位置标记，人工配合吊车吊装贝雷梁。贝雷梁初步拼装长度可以在综合考虑场地和起吊设备的起吊能力后确定。贝雷梁安装时要考虑下部结构的均匀受力，不得发生较大的偏心受压的情况。贝雷梁与工字钢2128a 垫梁之间采用 U 型螺栓固定。6•横向分配梁铺装按照支架设计图腹板下 20cm 间距，顶底板下 30cm 间距人工配合吊车铺设 10X10cm 方木横向分配梁。7•支座安装该桥梁采用 GPZII 型盆式橡胶支座，支座进入现场后应检查并水平存放，不得破坏防尘罩。安装支座前检查交界墩盖梁顶部垫石尺寸、顶面高程以及预留锚栓孔的位置，预留孔位置不准确或深度不够的应进行人工修凿使其达到要求。使用红色铅笔将支座中心线画于支座垫石顶面，同时在支座底钢板四边上画出中心位置以便安装时控制偏位。在垫石上支座下钢板向每侧延伸3cm 区域内进行凿毛，清除表面浮浆，同时混凝土毛面的凸凹程度不宜过大，平整度达到 5mm即可。支座安装前，先将支座下座板的锚固螺栓安装紧固，同时根据设计给定的支座安装预偏量设置支座。支座与垫石间隙采用重力式灌注法灌入快硬型 M50 无收缩高强度砂浆，进行浆体灌入时使用扁宽的注浆管将砂浆引至支座下座板中心处，使其自由流动直至浆体...
