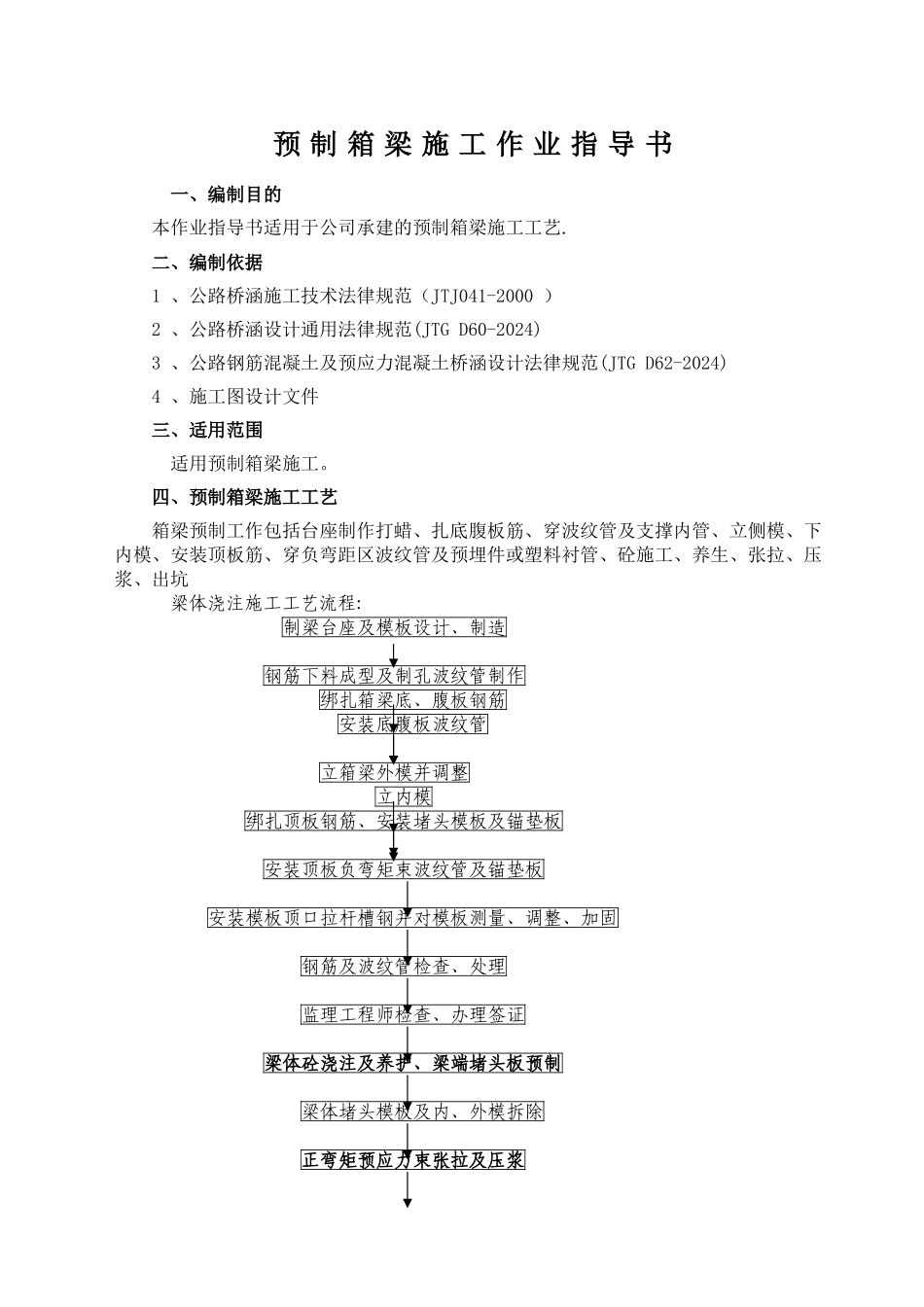

预制箱梁梁施工_第1页
1/5
预制箱梁梁施工_第2页
2/5

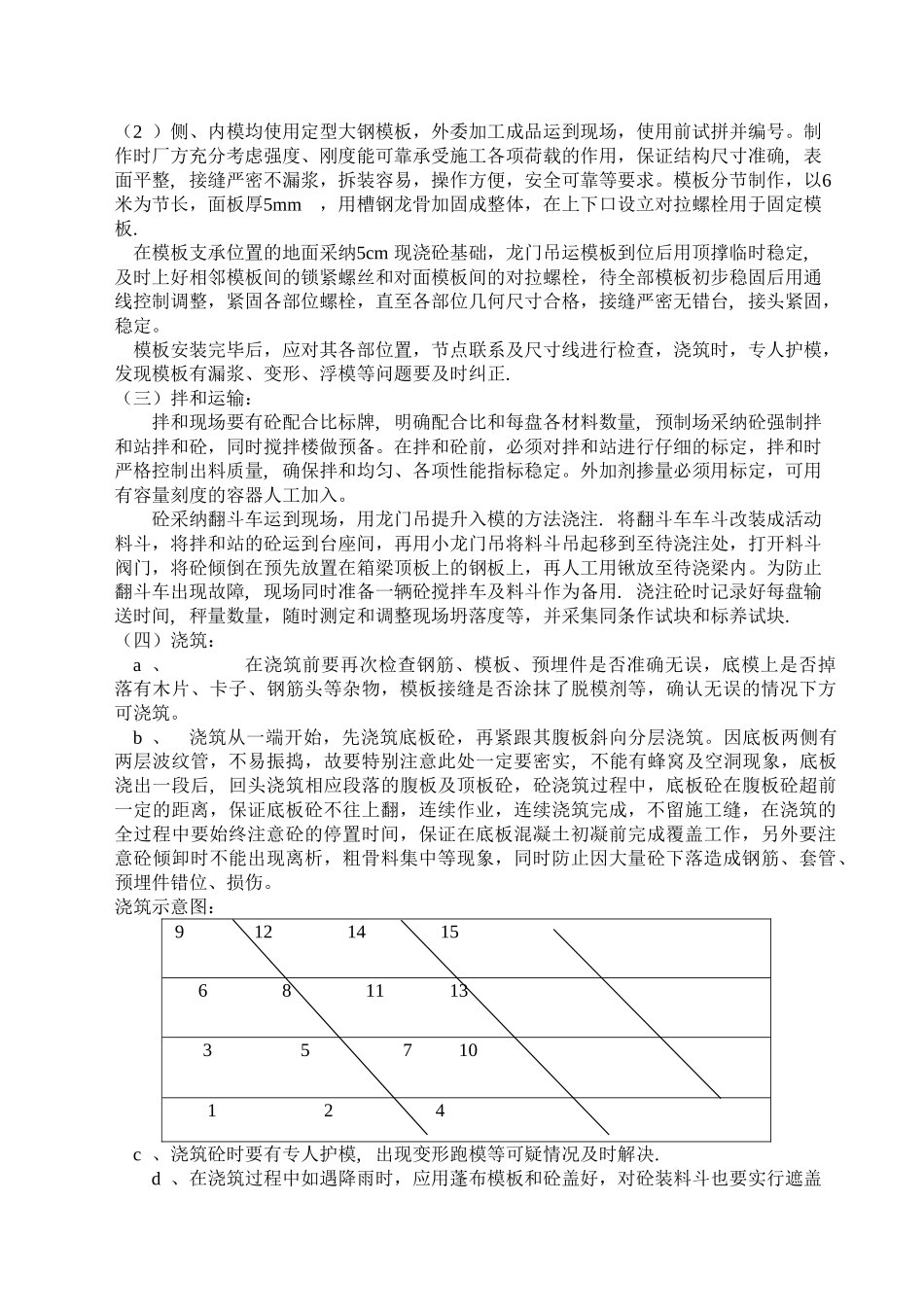

预制箱梁梁施工_第3页
3/5
预 制 箱 梁 施 工 作 业 指 导 书一、编制目的 本作业指导书适用于公司承建的预制箱梁施工工艺.二、编制依据1 、公路桥涵施工技术法律规范(JTJ041-2000 )2 、公路桥涵设计通用法律规范(JTG D60-2024)3 、公路钢筋混凝土及预应力混凝土桥涵设计法律规范(JTG D62-2024)4 、施工图设计文件三、适用范围 适用预制箱梁施工。四、预制箱梁施工工艺箱梁预制工作包括台座制作打蜡、扎底腹板筋、穿波纹管及支撑内管、立侧模、下内模、安装顶板筋、穿负弯距区波纹管及预埋件或塑料衬管、砼施工、养生、张拉、压浆、出坑梁体浇注施工工艺流程:制梁台座及模板设计、制造 钢筋下料成型及制孔波纹管制作绑扎箱梁底、腹板钢筋 安装底腹板波纹管立箱梁外模并调整立内模绑扎顶板钢筋、安装堵头模板及锚垫板安装顶板负弯矩束波纹管及锚垫板安装模板顶口拉杆槽钢并对模板测量、调整、加固钢筋及波纹管检查、处理监理工程师检查、办理签证梁体砼浇注及养护、梁端堵头板预制梁体堵头模板及内、外模拆除正弯矩预应力束张拉及压浆安装梁端预制堵头板(一)制作张拉预制台座张拉预制台座应坚固、无沉陷, 并考虑利于排水,防止由于排水不畅造成地基下沉,底座的反拱度做成抛物线型, 反拱值严格按设计理论值设置。反拱度数值表位 置(m)0 246810121518202224262830反 拱值(cm)00。40。81。11。31.51.61。71.61。51。31.10.80.40 y 0 15 30 x Y=0.0076x2—0.2267x根据以上原则,先开挖各底模两端3m 范围内基坑,基坑宽为2m ,深0 。4m ,并配有20×20cm 的φ12 钢筋网片一层( 长2.7m、宽1.7m) ,再浇筑C20 砼,作为箱梁张拉起拱后的承重基础。接着支模浇筑25cm高, 宽99。5cm 的底模砼基础, 每隔1m预埋直径为5cm 的PVC管作为支立箱梁侧模下口的对拉螺丝孔洞, 等底模砼具有一定的强度后点焊底模两侧的5 #槽钢( 槽钢开口向外,内设方木条,再在方木条上钉一条橡胶条,作为密封条) 作为底模面层水磨石的边框。槽钢点焊时用水准仪测量顶面标高,使其顶面形成向下1.7cm 的反拱度,反拱度按二次抛物线设置, 再用水泥与小石子充分拌和浇筑水磨石顶板, 待水磨石砼达一定强度后将表面用磨光机打磨平整光洁,对有水泡孔再用高标号的水泥净浆修补后重新再磨, 使底模表面光洁平整,无气孔。清冼洁净涂蜡待绑扎钢筋。( 台座计算书附后)23m 预制梁的台座用30m 预制梁的台座。(二)扎筋、立模:根据以往工程施工的实际经验, 预...
