预埋螺栓施工方案

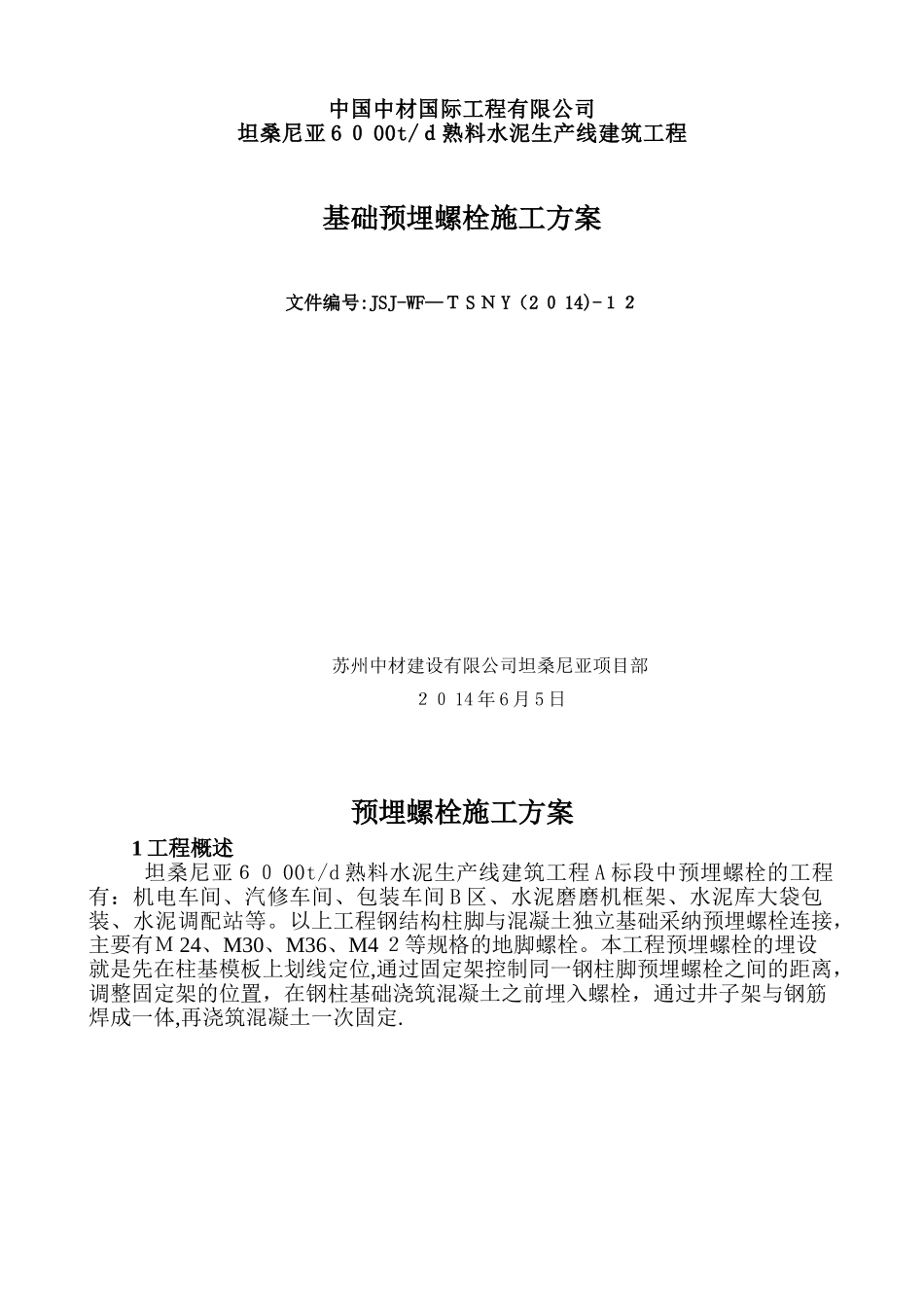

预埋螺栓施工方案_第1页
1/28
预埋螺栓施工方案_第2页
2/28
预埋螺栓施工方案_第3页
3/28
中国中材国际工程有限公司坦桑尼亚 6 0 00t/d熟料水泥生产线建筑工程基础预埋螺栓施工方案文件编号:JSJ-WF—T S N Y(2 0 14)-12苏州中材建设有限公司坦桑尼亚项目部20 14 年 6 月 5 日预埋螺栓施工方案1 工程概述 坦桑尼亚60 00t/d 熟料水泥生产线建筑工程 A 标段中预埋螺栓的工程有:机电车间、汽修车间、包装车间 B 区、水泥磨磨机框架、水泥库大袋包装、水泥调配站等。以上工程钢结构柱脚与混凝土独立基础采纳预埋螺栓连接,主要有M 24、M30、M36、M4 2等规格的地脚螺栓。本工程预埋螺栓的埋设就是先在柱基模板上划线定位,通过固定架控制同一钢柱脚预埋螺栓之间的距离,调整固定架的位置,在钢柱基础浇筑混凝土之前埋入螺栓,通过井子架与钢筋焊成一体,再浇筑混凝土一次固定. 本工程由于面积较大,故预埋工作量也较大,且土建一开始施工,即全面开花,工期要求紧,质量要求也高,因此必须合理安排,科学管理,做到进度快、质量优,为后续工程创优打下坚实的基础.二、准备工作(1)、图纸的熟悉预埋螺栓的施工质量好坏关系到整个工程的质量,当施工人员进场之前,应认真的阅读施工图中的预埋螺栓的平面布置图和基础的详图,了解每一个柱脚的螺栓布置、规格及相应的固定架尺寸。(2)、材料准备当基础开始施工,预埋螺栓即可进场,在进场前对预埋螺栓的原材料质量及外观质量进行检查,检查的项目有:螺栓的直径;螺栓的长度;螺栓的弯起长度;螺栓螺纹的长度;螺栓螺纹的质量。(3)、工具准备在预埋螺栓施工过程中使用的工具主要有;A、测量工具:全站仪;水准仪(配塔尺);钢卷尺(5m、50m);水平尺;线锤;为了保证预埋螺栓的施工质量,经纬仪、水准仪、钢卷尺等施工测量工具必须经计量部门进行定期鉴定,使用时必须在有效期内.B、螺栓固定架:螺栓固定架由多层板加工制作,在使用前应进行认真的检查,检查的项目有:螺孔的个数、直径、排列方式、螺孔与螺孔之间的距离。一般螺孔的直径比螺栓的直径0。2㎜,在固定架使用前还应在架子上划出螺栓孔之间的中心线(如下图)。 固定架平面图C、电焊机(4)、轴线及水准复核A、定位轴线复核预埋螺栓安装前,应立即对工程的定位轴线进行复核。B、水准点的复核对建设单位提供的水准点进行闭合测量,核对水准点,符合要求后将水准点引测到附近的建筑物或不宜损坏的地方,加以保护,同时保持视线畅通。三、施工方法1、测量定位根据柱平面布置图预埋螺栓的尺寸,计算出螺栓中心线与纵向轴...
