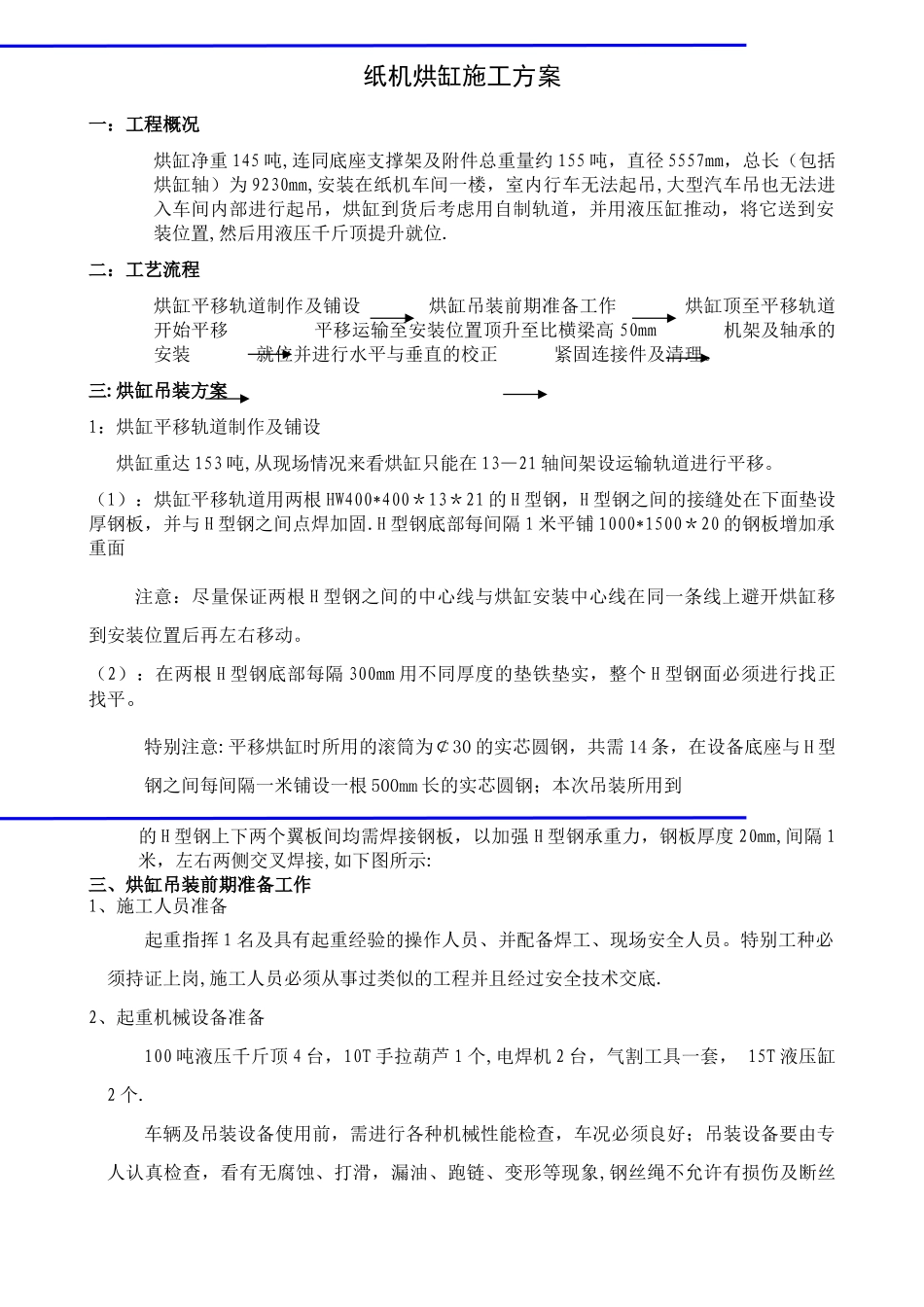

预埋螺栓施工方案及烘缸吊装方案---副本_第1页
1/3

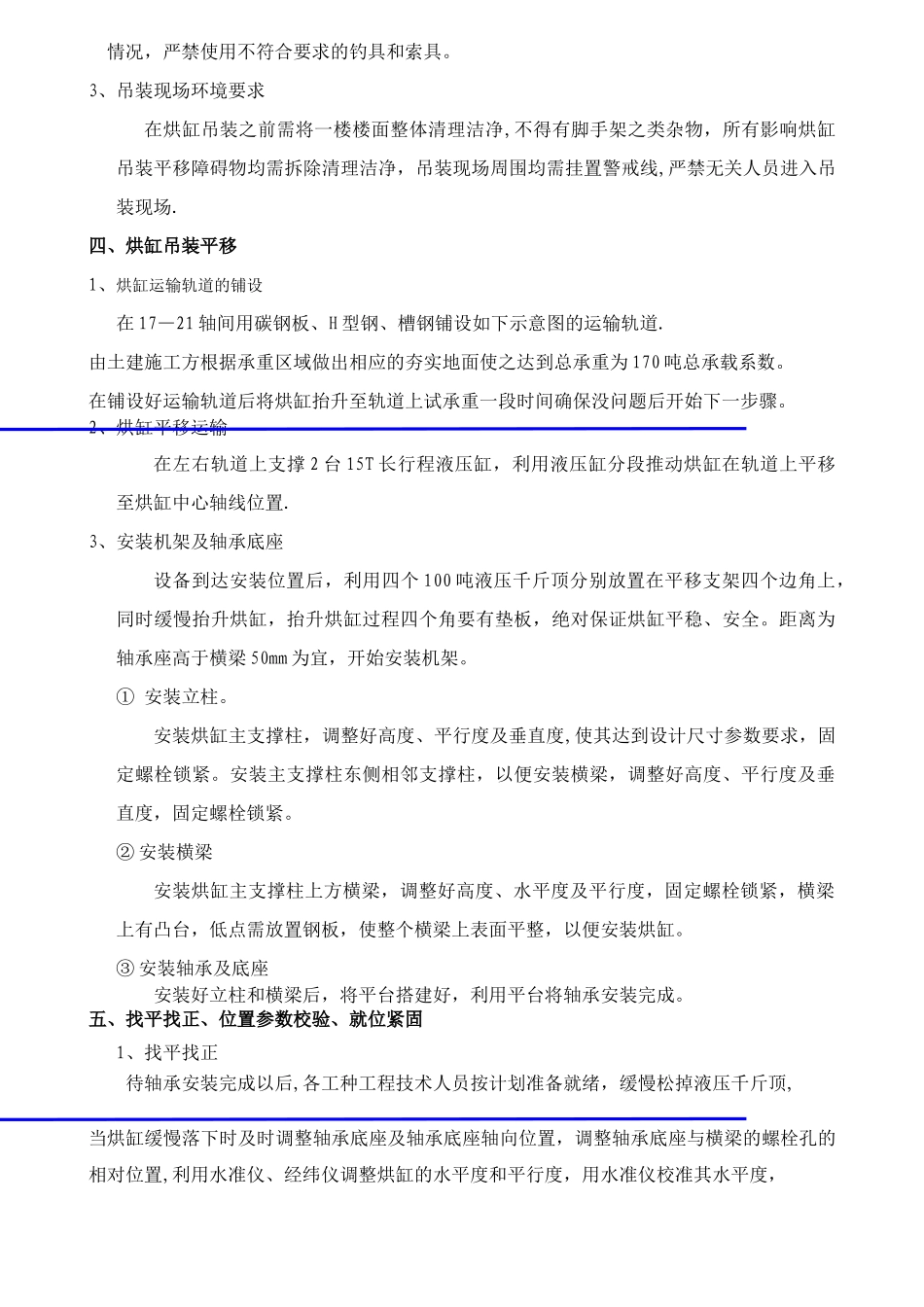

预埋螺栓施工方案及烘缸吊装方案---副本_第2页
2/3

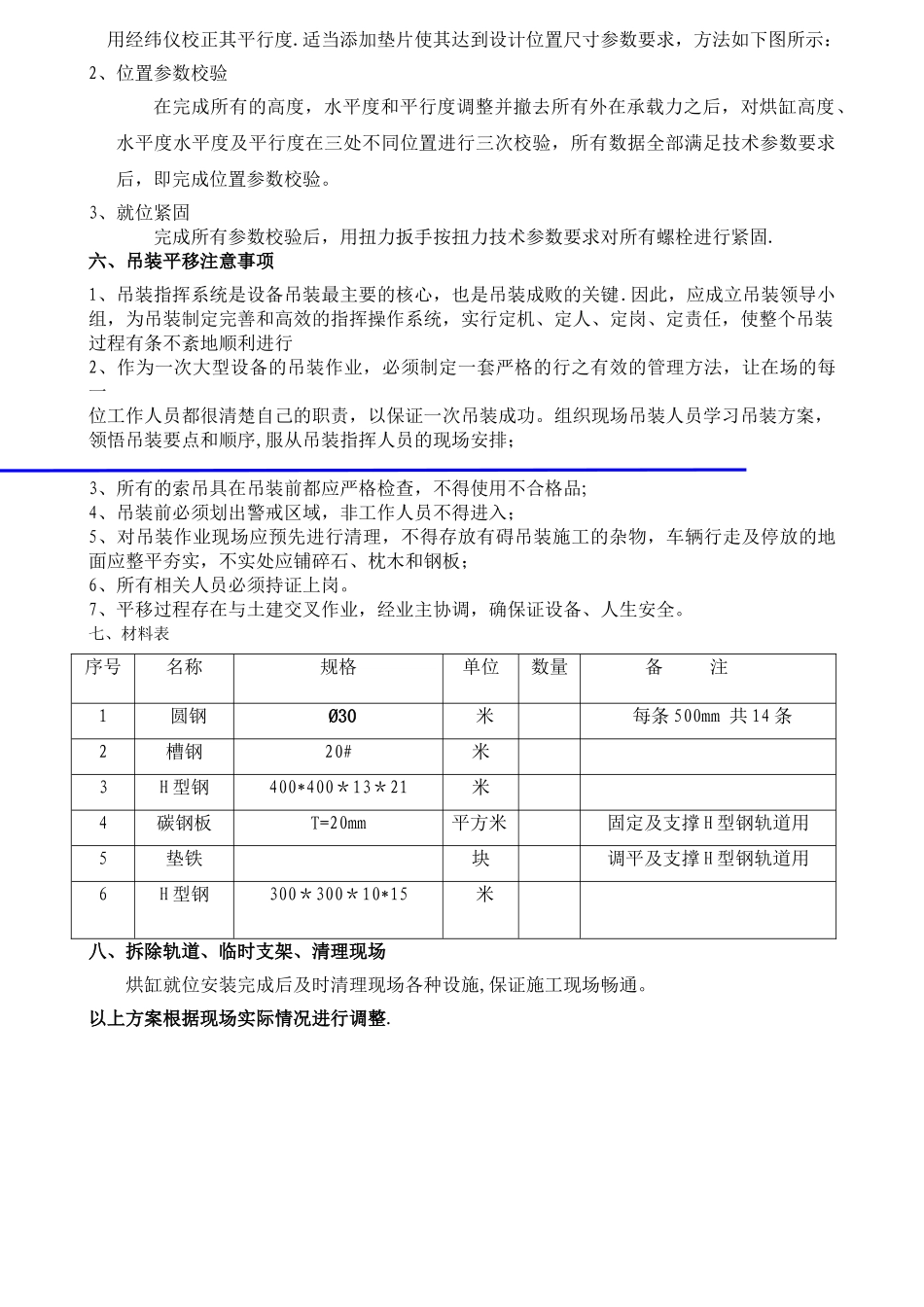

预埋螺栓施工方案及烘缸吊装方案---副本_第3页
3/3
纸机烘缸施工方案一:工程概况烘缸净重 145 吨,连同底座支撑架及附件总重量约 155 吨,直径 5557mm,总长(包括烘缸轴)为 9230mm,安装在纸机车间一楼,室内行车无法起吊,大型汽车吊也无法进入车间内部进行起吊,烘缸到货后考虑用自制轨道,并用液压缸推动,将它送到安装位置,然后用液压千斤顶提升就位.二:工艺流程烘缸平移轨道制作及铺设 烘缸吊装前期准备工作 烘缸顶至平移轨道开始平移 平移运输至安装位置顶升至比横梁高 50mm 机架及轴承的安装 就位并进行水平与垂直的校正 紧固连接件及清理。三:烘缸吊装方案1:烘缸平移轨道制作及铺设烘缸重达 153 吨,从现场情况来看烘缸只能在 13—21 轴间架设运输轨道进行平移。(1):烘缸平移轨道用两根 HW400*400*13*21 的 H 型钢,H 型钢之间的接缝处在下面垫设厚钢板,并与 H 型钢之间点焊加固.H 型钢底部每间隔 1 米平铺 1000*1500*20 的钢板增加承重面注意:尽量保证两根 H 型钢之间的中心线与烘缸安装中心线在同一条线上避开烘缸移到安装位置后再左右移动。(2):在两根 H 型钢底部每隔 300mm 用不同厚度的垫铁垫实,整个 H 型钢面必须进行找正找平。特别注意:平移烘缸时所用的滚筒为¢30 的实芯圆钢,共需 14 条,在设备底座与 H 型钢之间每间隔一米铺设一根 500mm 长的实芯圆钢;本次吊装所用到 的 H 型钢上下两个翼板间均需焊接钢板,以加强 H 型钢承重力,钢板厚度 20mm,间隔 1米,左右两侧交叉焊接,如下图所示:三、烘缸吊装前期准备工作1、施工人员准备 起重指挥 1 名及具有起重经验的操作人员、并配备焊工、现场安全人员。特别工种必须持证上岗,施工人员必须从事过类似的工程并且经过安全技术交底.2、起重机械设备准备100 吨液压千斤顶 4 台,10T 手拉葫芦 1 个,电焊机 2 台,气割工具一套, 15T 液压缸2 个.车辆及吊装设备使用前,需进行各种机械性能检查,车况必须良好;吊装设备要由专人认真检查,看有无腐蚀、打滑,漏油、跑链、变形等现象,钢丝绳不允许有损伤及断丝情况,严禁使用不符合要求的钓具和索具。3、吊装现场环境要求在烘缸吊装之前需将一楼楼面整体清理洁净,不得有脚手架之类杂物,所有影响烘缸吊装平移障碍物均需拆除清理洁净,吊装现场周围均需挂置警戒线,严禁无关人员进入吊装现场.四、烘缸吊装平移1、烘缸运输轨道的铺设 在 17—21 轴间用碳钢板、H 型钢、槽钢铺设如下示意图的运输轨道.由土...
