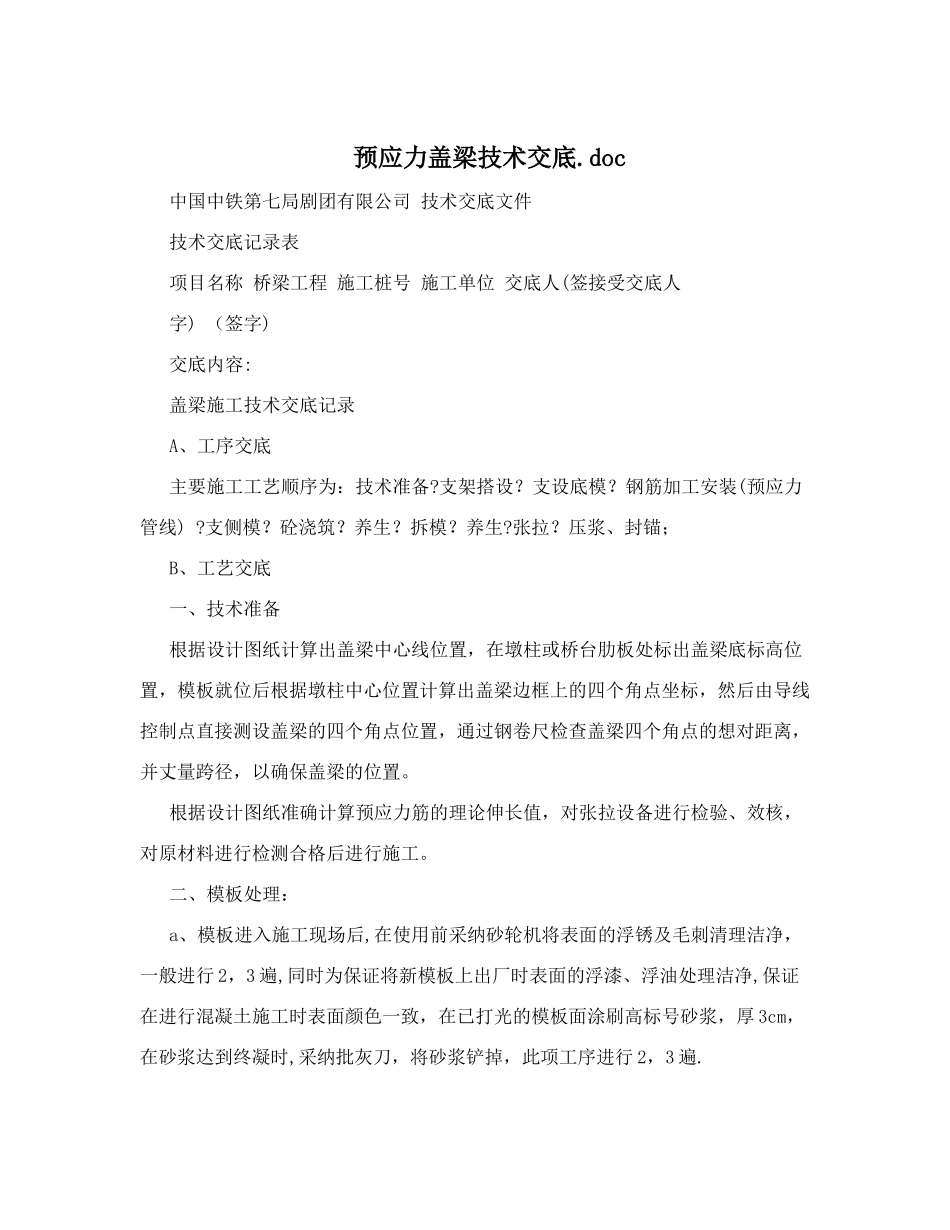

预应力盖梁技术交底.doc中国中铁第七局剧团有限公司 技术交底文件 技术交底记录表 项目名称 桥梁工程 施工桩号 施工单位 交底人(签接受交底人字) （签字) 交底内容: 盖梁施工技术交底记录 A、工序交底 主要施工工艺顺序为：技术准备?支架搭设？支设底模？钢筋加工安装(预应力管线) ?支侧模？砼浇筑？养生？拆模？养生?张拉？压浆、封锚； B、工艺交底 一、技术准备 根据设计图纸计算出盖梁中心线位置，在墩柱或桥台肋板处标出盖梁底标高位置，模板就位后根据墩柱中心位置计算出盖梁边框上的四个角点坐标，然后由导线控制点直接测设盖梁的四个角点位置，通过钢卷尺检查盖梁四个角点的想对距离，并丈量跨径，以确保盖梁的位置。 根据设计图纸准确计算预应力筋的理论伸长值，对张拉设备进行检验、效核，对原材料进行检测合格后进行施工。 二、模板处理： a、模板进入施工现场后,在使用前采纳砂轮机将表面的浮锈及毛刺清理洁净，一般进行 2，3 遍,同时为保证将新模板上出厂时表面的浮漆、浮油处理洁净,保证在进行混凝土施工时表面颜色一致，在已打光的模板面涂刷高标号砂浆，厚 3cm，在砂浆达到终凝时,采纳批灰刀，将砂浆铲掉，此项工序进行 2，3 遍. b、由于在两节模板的接头处，均设置为子母缝,在进行模板拼接时会出现错台和凹凸现象,针对两节模板的错台和凸出现象，先采纳砂轮机进行将其磨平，保证整体一个平面，对于模板缝和凹进部分，也先用砂轮机进行处理，然后采纳腻子灰进行找平处理，最后再用磨光机将腻子灰打光、磨平,确保拼接后无接缝、错台现象。 c、为保证在混凝土施工后颜色一致以及达到最好的脱模效果，模板表面脱模剂采纳北京沃柏华科贸有限公司生产的 BT—20 模板漆，在进行模板表面处理合格后，用模板漆均匀的刷涂三遍，该漆凝固后，漆面光亮，耐水耐磨，利于气泡的排除。为保证最佳效果,每涂刷一中国中铁第七局剧团有限公司 技术交底文件 次连续使用周转次数不超过 3 次。 三、支设底模 支模前先将钢棒穿插在先前墩顶预留的孔洞内,并在其上铺设工字钢，工字钢上架设 15*15cm 的方木，两根工字钢内存焊接连接钢筋或设对拉螺杆;在盖梁浇筑前将所有扣件重拧一遍，防止松动或漏拧。 采纳 25t 吊车配合人工进行钢棒和槽钢,工字钢的吊装,安装平台要稳定，位置准确。在安装时注意对墩柱的保护工作,现场派专人进行吊装指挥，防止对墩柱碰撞,造成损坏. 底模拼装安装完毕，采纳自动安平水准仪精确控...
