预应力管桩施工工艺流程图

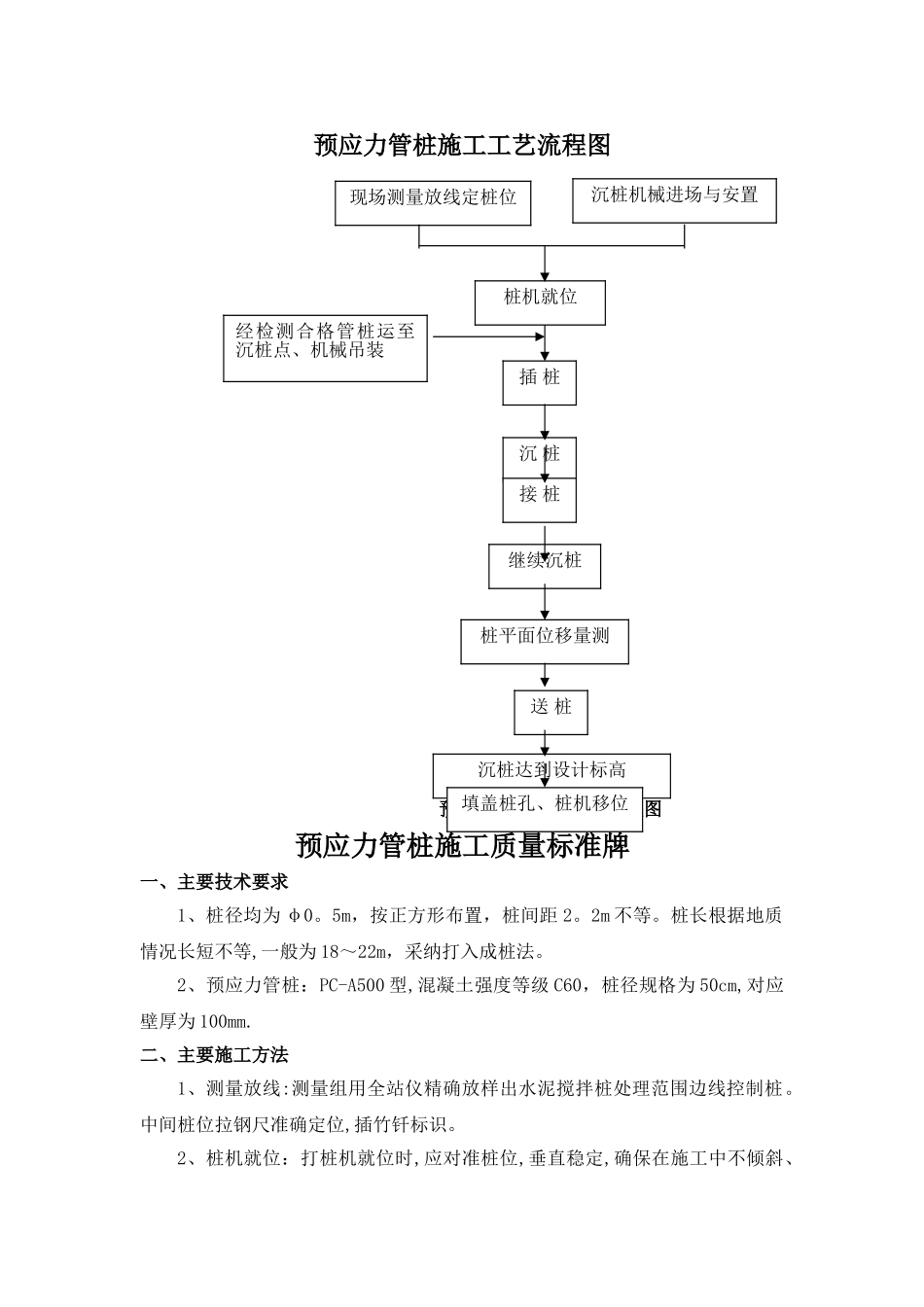

预应力管桩施工工艺流程图_第1页
1/3
预应力管桩施工工艺流程图_第2页
2/3

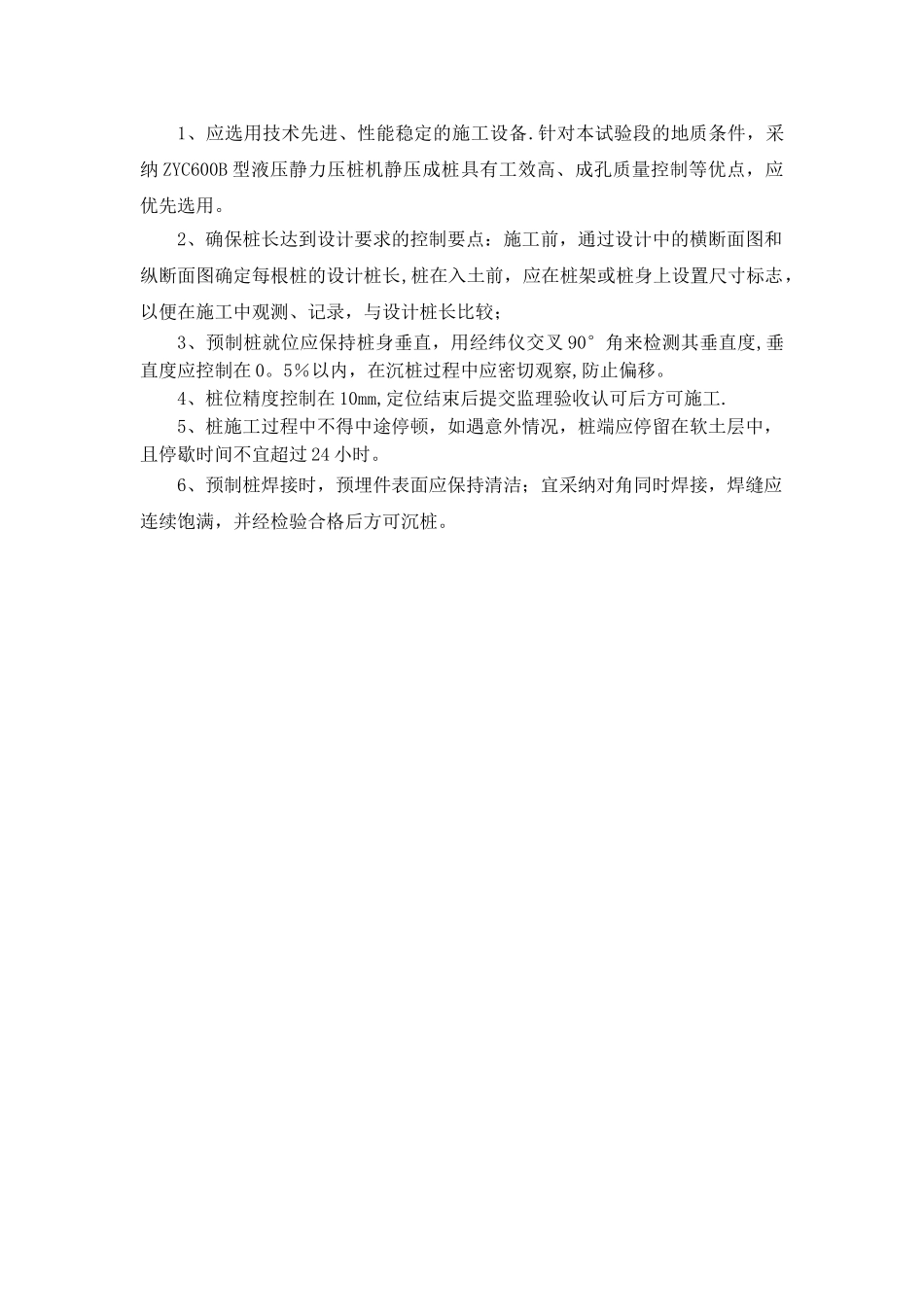

预应力管桩施工工艺流程图_第3页
3/3
预应力管桩施工工艺流程图预应力管桩施工工艺流程图预应力管桩施工质量标准牌一、主要技术要求1、桩径均为 φ0。5m,按正方形布置,桩间距 2。2m 不等。桩长根据地质情况长短不等,一般为 18~22m,采纳打入成桩法。2、预应力管桩:PC-A500 型,混凝土强度等级 C60,桩径规格为 50cm,对应壁厚为 100mm.二、主要施工方法1、测量放线:测量组用全站仪精确放样出水泥搅拌桩处理范围边线控制桩。中间桩位拉钢尺准确定位,插竹钎标识。2、桩机就位:打桩机就位时,应对准桩位,垂直稳定,确保在施工中不倾斜、现场测量放线定桩位沉桩机械进场与安置桩机就位经检测合格管桩运至沉桩点、机械吊装插 桩沉 桩接 桩继续沉桩桩平面位移量测送 桩沉桩达到设计标高填盖桩孔、桩机移位移动。 3、起吊预制桩:先拴好吊桩的钢丝绳及索具,然后应用索具捆绑住桩上端约 50cm 处,起动机器起吊预制桩,使桩尖对准桩位中心,缓缓放下插入土中。插桩必须正直,其垂直度偏差不得超过 0。5%,再在桩顶扣好桩帽,即可卸去索具.桩帽与桩周边应留 5—10cm 的间隙,锤与桩帽、桩帽与桩顶之间应有相应的弹性衬垫,一般采纳麻袋、纸皮或木砧等衬垫材料,锤击压缩后的厚度采纳150mm,在锤击过程中,应常常检查,及时更换. 4、稳桩:桩尖插入桩位后,先用低锤击一二下,桩入土一定深度后,再使桩垂直稳定.10m 以内短桩可目测纵横双向校正,10m 以上或打接桩必须用线锤或经纬仪纵横双向校正。 5、打桩:桩在入土前,应在桩架或桩身上设置尺寸标志,以便在施工中观测、记录。打桩开始时应用较低落距,并在两个方向观察其垂直度;当入土达到一定深度,确认方向无误后,再按 1。8m 的落距锤击。 6、接桩:(1)管桩现场采纳长度分别为 12m 和 8m 两节焊接接桩,焊接接桩的预埋铁件表面应清洁,上下节之间的间隙应用铁片垫密焊牢。焊接时,应实行对称焊接,以减少变形,焊缝应连续、饱满。(2) 接桩一般在距离地面 1m 左右进行。上下节桩的中心线偏差不得大于10mm,节点弯曲矢量不得大于 20mm。 (3) 接桩处的焊缝应自然冷却 10-15min 后才打入土中,对外露铁件应刷防腐漆。 7、送桩:送桩时,“送桩(工具)"的中心线应与桩身吻合一致方能进行送桩。送桩深度一般不宜超过 2m。 8、桩的打入深度和贯入度应根据地质资料核对桩尖入土深处的地质情况进行控制,采纳桩长和压力值双控。符合设计要求后,方可收锤,移动桩机。9、打桩时应由专职记录员做好施工记录。开始...
