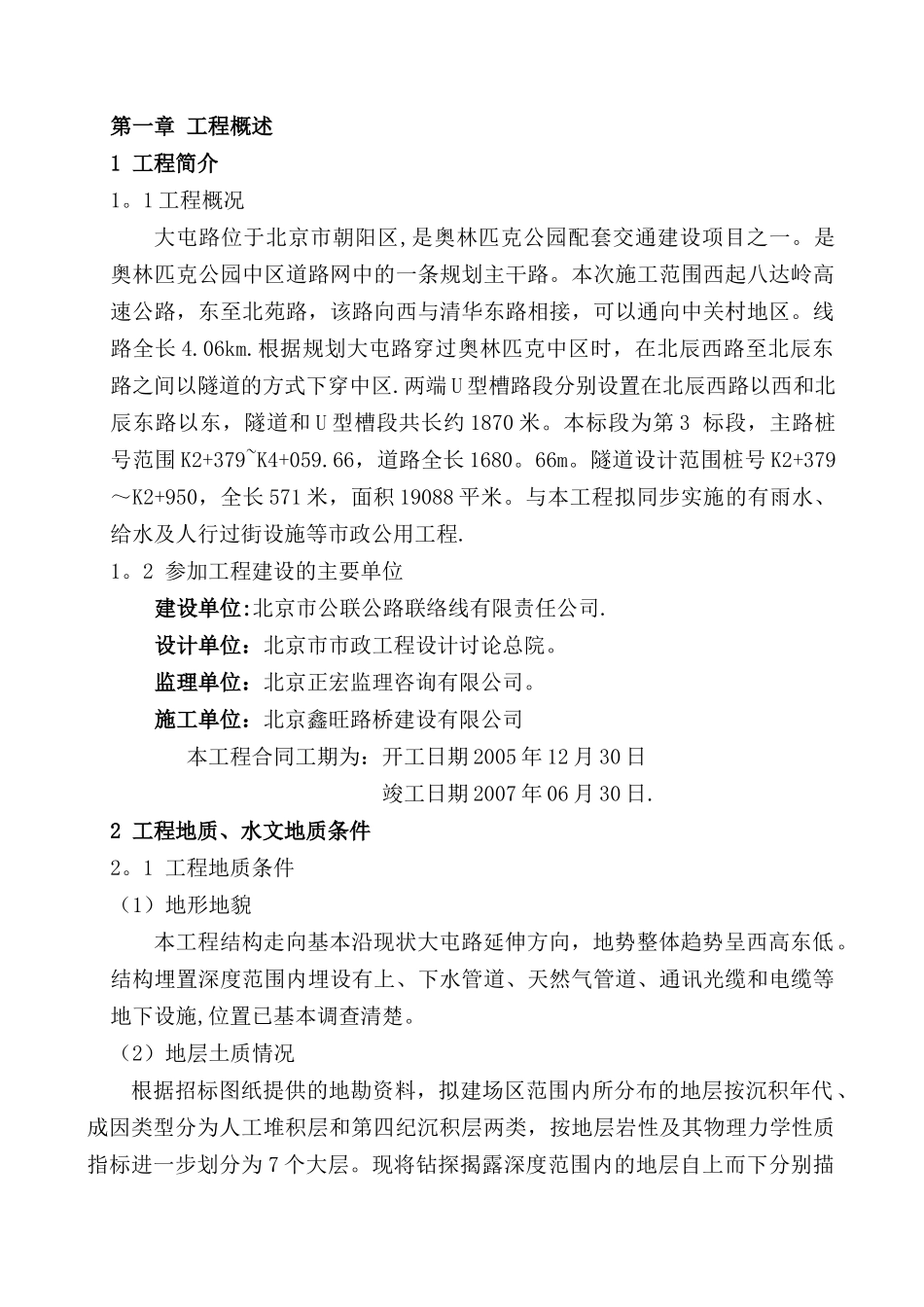

第一章 工程概述 1 工程简介 1。1 工程概况大屯路位于北京市朝阳区,是奥林匹克公园配套交通建设项目之一。是奥林匹克公园中区道路网中的一条规划主干路。本次施工范围西起八达岭高速公路,东至北苑路,该路向西与清华东路相接,可以通向中关村地区。线路全长 4.06km.根据规划大屯路穿过奥林匹克中区时,在北辰西路至北辰东路之间以隧道的方式下穿中区.两端 U 型槽路段分别设置在北辰西路以西和北辰东路以东,隧道和 U 型槽段共长约 1870 米。本标段为第 3 标段,主路桩号范围 K2+379~K4+059.66,道路全长 1680。66m。隧道设计范围桩号 K2+379~K2+950,全长 571 米,面积 19088 平米。与本工程拟同步实施的有雨水、给水及人行过街设施等市政公用工程.1。2 参加工程建设的主要单位建设单位:北京市公联公路联络线有限责任公司.设计单位:北京市市政工程设计讨论总院。监理单位:北京正宏监理咨询有限公司。施工单位:北京鑫旺路桥建设有限公司 本工程合同工期为:开工日期 2005 年 12 月 30 日竣工日期 2007 年 06 月 30 日.2 工程地质、水文地质条件2。1 工程地质条件(1)地形地貌本工程结构走向基本沿现状大屯路延伸方向,地势整体趋势呈西高东低。结构埋置深度范围内埋设有上、下水管道、天然气管道、通讯光缆和电缆等地下设施,位置已基本调查清楚。(2)地层土质情况 根据招标图纸提供的地勘资料,拟建场区范围内所分布的地层按沉积年代、成因类型分为人工堆积层和第四纪沉积层两类,按地层岩性及其物理力学性质指标进一步划分为 7 个大层。现将钻探揭露深度范围内的地层自上而下分别描述如下:1) 人工堆积层:房渣土、碎石填土①,中亚粘土填土、轻亚粘土填土① 1,总堆积厚度 0.8~4.9m 不等。2) 第四纪沉积层:a. 轻亚粘土、中亚粘土②,亚砂土② 1,轻亚粘土、中亚粘土② 2,重亚粘土、粘土② 3 粉砂、细砂② 4;b. 中亚粘土、轻亚粘土③,亚砂土③ 1,中亚粘土、轻亚粘土③ 2,粘土、重亚粘土③ 3,粉砂、细砂③ 4;c. 中亚粘土、轻亚粘土④,亚砂土④ 1 中亚粘土、重亚粘土④ 2,粉砂、细砂④ 3;d. 中亚粘土、轻亚粘土⑤,粘土、重亚粘土⑤ 1,亚砂土⑤ 2,细砂、粉砂⑤ 3;e. 中亚粘土、轻亚粘土⑥,粘土、重亚粘土⑥ 1 亚砂土⑥ 2 细砂、中砂⑥ 3;f. 圆砾⑦。本标段隧道底标高为 32.44~31.3m,坐落于第③层中亚粘土、轻亚粘土及第④层中亚粘土、轻亚粘土。2。2...
