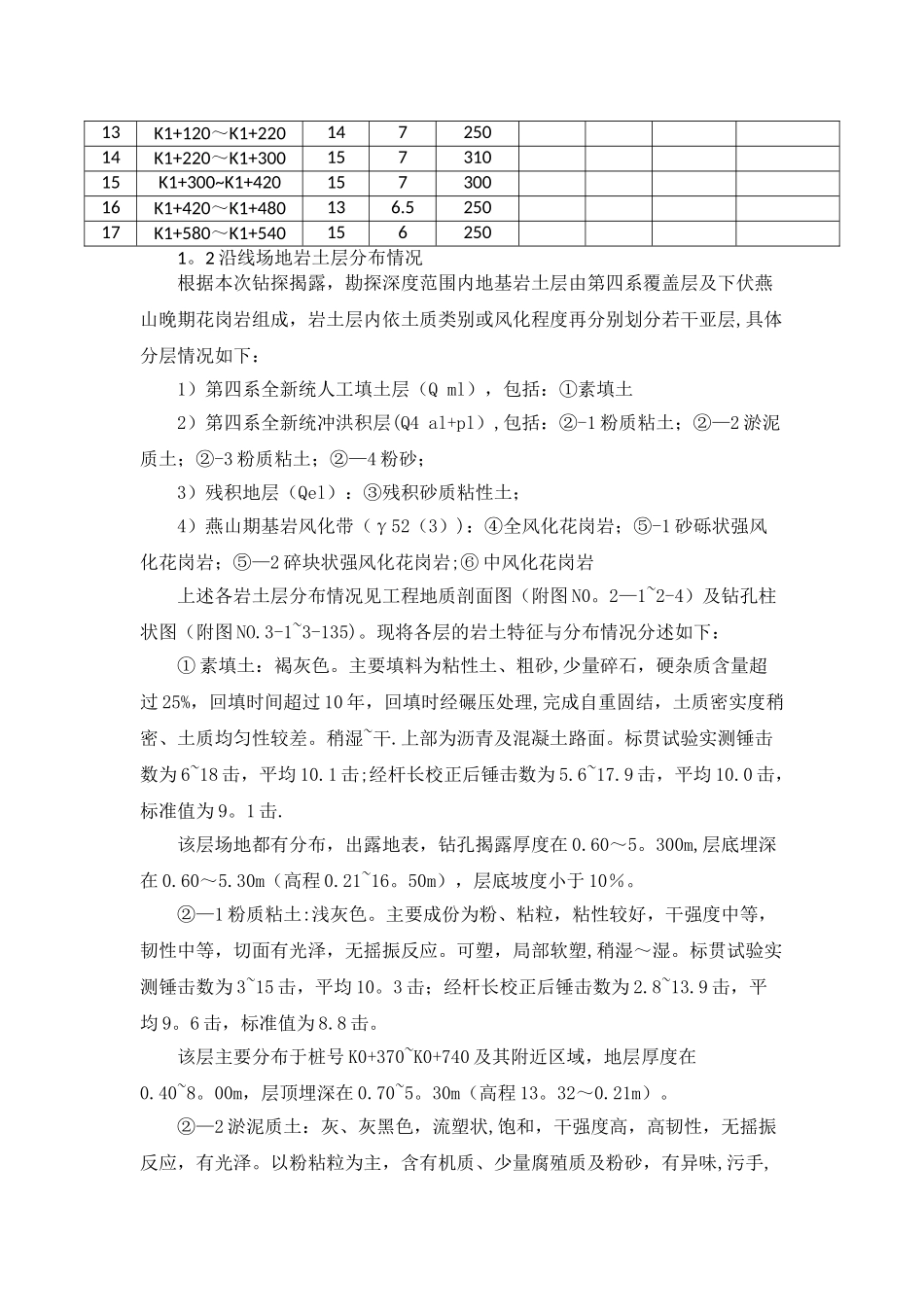

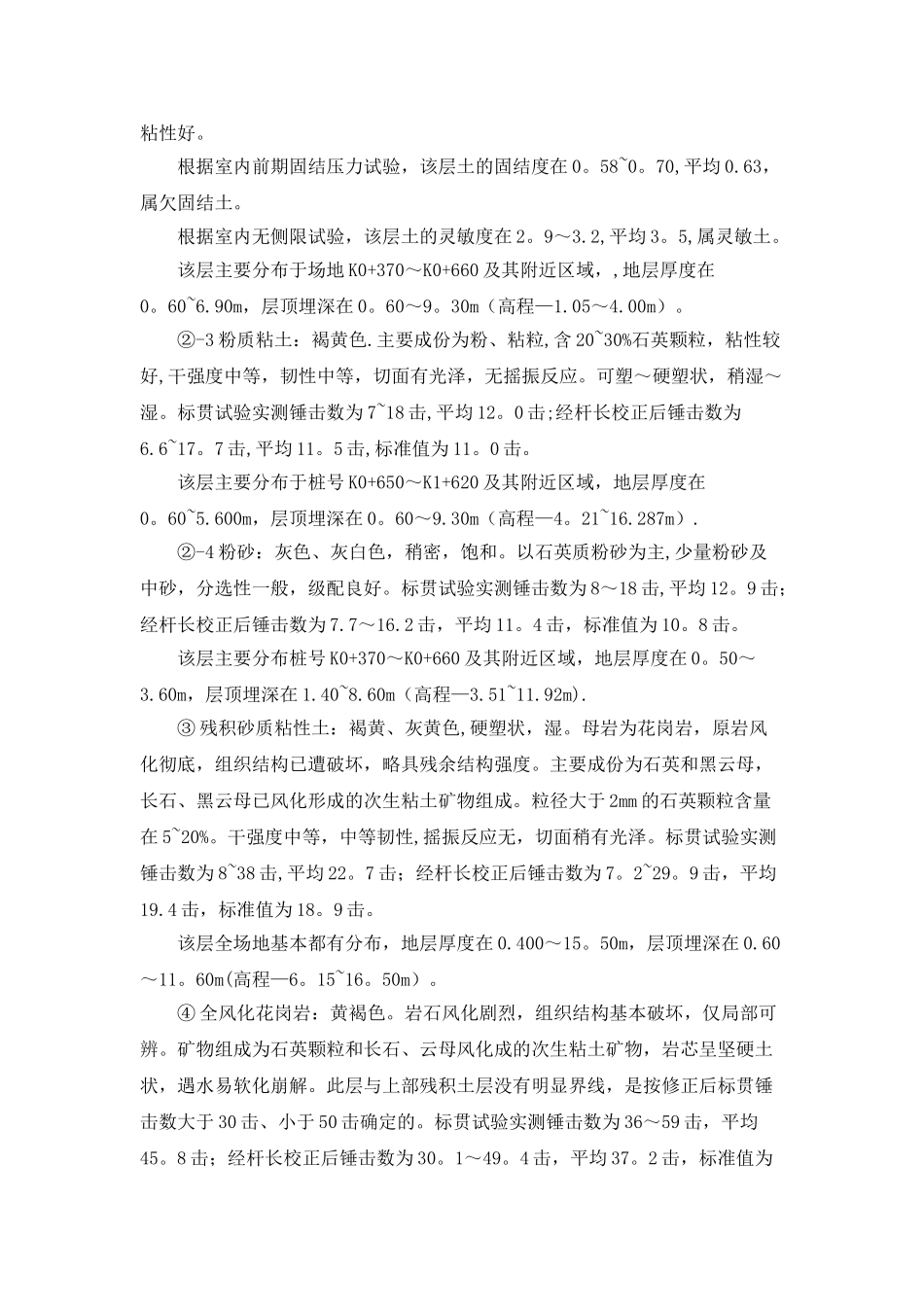

疏港路下穿仙岳路通道工程预应力锚索施工作业指导书 中交三航局厦门市疏港路下穿仙岳路通道工程项目经理部 2024-01—04疏港路下穿仙岳路通道工程预应力锚索施工作业指导书一、工程概况1.1工程概况疏港路下穿仙岳路通道工程左线通道下穿仙岳路、东渡港北通道、南通道三个交叉口，全长1280m,其中暗埋段长895m；右线通道下穿北通道、仙岳路二个交叉口，全长750m，其中暗埋段长370m。工程内容包括下穿通道、地面道路改造、管线迁改、人行天桥、照明、绿化等。根据设计图纸要求，本工程预应力锚索施工根数为2105根,钢绞线总长度为144945米，注浆总量为797。2立方米。预应力锚索根据不同开挖深度、不同土层设置1～2道，具体参数如下表所示：预应力锚索参数表序号里程第一道锚索第二道锚索备注锚固段（m）自由段(m）抗拔力(KN)锚固段(m）自由段（m)抗拔力(KN）1K0+425～K0+4652273302K0+465~K0+525227.53653K0+525～K0+565197。5330156。52704K0+545～K0+565218。5370196.5360东侧泵房5K0+565～K0+660187335146。52406K0+660～K0+7201873307K0+720~K0+8001773458K0+800～K0+8851673109K0+885~K0+95015725010K0+950～K1+06015726011K1+060～K1+12015726012K1+085～K1+105168.5300156。5250东侧泵房13K1+120～K1+22014725014K1+220～K1+30015731015K1+300~K1+42015730016K1+420～K1+480136.525017K1+580～K1+5401562501。2 沿线场地岩土层分布情况根据本次钻探揭露，勘探深度范围内地基岩土层由第四系覆盖层及下伏燕山晚期花岗岩组成，岩土层内依土质类别或风化程度再分别划分若干亚层,具体分层情况如下：1）第四系全新统人工填土层（Q ml），包括：①素填土2）第四系全新统冲洪积层(Q4 al+pl）,包括：②-1 粉质粘土；②—2 淤泥质土；②-3 粉质粘土；②—4 粉砂；3）残积地层（Qel）：③残积砂质粘性土；4）燕山期基岩风化带（γ52（3）)：④全风化花岗岩；⑤-1 砂砾状强风化花岗岩；⑤—2 碎块状强风化花岗岩;⑥ 中风化花岗岩 上述各岩土层分布情况见工程地质剖面图（附图 N0。2—1~2-4）及钻孔柱状图（附图 NO.3-1~3-135)。现将各层的岩土特征与分布情况分述如下：① 素填土：褐灰色。主要填料为粘性土、粗砂,少量碎石，硬杂质含量超过 25%，回填时间超过 10 年，回填时经碾压处理,完成自重固结，土质密实度稍密、土质均匀性较差。稍湿~干.上部为沥青及混凝土路面。标贯试验实测锤击数为 6~18 击，平均 10.1 击;经杆长校正后锤击...
