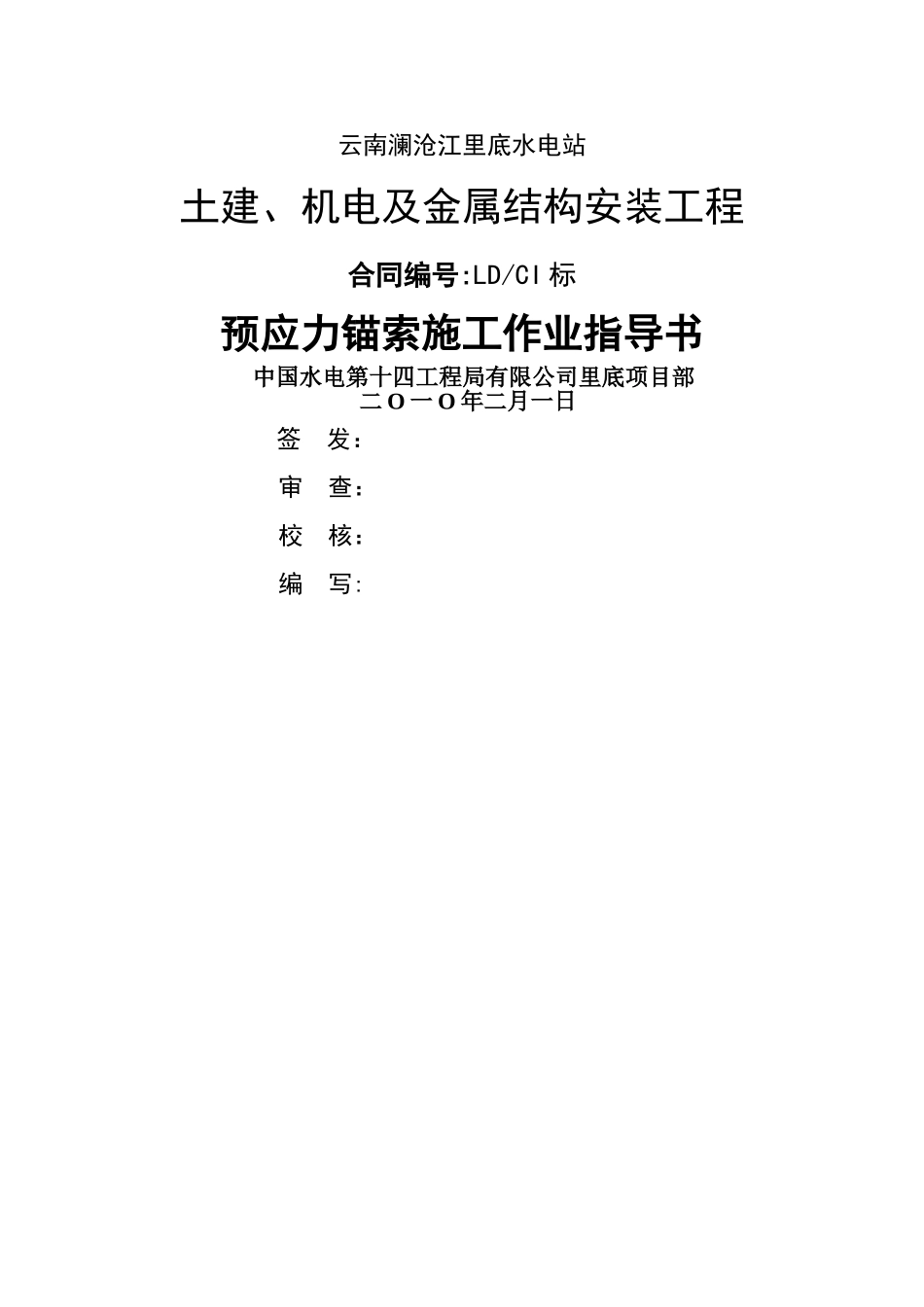

云南澜沧江里底水电站土建、机电及金属结构安装工程合同编号:LD/CI 标预应力锚索施工作业指导书 中国水电第十四工程局有限公司里底项目部 二 O 一 O 年二月一日签 发：审 查：校 核：编 写:预应力锚索施工作业指导书【编制目的】为了使里底水电站主体土建工程 C1 标预应力锚索施工严格根据设计和法律规范进行,使现场施工操作程序化、法律规范化，确保工程质量和施工安全,特编制本预应力锚索施工作业指导书，以指导本标段预应力锚索的施工.【适用范围】本标所有预应力锚索。【编制依据】招投标文件;里底水电站各部位开挖支护设计图；《澜沧江里底电站工程边坡支护施工技术要求》；《预应力锚索施工技术法律规范》等。一、工程概述里底电站边坡覆盖层主要采纳 1000kN 预应力锚索、混凝土板锚固，锚索型式有无粘结型和粘结型两种，长度有 L=15m~30m，主要布置在：左岸导流明渠、溢洪道及下游防护边坡;倮打塘石料开采区边坡；右副坝坝基、泄洪底孔及下游防护边坡；左岸上坝公路挡墙贴坡混凝土范围内预应力锚索,部分为 600KN 预应力锚索（按 1000KN 锚索组装)。预应力钢绞线采纳 7φ5(φ15。2mm）高强低松弛钢绞线(强度标准值为 1860MPa），分别对覆盖层或岩体进行锚固。二、施工准备1、技术方面锚索施工前，施工队（班组）必须收集和讨论所有相关的技术资料—设计图纸、各类通知单及施工法律规范等。明确锚索具体布置部位和设计参数及地质情况概况，并分区域、分部位锚索编号，以方便现场施工及资料填写。锚索布置由测量人员详细标注(高程与桩号），并事先检查其断面是否欠挖,欠挖要事先处理。2、材料方面预应力锚索所用材料有：钢绞线、钢筋、水泥、水和外加剂。 (1） 本工程粘结式预应力锚索钢绞线采纳 7φ5(φ15.2）高强低松弛钢绞线(强度标准值为 1860MPa）；无粘结预应力锚索钢绞线采纳高强低松弛 PE 防护管钢绞线.（2） 锚墩钢筋按图纸要求选用及加工。（3) 锚索注浆用水泥为业主统供剑川 P。O42.5 水泥；砂采纳最大粒径小于 2。5mm 的中细砂；浆液拌制用水为不含有害矿物和 污 渍 的 清 水 。 本 工 程 采 纳 左 岸 坝 肩 EL 。 1850m 和 右 岸 坝 肩EL。1910m 水池供水,或抽用澜沧江江水;采纳的外加剂有速凝剂等，其品质不得含有对锚索产生腐蚀作用的成份，掺量通过试验确定，并报监理工程师批准。（4) 所有原材料都必须是经业主和监理批准、进场验收合格的产品，否则不能使用。原...
