风冷模块培训资料

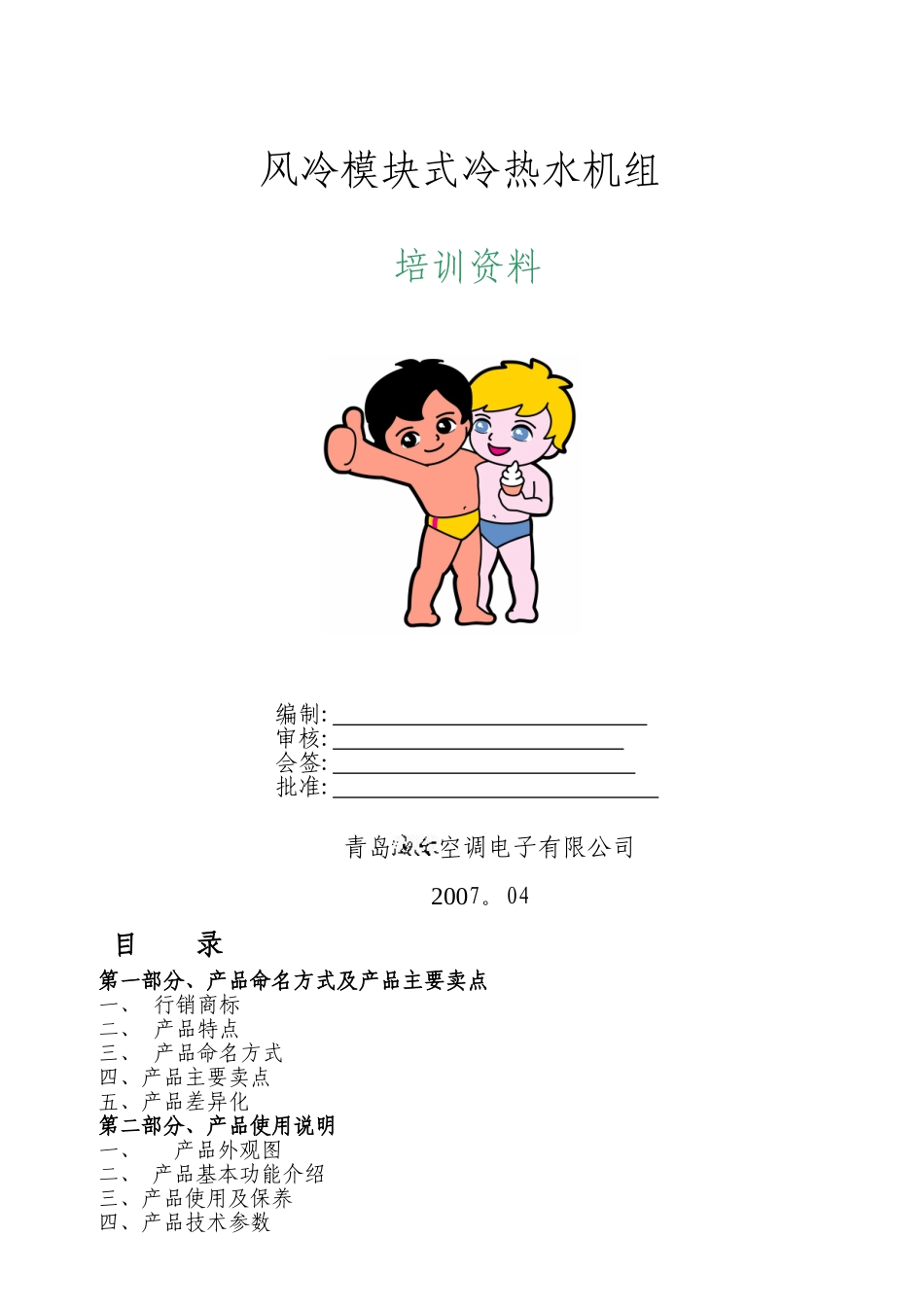

风冷模块培训资料_第1页
1/44

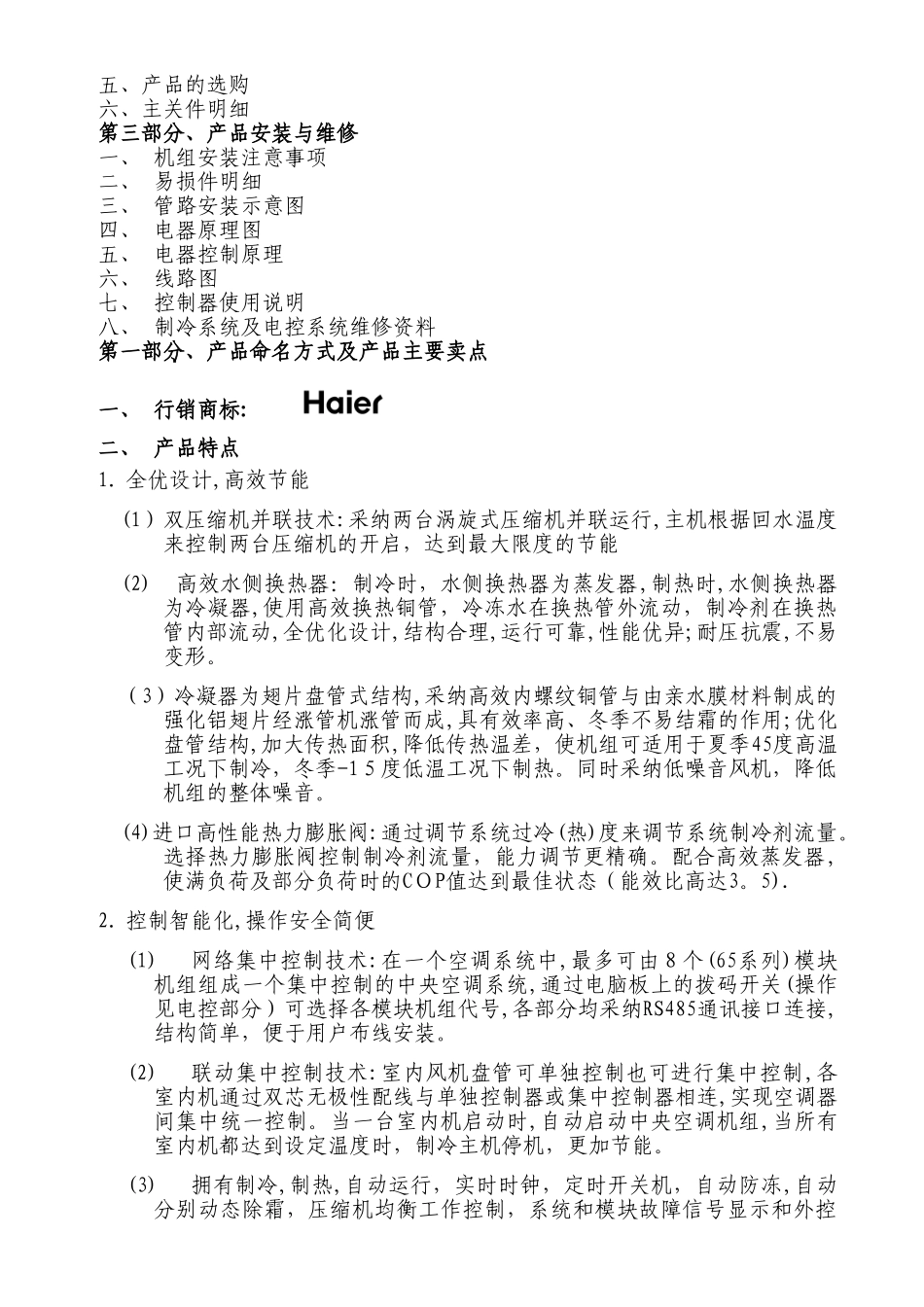

风冷模块培训资料_第2页
2/44

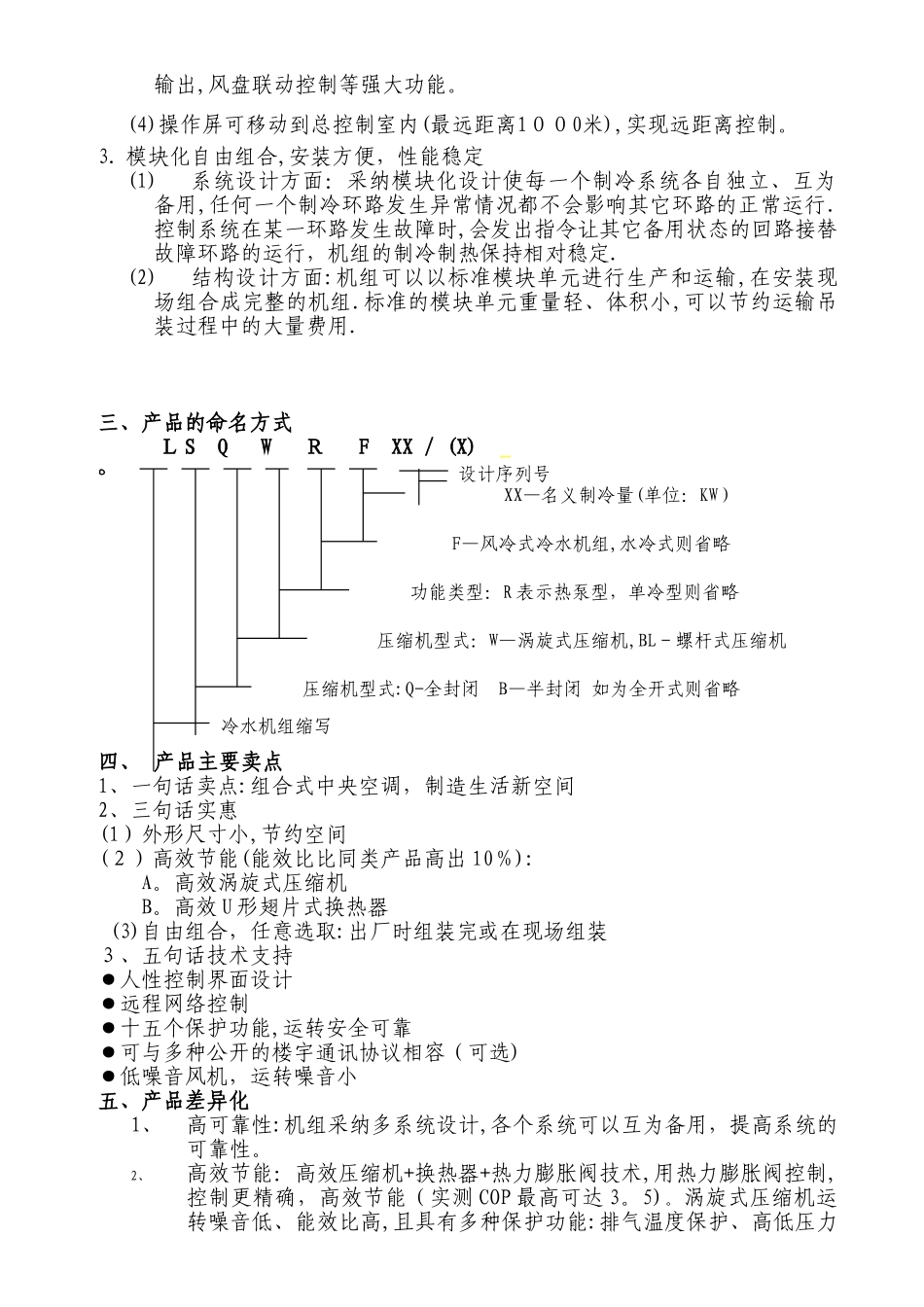

风冷模块培训资料_第3页
3/44
风冷模块式冷热水机组培训资料编制: 审核: 会签: 批准: 青岛空调电子有限公司7。04目 录第一部分、产品命名方式及产品主要卖点一、 行销商标二、 产品特点三、 产品命名方式四、产品主要卖点五、产品差异化第二部分、产品使用说明一、 产品外观图二、 产品基本功能介绍三、产品使用及保养四、产品技术参数五、产品的选购六、主关件明细第三部分、产品安装与维修一、 机组安装注意事项二、 易损件明细三、 管路安装示意图四、 电器原理图五、 电器控制原理六、 线路图七、 控制器使用说明八、 制冷系统及电控系统维修资料第一部分、产品命名方式及产品主要卖点一、 行销商标: 二、 产品特点1. 全优设计,高效节能(1)双压缩机并联技术:采纳两台涡旋式压缩机并联运行,主机根据回水温度来控制两台压缩机的开启,达到最大限度的节能(2) 高效水侧换热器:制冷时,水侧换热器为蒸发器,制热时,水侧换热器为冷凝器,使用高效换热铜管,冷冻水在换热管外流动,制冷剂在换热管内部流动,全优化设计,结构合理,运行可靠,性能优异;耐压抗震,不易变形。(3)冷凝器为翅片盘管式结构,采纳高效内螺纹铜管与由亲水膜材料制成的强化铝翅片经涨管机涨管而成,具有效率高、冬季不易结霜的作用;优化盘管结构,加大传热面积,降低传热温差,使机组可适用于夏季45度高温工况下制冷,冬季-15度低温工况下制热。同时采纳低噪音风机,降低机组的整体噪音。(4)进口高性能热力膨胀阀:通过调节系统过冷(热)度来调节系统制冷剂流量。选择热力膨胀阀控制制冷剂流量,能力调节更精确。配合高效蒸发器,使满负荷及部分负荷时的COP值达到最佳状态(能效比高达3。5).2. 控制智能化,操作安全简便(1)网络集中控制技术:在一个空调系统中,最多可由8个(65系列)模块机组组成一个集中控制的中央空调系统,通过电脑板上的拨码开关(操作见电控部分)可选择各模块机组代号,各部分均采纳RS485通讯接口连接,结构简单,便于用户布线安装。(2)联动集中控制技术:室内风机盘管可单独控制也可进行集中控制,各室内机通过双芯无极性配线与单独控制器或集中控制器相连,实现空调器间集中统一控制。当一台室内机启动时,自动启动中央空调机组,当所有室内机都达到设定温度时,制冷主机停机,更加节能。(3)拥有制冷,制热,自动运行,实时时钟,定时开关机,自动防冻,自动分别动态除霜,压缩机均衡工作控制,系统和模块故障信号显示和外控输出,风盘联动控制等强大功能。(4)操作屏可移动...
