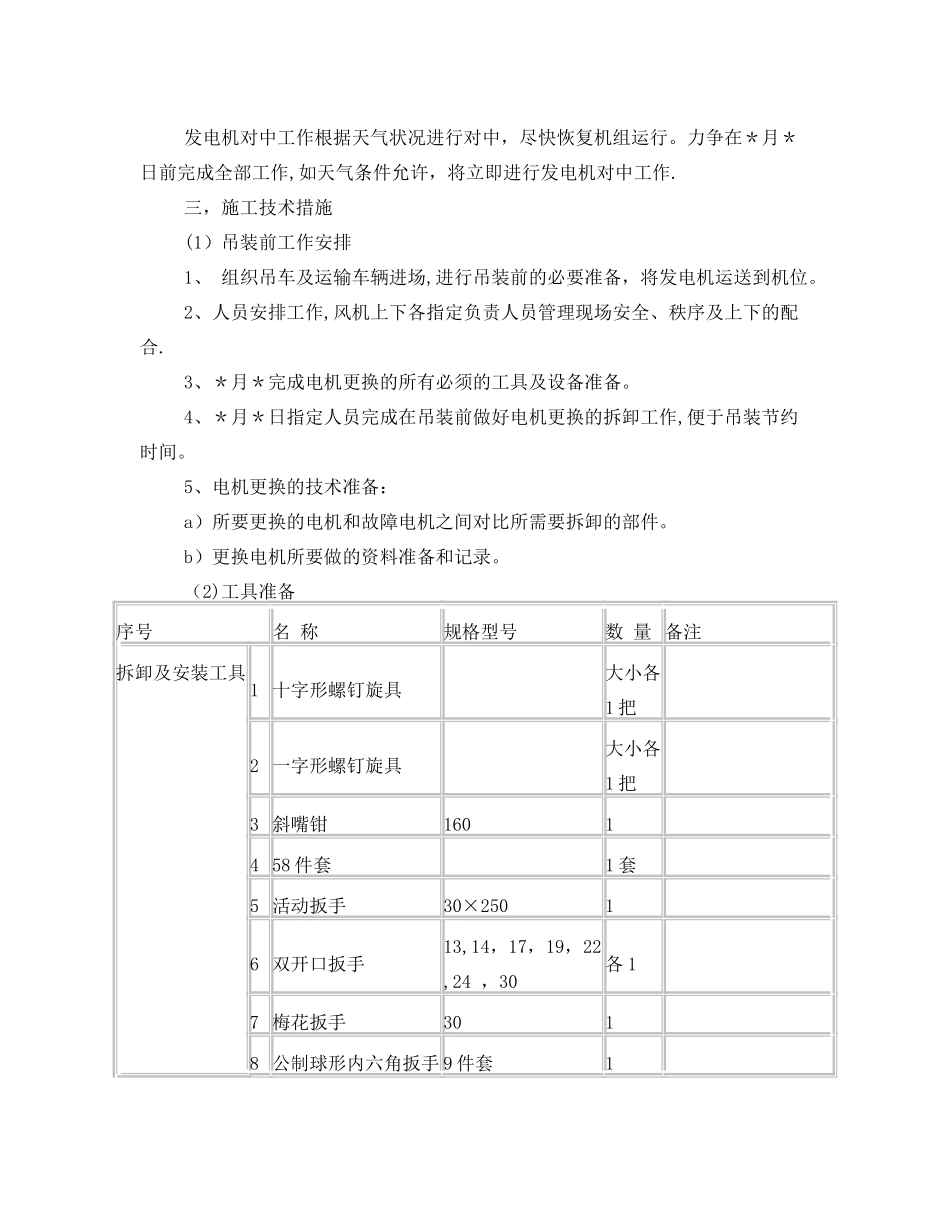

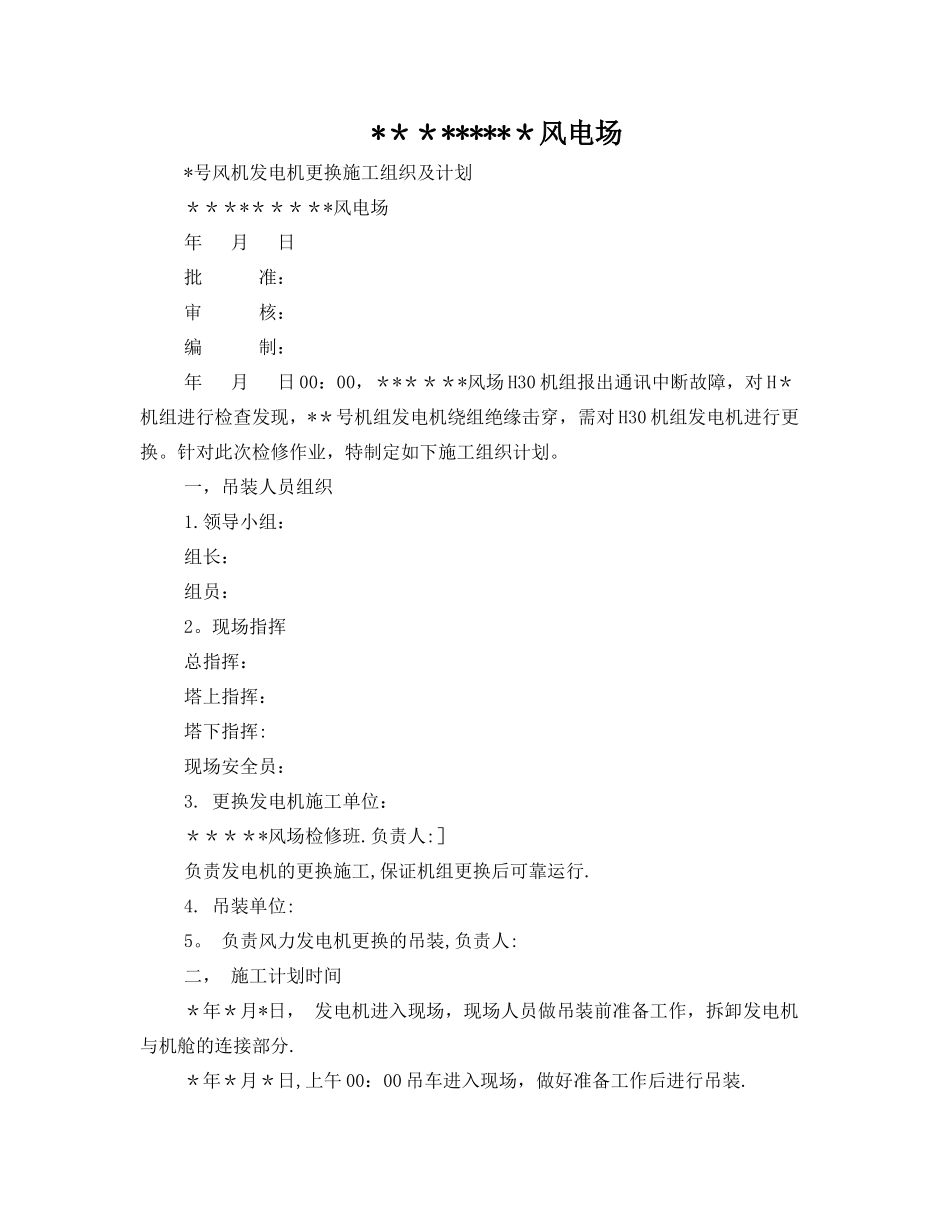

*＊＊*****＊风电场*号风机发电机更换施工组织及计划＊＊＊*＊＊＊＊*风电场年 月 日批 准：审 核：编 制：年 月 日 00：00，＊*＊＊＊*风场 H30 机组报出通讯中断故障，对 H＊机组进行检查发现，*＊号机组发电机绕组绝缘击穿，需对 H30 机组发电机进行更换。针对此次检修作业，特制定如下施工组织计划。一，吊装人员组织1.领导小组：组长： 组员：2。现场指挥总指挥：塔上指挥： 塔下指挥: 现场安全员： 3. 更换发电机施工单位： ＊＊＊＊*风场检修班.负责人:］负责发电机的更换施工,保证机组更换后可靠运行.4. 吊装单位: 5。 负责风力发电机更换的吊装,负责人: 二， 施工计划时间＊年＊月*日， 发电机进入现场，现场人员做吊装前准备工作，拆卸发电机与机舱的连接部分.＊年＊月＊日,上午 00：00 吊车进入现场，做好准备工作后进行吊装.发电机对中工作根据天气状况进行对中，尽快恢复机组运行。力争在＊月＊日前完成全部工作,如天气条件允许，将立即进行发电机对中工作.三，施工技术措施(1）吊装前工作安排1、 组织吊车及运输车辆进场,进行吊装前的必要准备，将发电机运送到机位。2、人员安排工作,风机上下各指定负责人员管理现场安全、秩序及上下的配合.3、＊月＊完成电机更换的所有必须的工具及设备准备。4、＊月＊日指定人员完成在吊装前做好电机更换的拆卸工作,便于吊装节约时间。5、电机更换的技术准备：a）所要更换的电机和故障电机之间对比所需要拆卸的部件。b）更换电机所要做的资料准备和记录。（2)工具准备序号名 称规格型号数 量 备注拆卸及安装工具1 十字形螺钉旋具 大小各1 把2 一字形螺钉旋具 大小各1 把 3 斜嘴钳16014 58 件套 1 套5 活动扳手30×25016 双开口扳手13,14，17，19，22,24 ，30各 1 7 梅花扳手3018 公制球形内六角扳手 9 件套19 扭力扳手300NM（12.5）800NM（20）1 10 锤头 1 11 大棘轮扳手 1 12 套筒头 （25）301须特制 吊装工具13 对讲机2 对14 导向绳80m115 铜棒Φ30×200316 橇棒φ20×500317 钢丝绳10t2 或 4个 18 钢丝绳机舱前短机舱后长2 或 4个吊机舱上盖用19 U 形卸扣1.5t4吊机舱上盖用20 U 形卸扣10t2 或 4个发电机对中工具21 对中工装 1 套22 对中仪器 1 套23 勾头扳手 1 个 24 薄型千斤 1 套 25 插座10 米1其它26 绑扎带1501 袋100 根左右 27 大布匹 328 汽油 4 L 29 喷灯 1 30 螺纹密...
