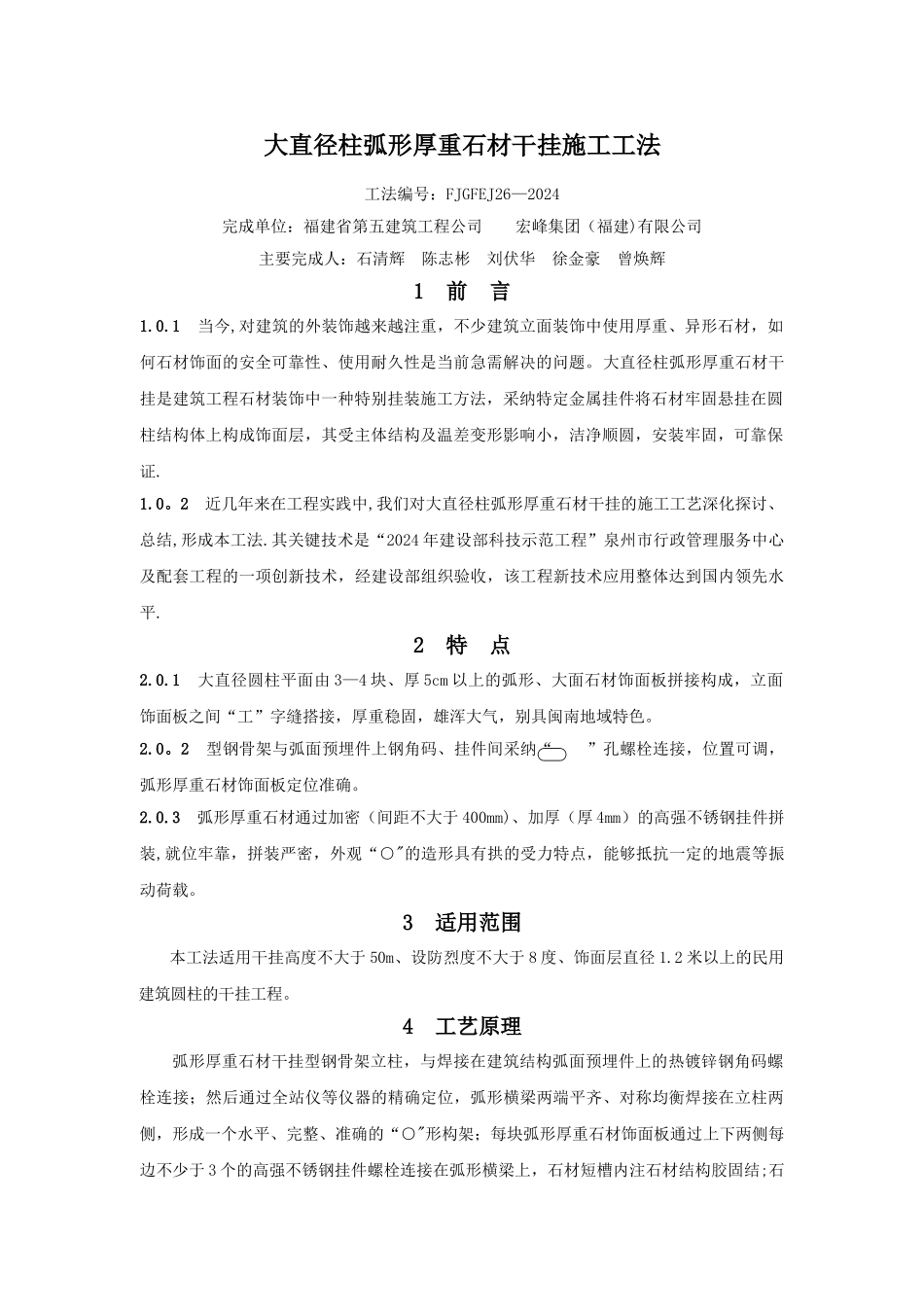

饰面石板材干挂施工工法---福建住房和城乡建设网_第1页
1/9

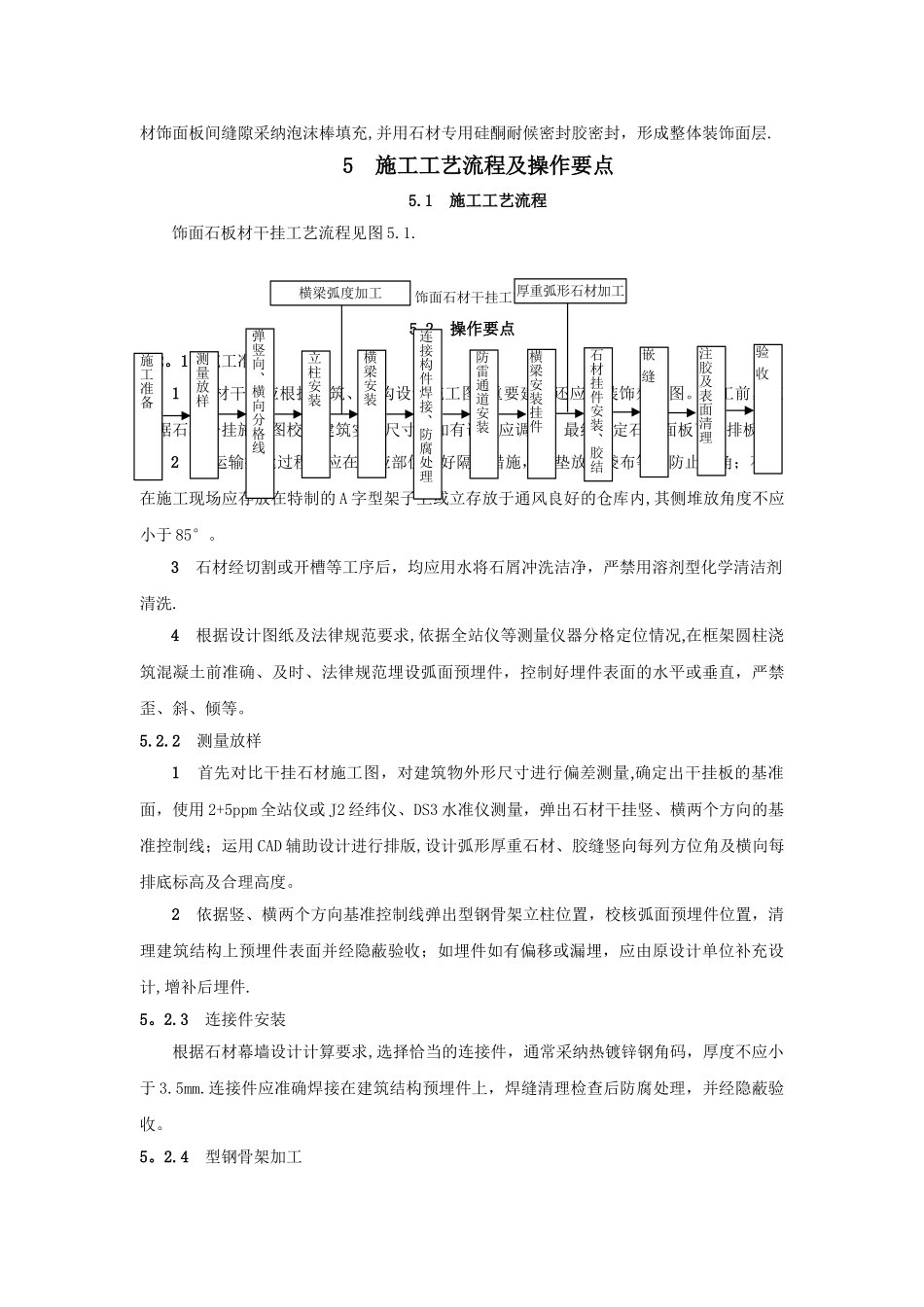

饰面石板材干挂施工工法---福建住房和城乡建设网_第2页
2/9

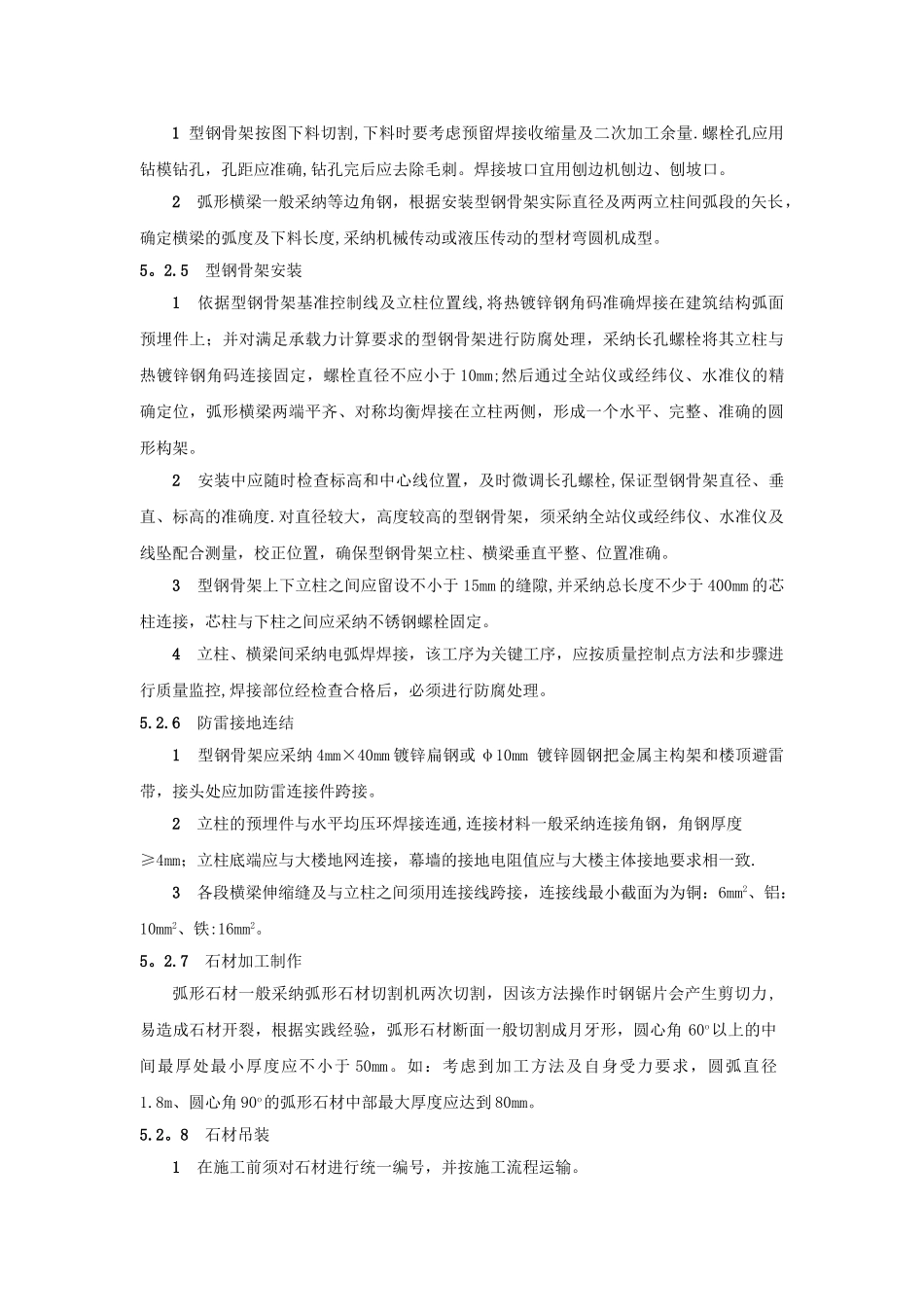

饰面石板材干挂施工工法---福建住房和城乡建设网_第3页
3/9
大直径柱弧形厚重石材干挂施工工法工法编号:FJGFEJ26—2024完成单位:福建省第五建筑工程公司 宏峰集团(福建)有限公司主要完成人:石清辉 陈志彬 刘伏华 徐金豪 曾焕辉 1 前 言1.0.1 当今,对建筑的外装饰越来越注重,不少建筑立面装饰中使用厚重、异形石材,如何石材饰面的安全可靠性、使用耐久性是当前急需解决的问题。大直径柱弧形厚重石材干挂是建筑工程石材装饰中一种特别挂装施工方法,采纳特定金属挂件将石材牢固悬挂在圆柱结构体上构成饰面层,其受主体结构及温差变形影响小,洁净顺圆,安装牢固,可靠保证.1.0。2 近几年来在工程实践中,我们对大直径柱弧形厚重石材干挂的施工工艺深化探讨、总结,形成本工法.其关键技术是“2024 年建设部科技示范工程”泉州市行政管理服务中心及配套工程的一项创新技术,经建设部组织验收,该工程新技术应用整体达到国内领先水平.2 特 点2.0.1 大直径圆柱平面由 3—4 块、厚 5cm 以上的弧形、大面石材饰面板拼接构成,立面饰面板之间“工”字缝搭接,厚重稳固,雄浑大气,别具闽南地域特色。2.0。2 型钢骨架与弧面预埋件上钢角码、挂件间采纳“ ”孔螺栓连接,位置可调,弧形厚重石材饰面板定位准确。2.0.3 弧形厚重石材通过加密(间距不大于 400mm)、加厚(厚 4mm)的高强不锈钢挂件拼装,就位牢靠,拼装严密,外观“○"的造形具有拱的受力特点,能够抵抗一定的地震等振动荷载。3 适用范围本工法适用干挂高度不大于 50m、设防烈度不大于 8 度、饰面层直径 1.2 米以上的民用建筑圆柱的干挂工程。4 工艺原理弧形厚重石材干挂型钢骨架立柱,与焊接在建筑结构弧面预埋件上的热镀锌钢角码螺栓连接;然后通过全站仪等仪器的精确定位,弧形横梁两端平齐、对称均衡焊接在立柱两侧,形成一个水平、完整、准确的“○"形构架;每块弧形厚重石材饰面板通过上下两侧每边不少于 3 个的高强不锈钢挂件螺栓连接在弧形横梁上,石材短槽内注石材结构胶固结;石材饰面板间缝隙采纳泡沫棒填充,并用石材专用硅酮耐候密封胶密封,形成整体装饰面层.5 施工工艺流程及操作要点5.1 施工工艺流程饰面石板材干挂工艺流程见图 5.1.图 5。1 饰面石材干挂工艺流程图5.2 操作要点5.2。1 施工准备1 石材干挂应根据建筑、结构设计施工图,重要建筑还应有装饰效果图。施工前,应依据石材干挂施工图校核建筑实际尺寸,如有误差应调整,最终确定石材面板下料排板图。2 在运输搬运过程中应在相应部位做...
