马巷大桥钢管支架施工方案

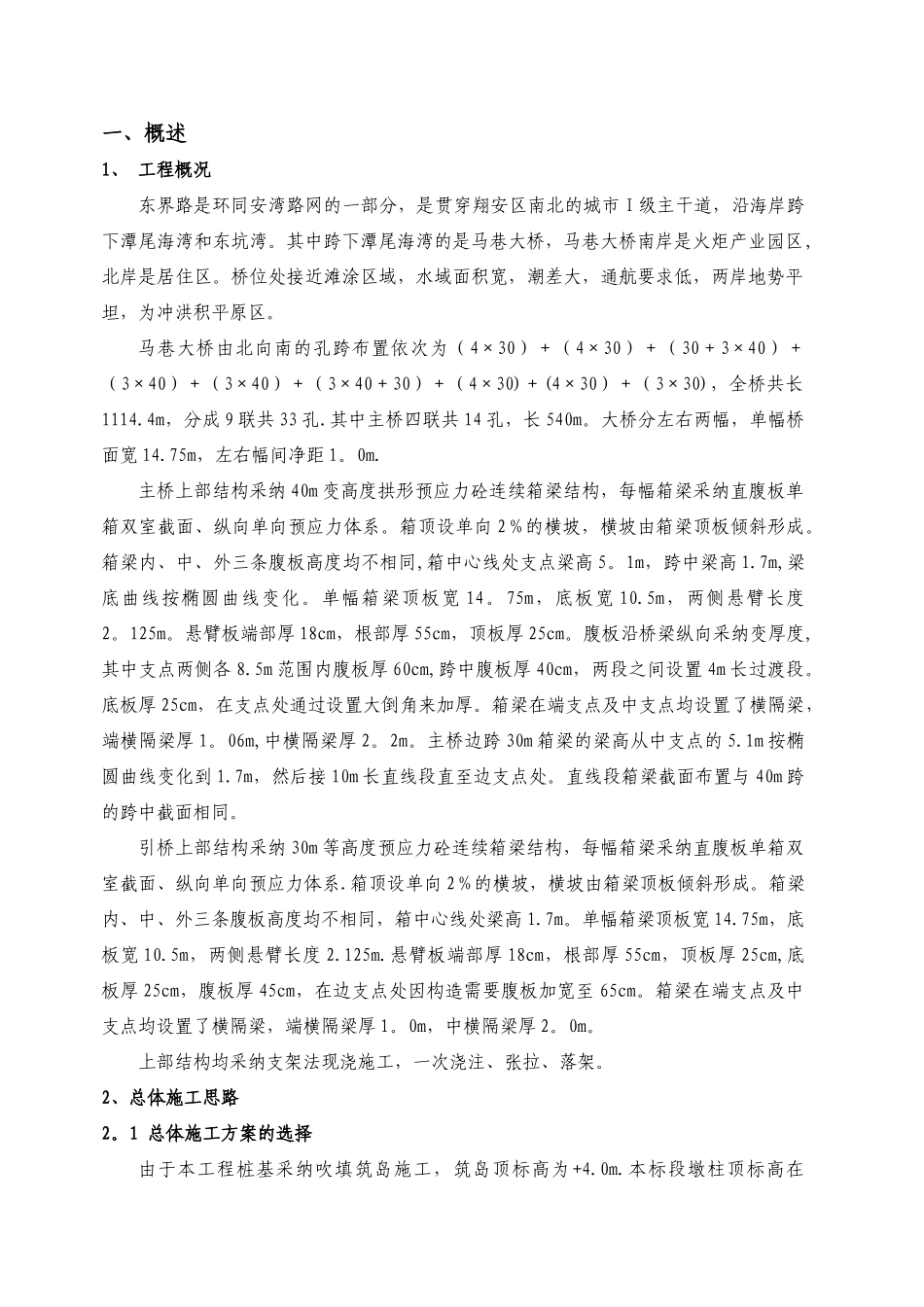

一、概述1、 工程概况东界路是环同安湾路网的一部分，是贯穿翔安区南北的城市 I 级主干道，沿海岸跨下潭尾海湾和东坑湾。其中跨下潭尾海湾的是马巷大桥，马巷大桥南岸是火炬产业园区,北岸是居住区。桥位处接近滩涂区域，水域面积宽，潮差大，通航要求低，两岸地势平坦，为冲洪积平原区。马巷大桥由北向南的孔跨布置依次为（4×30）＋（4×30）＋（30＋3×40）＋（3×40）＋（3×40）＋（3×40＋30）＋（4×30)＋(4×30）＋（3×30)，全桥共长1114.4m，分成 9 联共 33 孔.其中主桥四联共 14 孔，长 540m。大桥分左右两幅，单幅桥面宽 14.75m，左右幅间净距 1。0m.主桥上部结构采纳 40m 变高度拱形预应力砼连续箱梁结构，每幅箱梁采纳直腹板单箱双室截面、纵向单向预应力体系。箱顶设单向 2％的横坡，横坡由箱梁顶板倾斜形成。箱梁内、中、外三条腹板高度均不相同,箱中心线处支点梁高 5。1m，跨中梁高 1.7m,梁底曲线按椭圆曲线变化。单幅箱梁顶板宽 14。75m，底板宽 10.5m，两侧悬臂长度2。125m。悬臂板端部厚 18cm，根部厚 55cm，顶板厚 25cm。腹板沿桥梁纵向采纳变厚度,其中支点两侧各 8.5m 范围内腹板厚 60cm,跨中腹板厚 40cm，两段之间设置 4m 长过渡段。底板厚 25cm，在支点处通过设置大倒角来加厚。箱梁在端支点及中支点均设置了横隔梁，端横隔梁厚 1。06m,中横隔梁厚 2。2m。主桥边跨 30m 箱梁的梁高从中支点的 5.1m 按椭圆曲线变化到 1.7m，然后接 10m 长直线段直至边支点处。直线段箱梁截面布置与 40m 跨的跨中截面相同。引桥上部结构采纳 30m 等高度预应力砼连续箱梁结构，每幅箱梁采纳直腹板单箱双室截面、纵向单向预应力体系.箱顶设单向 2％的横坡，横坡由箱梁顶板倾斜形成。箱梁内、中、外三条腹板高度均不相同，箱中心线处梁高 1.7m。单幅箱梁顶板宽 14.75m，底板宽 10.5m，两侧悬臂长度 2.125m.悬臂板端部厚 18cm，根部厚 55cm，顶板厚 25cm,底板厚 25cm，腹板厚 45cm，在边支点处因构造需要腹板加宽至 65cm。箱梁在端支点及中支点均设置了横隔梁，端横隔梁厚 1。0m，中横隔梁厚 2。0m。上部结构均采纳支架法现浇施工，一次浇注、张拉、落架。2、总体施工思路2。1 总体施工方案的选择由于本工程桩基采纳吹填筑岛施工，筑岛顶标高为+4.0m.本标段墩柱顶标高在+6。185 m~+9。563m 之间，箱梁底与筑岛顶面的净空在 2~5。5m 间,除去模板、贝类梁高度、型钢高度等后,施工净空...
