马鬃山建筑-施工组织设计

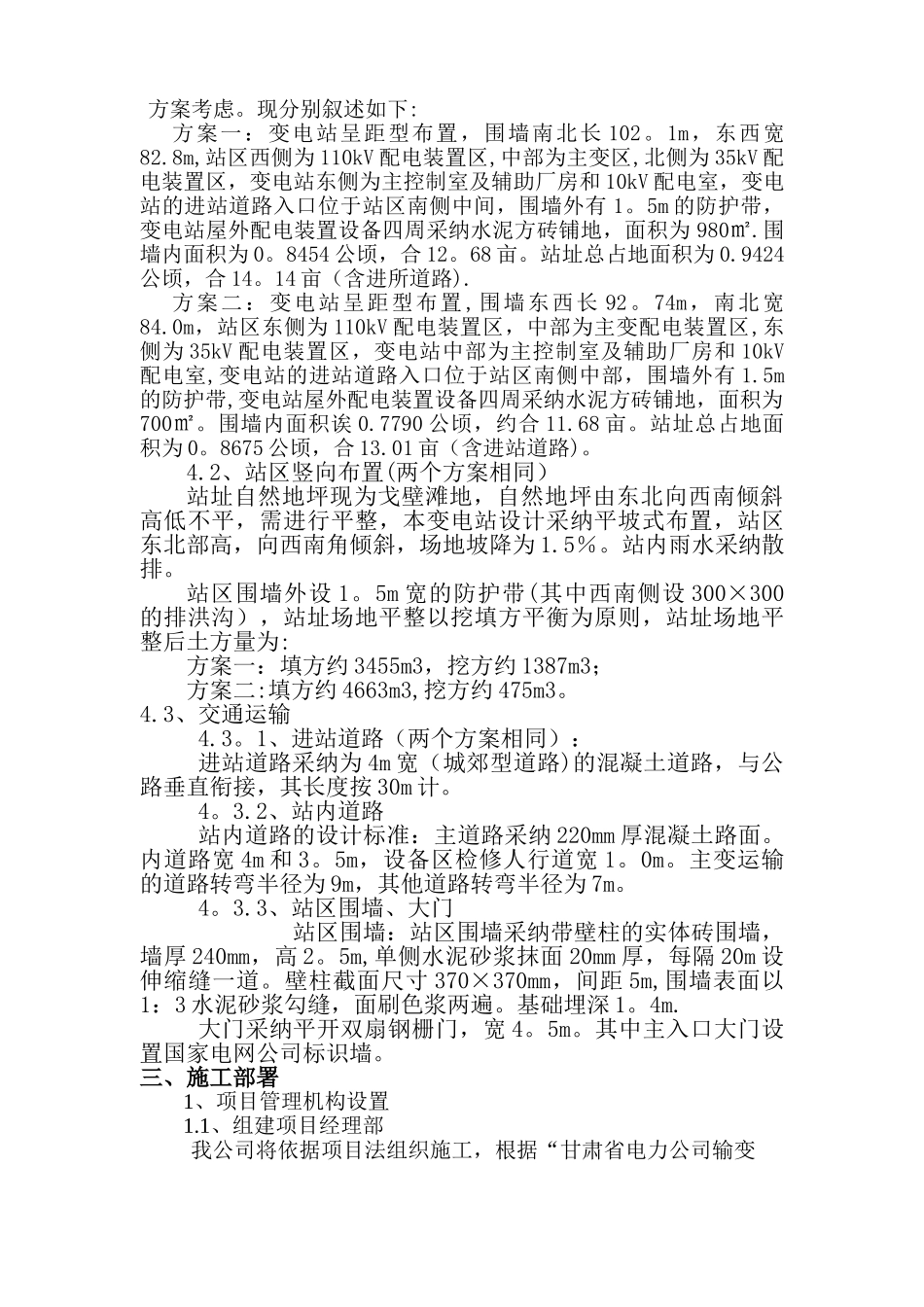

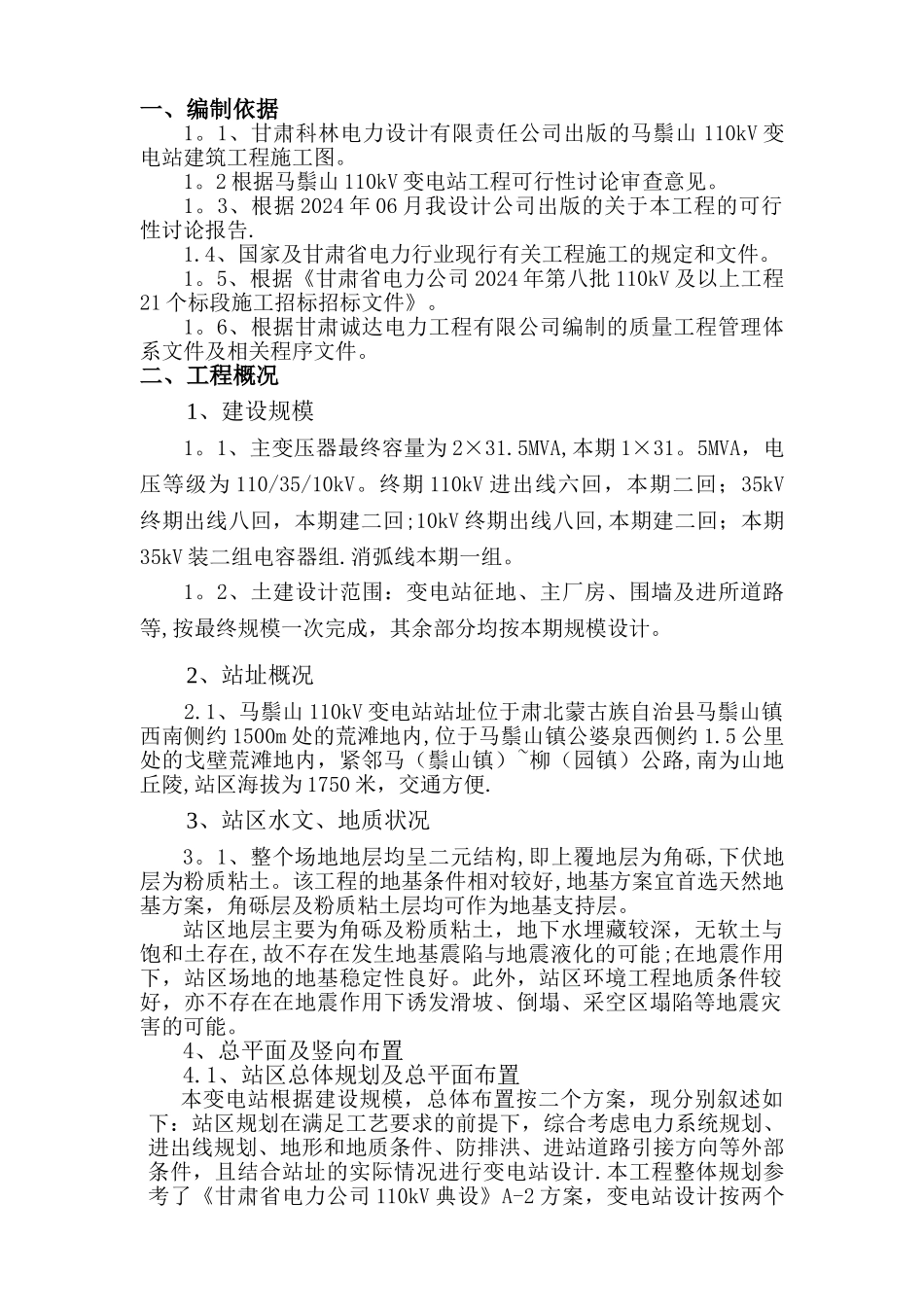

一、编制依据1。1、甘肃科林电力设计有限责任公司出版的马鬃山 110kV 变电站建筑工程施工图。1。2 根据马鬃山 110kV 变电站工程可行性讨论审查意见。1。3、根据 2024 年 06 月我设计公司出版的关于本工程的可行性讨论报告.1.4、国家及甘肃省电力行业现行有关工程施工的规定和文件。1。5、根据《甘肃省电力公司 2024 年第八批 110kV 及以上工程21 个标段施工招标招标文件》。1。6、根据甘肃诚达电力工程有限公司编制的质量工程管理体系文件及相关程序文件。二、工程概况1、建设规模1。1、主变压器最终容量为 2×31.5MVA,本期 1×31。5MVA，电压等级为 110/35/10kV。终期 110kV 进出线六回，本期二回；35kV终期出线八回，本期建二回;10kV 终期出线八回,本期建二回；本期35kV 装二组电容器组.消弧线本期一组。1。2、土建设计范围：变电站征地、主厂房、围墙及进所道路等,按最终规模一次完成，其余部分均按本期规模设计。2、站址概况2.1、马鬃山 110kV 变电站站址位于肃北蒙古族自治县马鬃山镇西南侧约 1500m 处的荒滩地内,位于马鬃山镇公婆泉西侧约 1.5 公里处的戈壁荒滩地内，紧邻马（鬃山镇）~柳（园镇）公路,南为山地丘陵,站区海拔为 1750 米，交通方便.3、站区水文、地质状况3。1、整个场地地层均呈二元结构,即上覆地层为角砾,下伏地层为粉质粘土。该工程的地基条件相对较好,地基方案宜首选天然地基方案，角砾层及粉质粘土层均可作为地基支持层。站区地层主要为角砾及粉质粘土，地下水埋藏较深，无软土与饱和土存在,故不存在发生地基震陷与地震液化的可能;在地震作用下，站区场地的地基稳定性良好。此外，站区环境工程地质条件较好，亦不存在在地震作用下诱发滑坡、倒塌、采空区塌陷等地震灾害的可能。4、总平面及竖向布置4.1、站区总体规划及总平面布置本变电站根据建设规模，总体布置按二个方案，现分别叙述如下：站区规划在满足工艺要求的前提下，综合考虑电力系统规划、进出线规划、地形和地质条件、防排洪、进站道路引接方向等外部条件，且结合站址的实际情况进行变电站设计.本工程整体规划参考了《甘肃省电力公司 110kV 典设》A-2 方案，变电站设计按两个方案考虑。现分别叙述如下:方案一：变电站呈距型布置，围墙南北长 102。1m，东西宽82.8m,站区西侧为 110kV 配电装置区,中部为主变区,北侧为 35kV 配电装置区，变电站东侧为主控制室及辅助厂房和 10kV 配电室，变电站的进站道路入口位于站区南侧...
