高、低压配电室操作规程

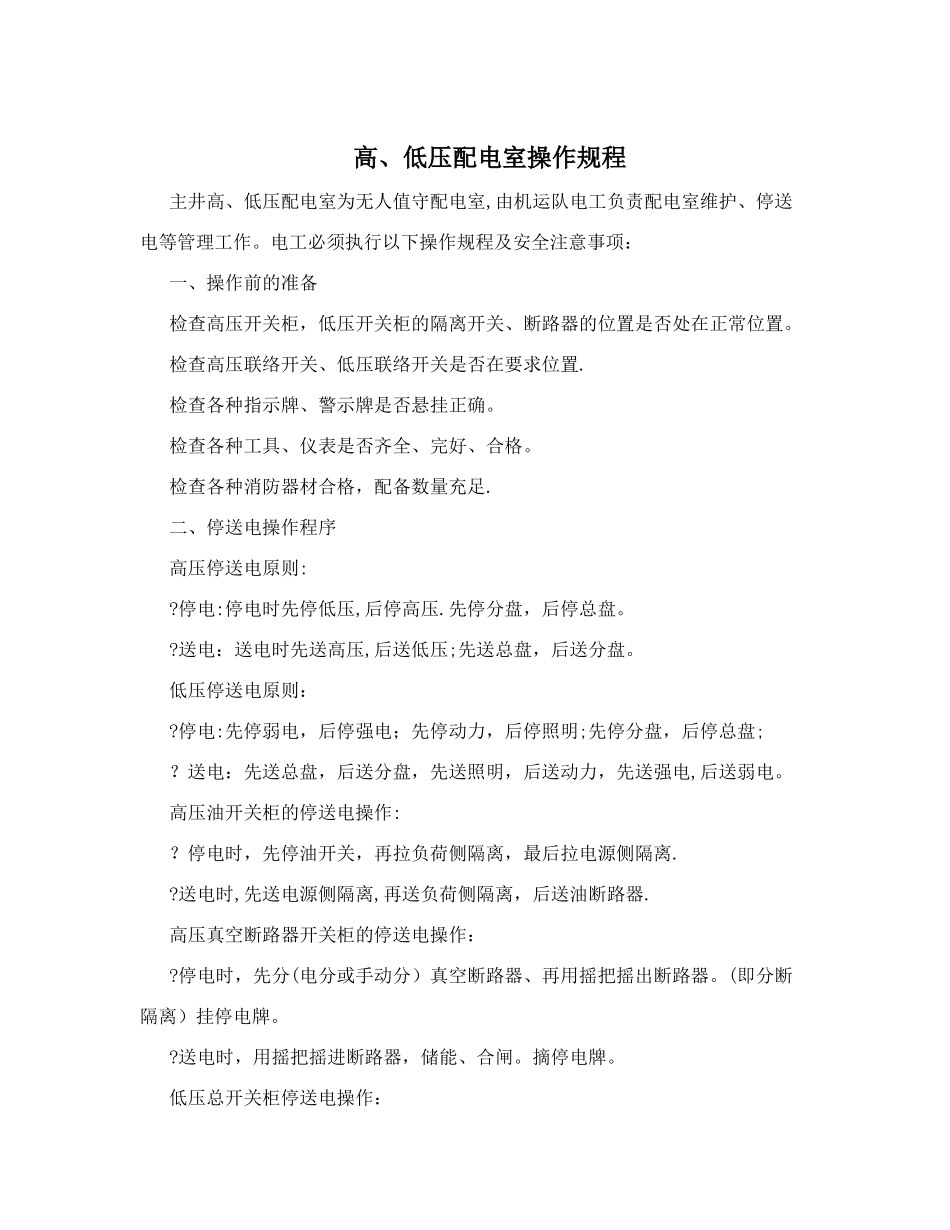

高、低压配电室操作规程_第1页
1/4

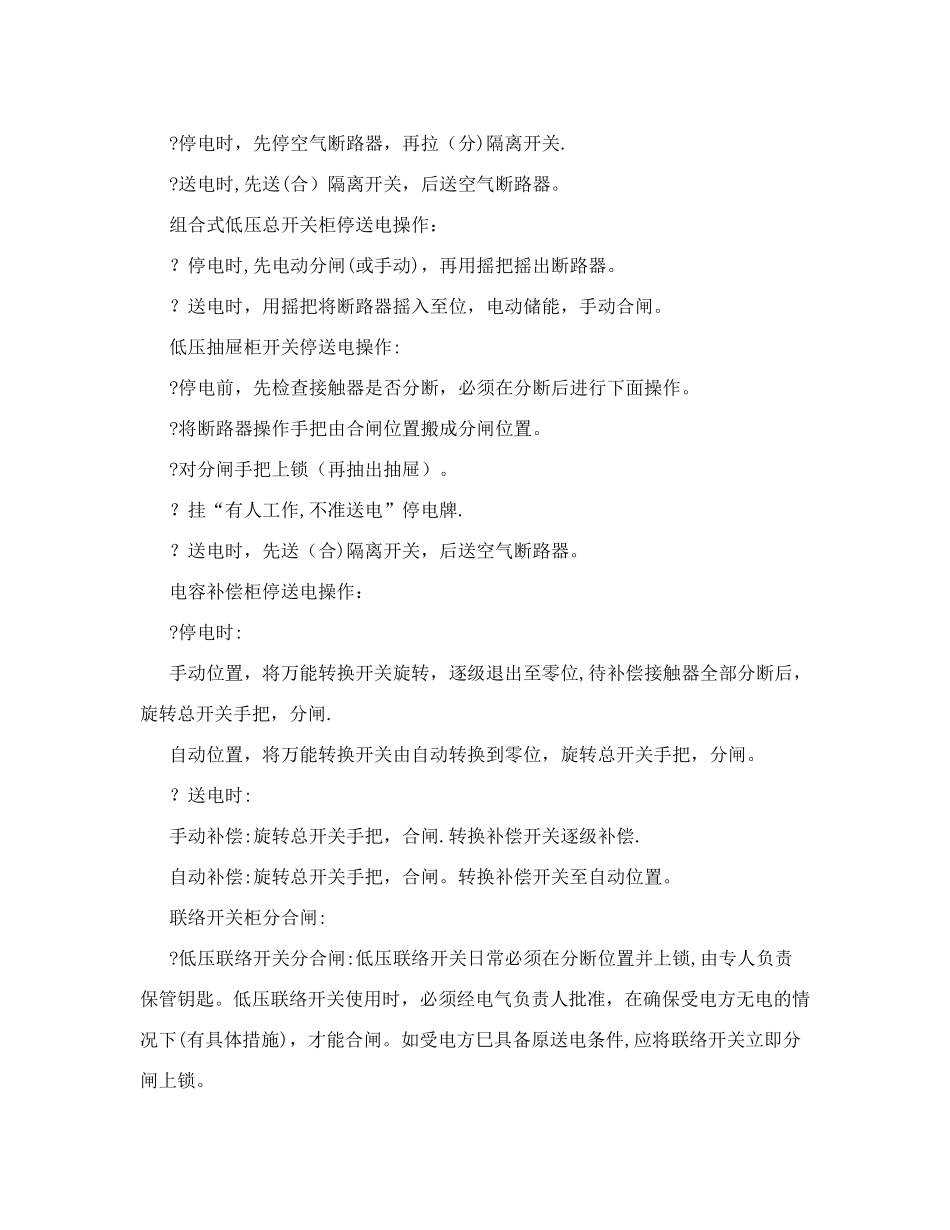

高、低压配电室操作规程_第2页
2/4

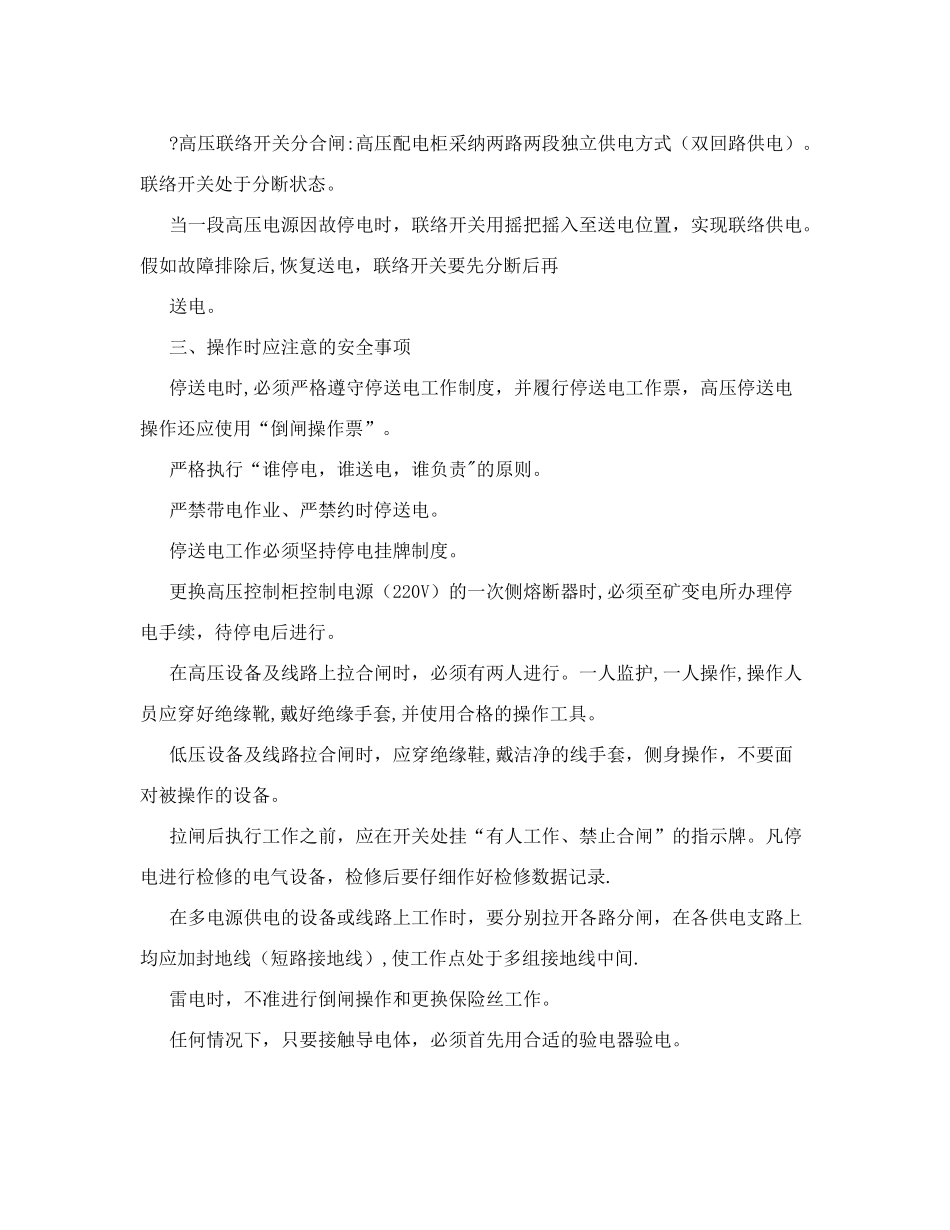

高、低压配电室操作规程_第3页
3/4
高、低压配电室操作规程主井高、低压配电室为无人值守配电室,由机运队电工负责配电室维护、停送电等管理工作。电工必须执行以下操作规程及安全注意事项: 一、操作前的准备 检查高压开关柜,低压开关柜的隔离开关、断路器的位置是否处在正常位置。 检查高压联络开关、低压联络开关是否在要求位置. 检查各种指示牌、警示牌是否悬挂正确。 检查各种工具、仪表是否齐全、完好、合格。 检查各种消防器材合格,配备数量充足. 二、停送电操作程序 高压停送电原则: ?停电:停电时先停低压,后停高压.先停分盘,后停总盘。 ?送电:送电时先送高压,后送低压;先送总盘,后送分盘。 低压停送电原则: ?停电:先停弱电,后停强电;先停动力,后停照明;先停分盘,后停总盘; ?送电:先送总盘,后送分盘,先送照明,后送动力,先送强电,后送弱电。 高压油开关柜的停送电操作: ?停电时,先停油开关,再拉负荷侧隔离,最后拉电源侧隔离. ?送电时,先送电源侧隔离,再送负荷侧隔离,后送油断路器. 高压真空断路器开关柜的停送电操作: ?停电时,先分(电分或手动分)真空断路器、再用摇把摇出断路器。(即分断隔离)挂停电牌。 ?送电时,用摇把摇进断路器,储能、合闸。摘停电牌。 低压总开关柜停送电操作: ?停电时,先停空气断路器,再拉(分)隔离开关. ?送电时,先送(合)隔离开关,后送空气断路器。 组合式低压总开关柜停送电操作: ?停电时,先电动分闸(或手动),再用摇把摇出断路器。 ?送电时,用摇把将断路器摇入至位,电动储能,手动合闸。 低压抽屉柜开关停送电操作: ?停电前,先检查接触器是否分断,必须在分断后进行下面操作。 ?将断路器操作手把由合闸位置搬成分闸位置。 ?对分闸手把上锁(再抽出抽屉)。 ?挂“有人工作,不准送电”停电牌. ?送电时,先送(合)隔离开关,后送空气断路器。 电容补偿柜停送电操作: ?停电时: 手动位置,将万能转换开关旋转,逐级退出至零位,待补偿接触器全部分断后,旋转总开关手把,分闸. 自动位置,将万能转换开关由自动转换到零位,旋转总开关手把,分闸。 ?送电时: 手动补偿:旋转总开关手把,合闸.转换补偿开关逐级补偿. 自动补偿:旋转总开关手把,合闸。转换补偿开关至自动位置。 联络开关柜分合闸: ?低压联络开关分合闸:低压联络开关日常必须在分断位置并上锁,由专人负责保管钥匙。低压联络开关使用时,必须经电气负责人批准,在确保受电方无电的情况下(有具体措施),才能合闸...
