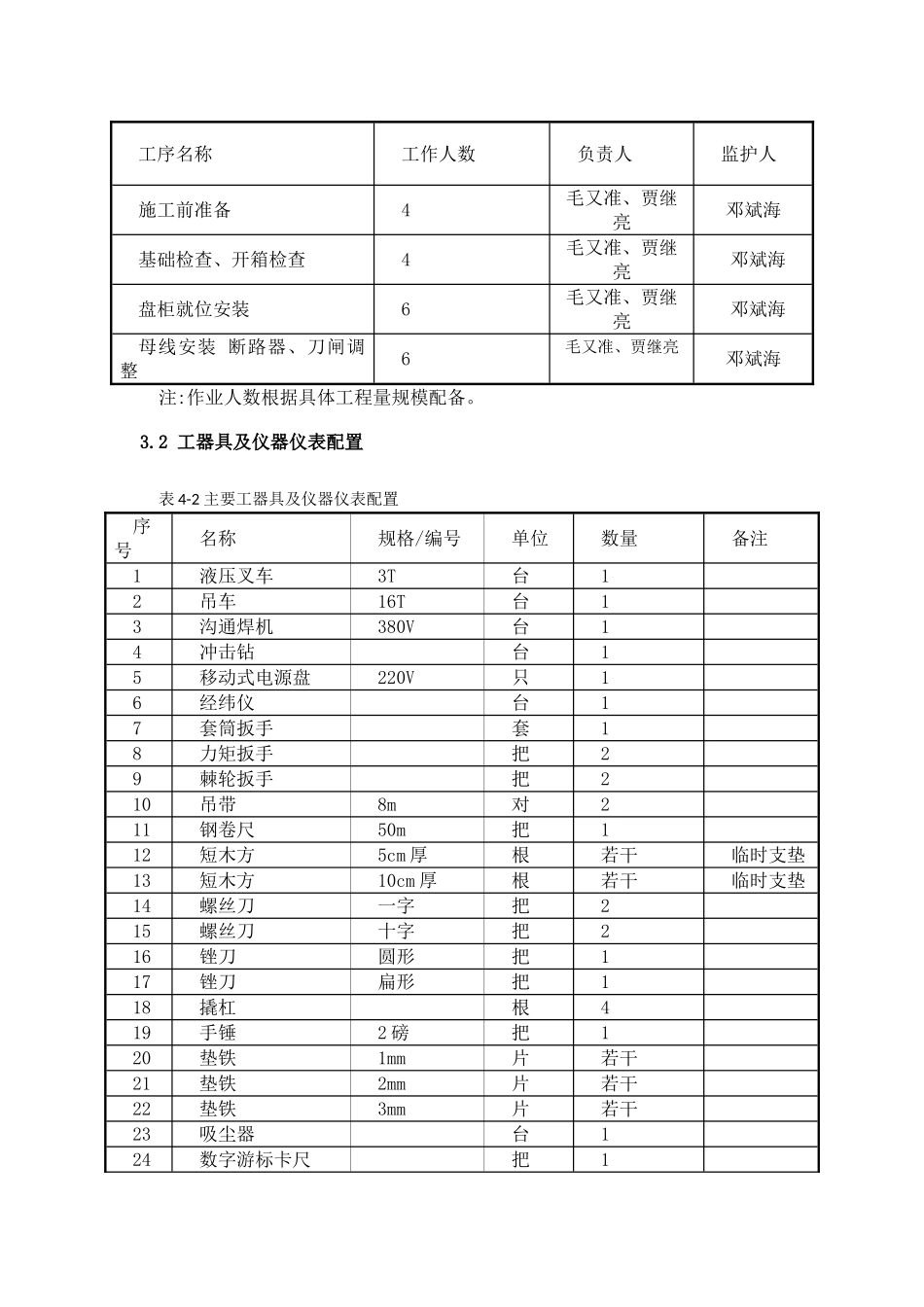

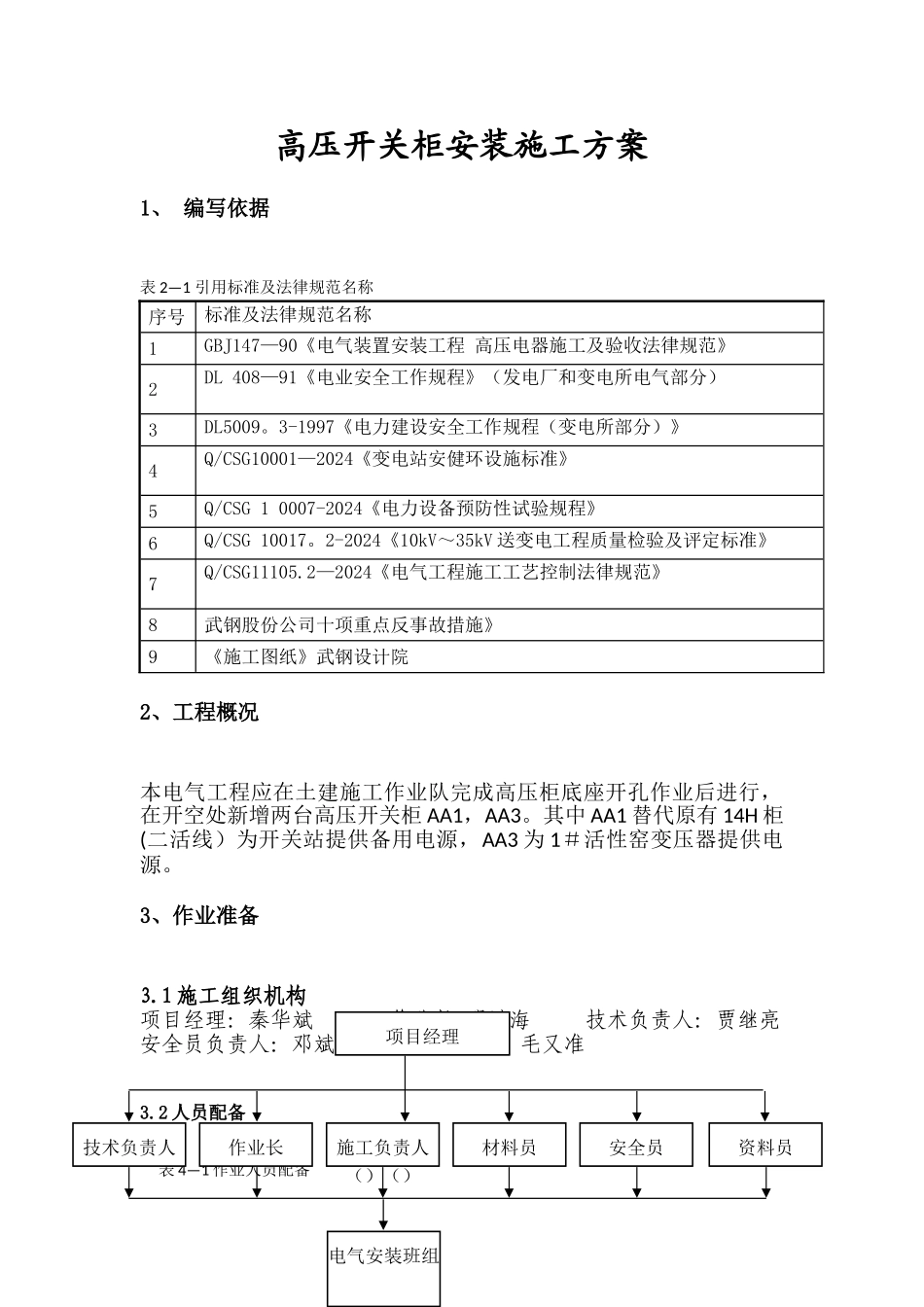

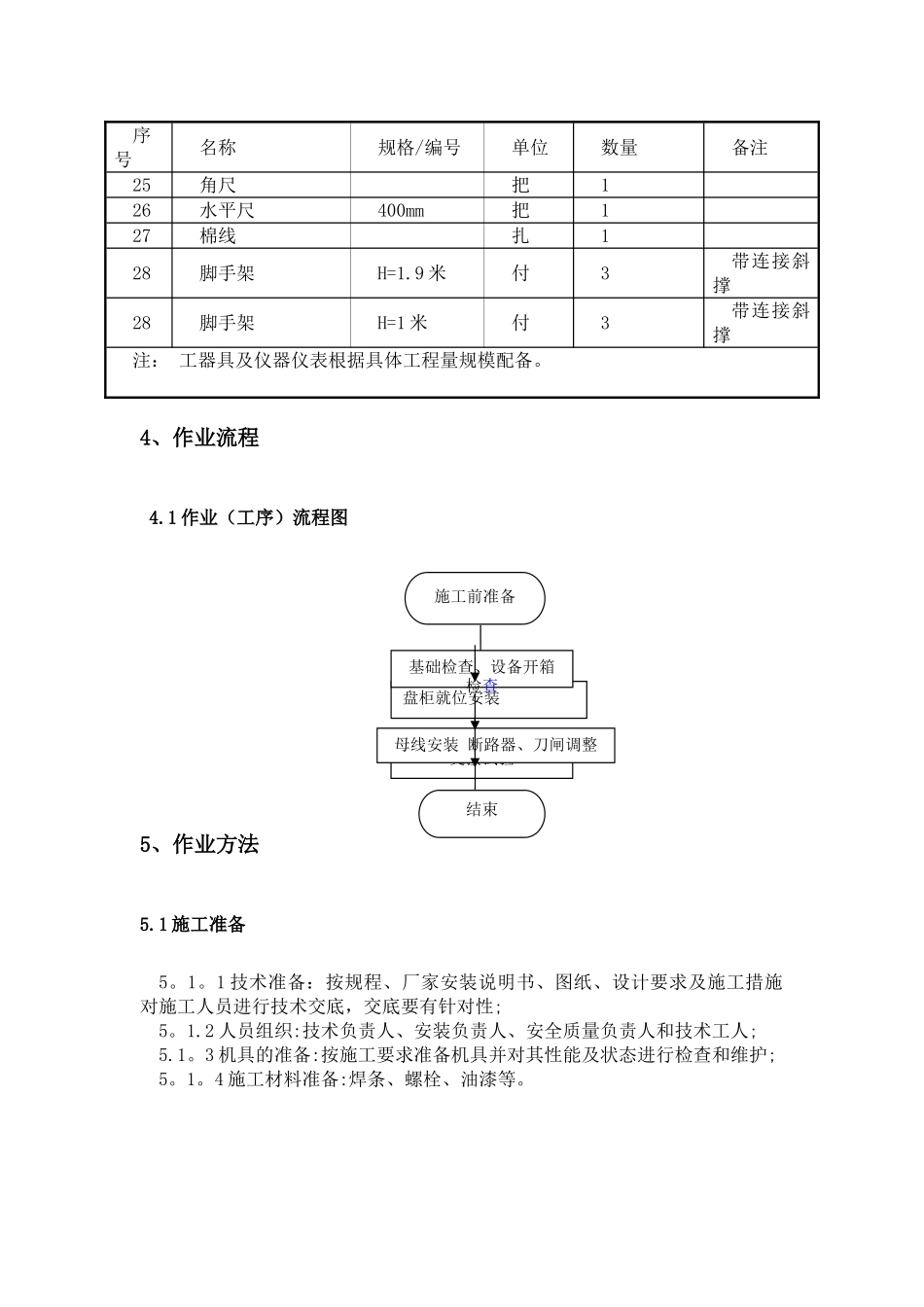

高压开关柜安装施工方案1、 编写依据表 2—1 引用标准及法律规范名称序号标准及法律规范名称1GBJ147—90《电气装置安装工程 高压电器施工及验收法律规范》2DL 408—91《电业安全工作规程》（发电厂和变电所电气部分）3DL5009。3-1997《电力建设安全工作规程（变电所部分）》4Q/CSG10001—2024《变电站安健环设施标准》5Q/CSG 1 0007-2024《电力设备预防性试验规程》6Q/CSG 10017。2-2024《10kV～35kV 送变电工程质量检验及评定标准》7Q/CSG11105.2—2024《电气工程施工工艺控制法律规范》8武钢股份公司十项重点反事故措施》9《施工图纸》武钢设计院2、工程概况本电气工程应在土建施工作业队完成高压柜底座开孔作业后进行，在开空处新增两台高压开关柜 AA1，AA3。其中 AA1 替代原有 14H 柜(二活线）为开关站提供备用电源，AA3 为 1＃活性窑变压器提供电源。3、作业准备3.1 施工组织机构项目经理：秦华斌 作业长:邓斌海 技术负责人：贾继亮 安全员负责人：邓斌海 施工负责人：毛又准 3.2 人员配备表 4—1 作业人员配备项目经理施工负责人（）（）作业长技术负责人安全员材料员电气安装班组资料员工序名称工作人数负责人监护人施工前准备4毛又准、贾继亮邓斌海基础检查、开箱检查4毛又准、贾继亮 邓斌海盘柜就位安装6毛又准、贾继亮 邓斌海母线安装 断路器、刀闸调整6毛又准、贾继亮邓斌海注:作业人数根据具体工程量规模配备。3.2 工器具及仪器仪表配置表 4-2 主要工器具及仪器仪表配置序号名称规格/编号单位数量备注1液压叉车3T台12吊车16T台13沟通焊机380V台14冲击钻台15移动式电源盘220V只16经纬仪台17套筒扳手套18力矩扳手把29棘轮扳手把210吊带8m对211钢卷尺50m把112短木方5cm 厚根若干临时支垫13短木方10cm 厚根若干临时支垫14螺丝刀一字把215螺丝刀十字把216锉刀圆形把117锉刀扁形把118撬杠根419手锤2 磅把120垫铁1mm片若干21垫铁2mm片若干22垫铁3mm片若干23吸尘器台124数字游标卡尺把1序号名称规格/编号单位数量备注25角尺把126水平尺400mm把127棉线扎128脚手架H=1.9 米付3带连接斜撑28脚手架H=1 米付3带连接斜撑注： 工器具及仪器仪表根据具体工程量规模配备。4、作业流程 4.1 作业（工序）流程图 5、作业方法5.1 施工准备5。1。1 技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性;5。1.2 人员组织:技术负责人、安装负责人、安全质量负责人和...
