高压旋喷桩施工方案

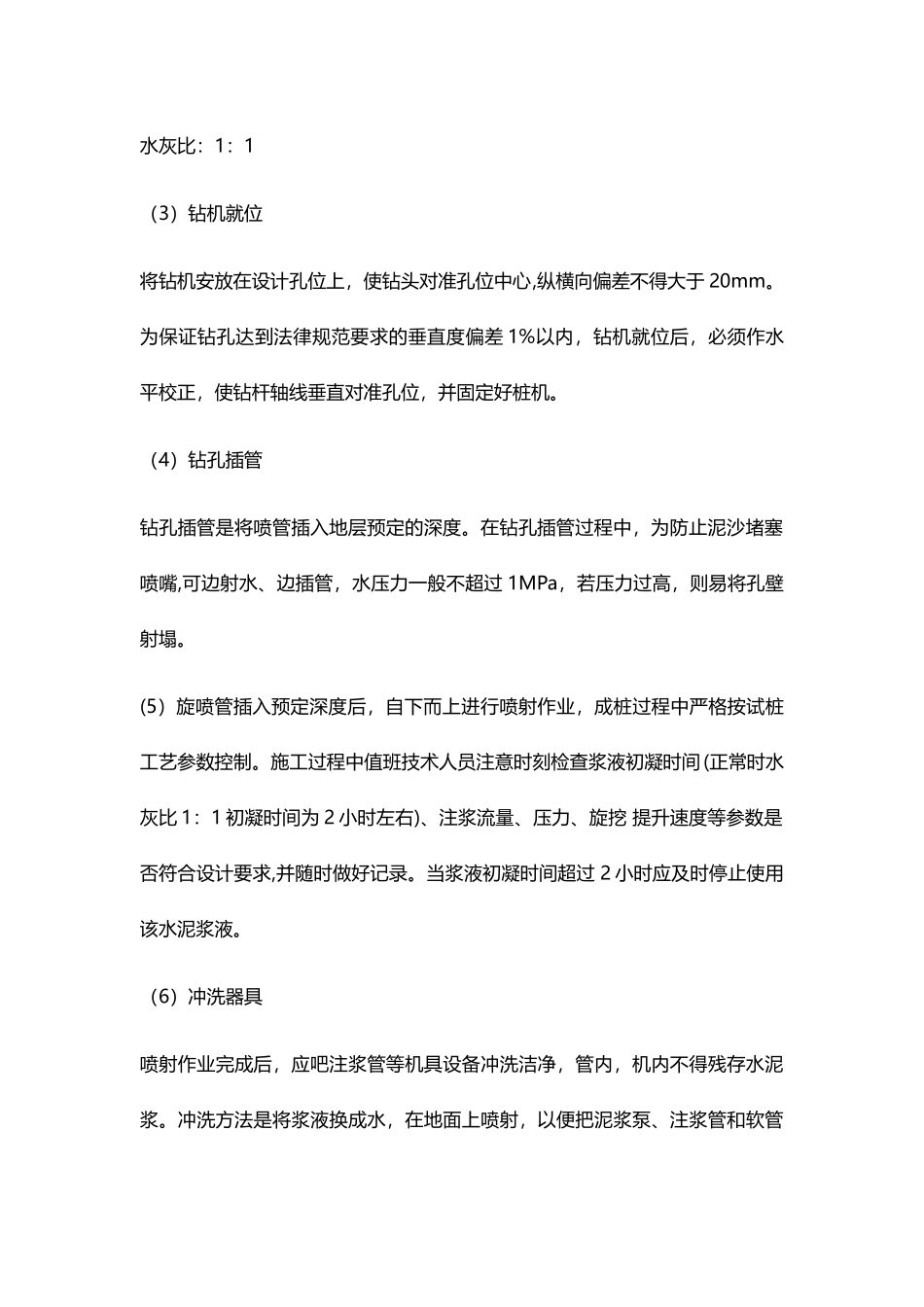

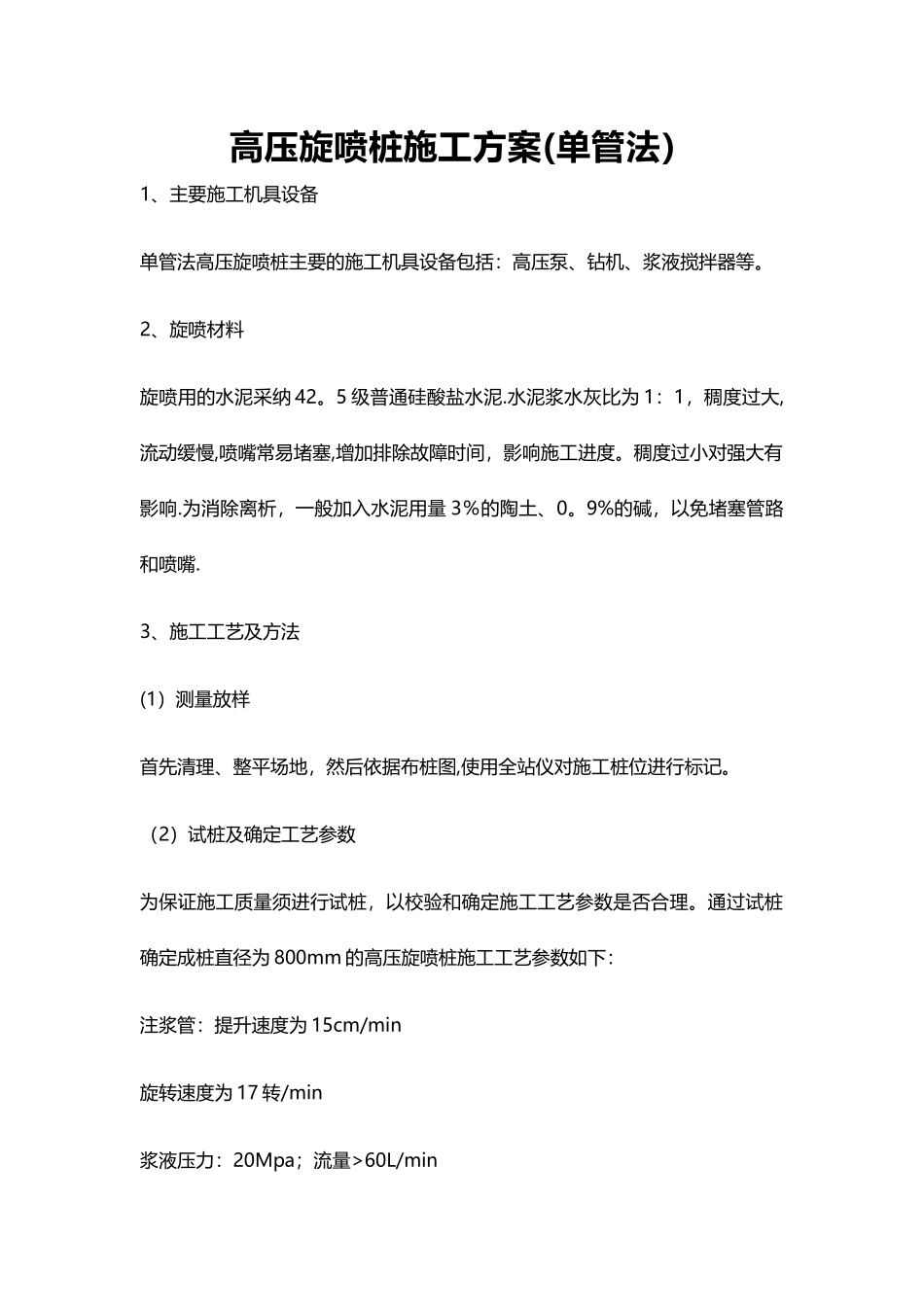

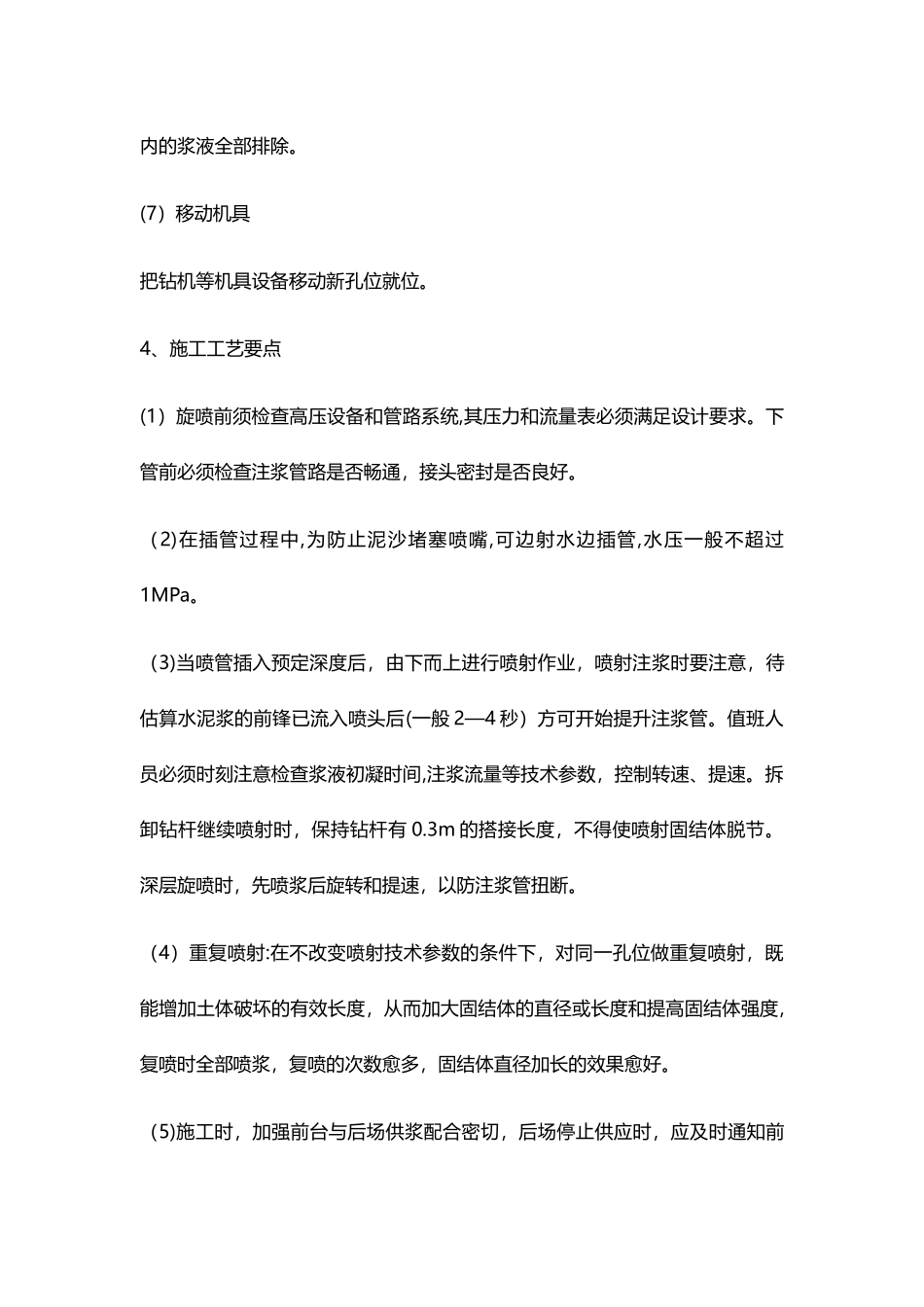

高压旋喷桩施工方案(单管法）1、主要施工机具设备单管法高压旋喷桩主要的施工机具设备包括：高压泵、钻机、浆液搅拌器等。2、旋喷材料旋喷用的水泥采纳 42。5 级普通硅酸盐水泥.水泥浆水灰比为 1：1，稠度过大,流动缓慢,喷嘴常易堵塞,增加排除故障时间，影响施工进度。稠度过小对强大有影响.为消除离析，一般加入水泥用量 3％的陶土、0。9%的碱，以免堵塞管路和喷嘴.3、施工工艺及方法(1）测量放样首先清理、整平场地，然后依据布桩图,使用全站仪对施工桩位进行标记。（2）试桩及确定工艺参数为保证施工质量须进行试桩，以校验和确定施工工艺参数是否合理。通过试桩确定成桩直径为 800mm 的高压旋喷桩施工工艺参数如下：注浆管：提升速度为 15cm/min旋转速度为 17 转/min浆液压力：20Mpa；流量>60L/min水灰比：1：1（3）钻机就位将钻机安放在设计孔位上，使钻头对准孔位中心,纵横向偏差不得大于 20mm。为保证钻孔达到法律规范要求的垂直度偏差 1%以内，钻机就位后，必须作水平校正，使钻杆轴线垂直对准孔位，并固定好桩机。（4）钻孔插管钻孔插管是将喷管插入地层预定的深度。在钻孔插管过程中，为防止泥沙堵塞喷嘴,可边射水、边插管，水压力一般不超过 1MPa，若压力过高，则易将孔壁射塌。(5）旋喷管插入预定深度后，自下而上进行喷射作业，成桩过程中严格按试桩工艺参数控制。施工过程中值班技术人员注意时刻检查浆液初凝时间 (正常时水灰比 1：1 初凝时间为 2 小时左右)、注浆流量、压力、旋挖 提升速度等参数是否符合设计要求,并随时做好记录。当浆液初凝时间超过 2 小时应及时停止使用该水泥浆液。（6）冲洗器具喷射作业完成后，应吧注浆管等机具设备冲洗洁净，管内，机内不得残存水泥浆。冲洗方法是将浆液换成水，在地面上喷射，以便把泥浆泵、注浆管和软管内的浆液全部排除。(7）移动机具把钻机等机具设备移动新孔位就位。4、施工工艺要点(1）旋喷前须检查高压设备和管路系统,其压力和流量表必须满足设计要求。下管前必须检查注浆管路是否畅通，接头密封是否良好。（2)在插管过程中,为防止泥沙堵塞喷嘴,可边射水边插管,水压一般不超过1MPa。（3)当喷管插入预定深度后，由下而上进行喷射作业，喷射注浆时要注意，待估算水泥浆的前锋已流入喷头后(一般 2—4 秒）方可开始提升注浆管。值班人员必须时刻注意检查浆液初凝时间,注浆流量等技术参数，控制转速、提速。拆卸钻杆继续喷射时，保持钻杆有 0.3m 的搭接长度，不...
