高压线路施工组织设计

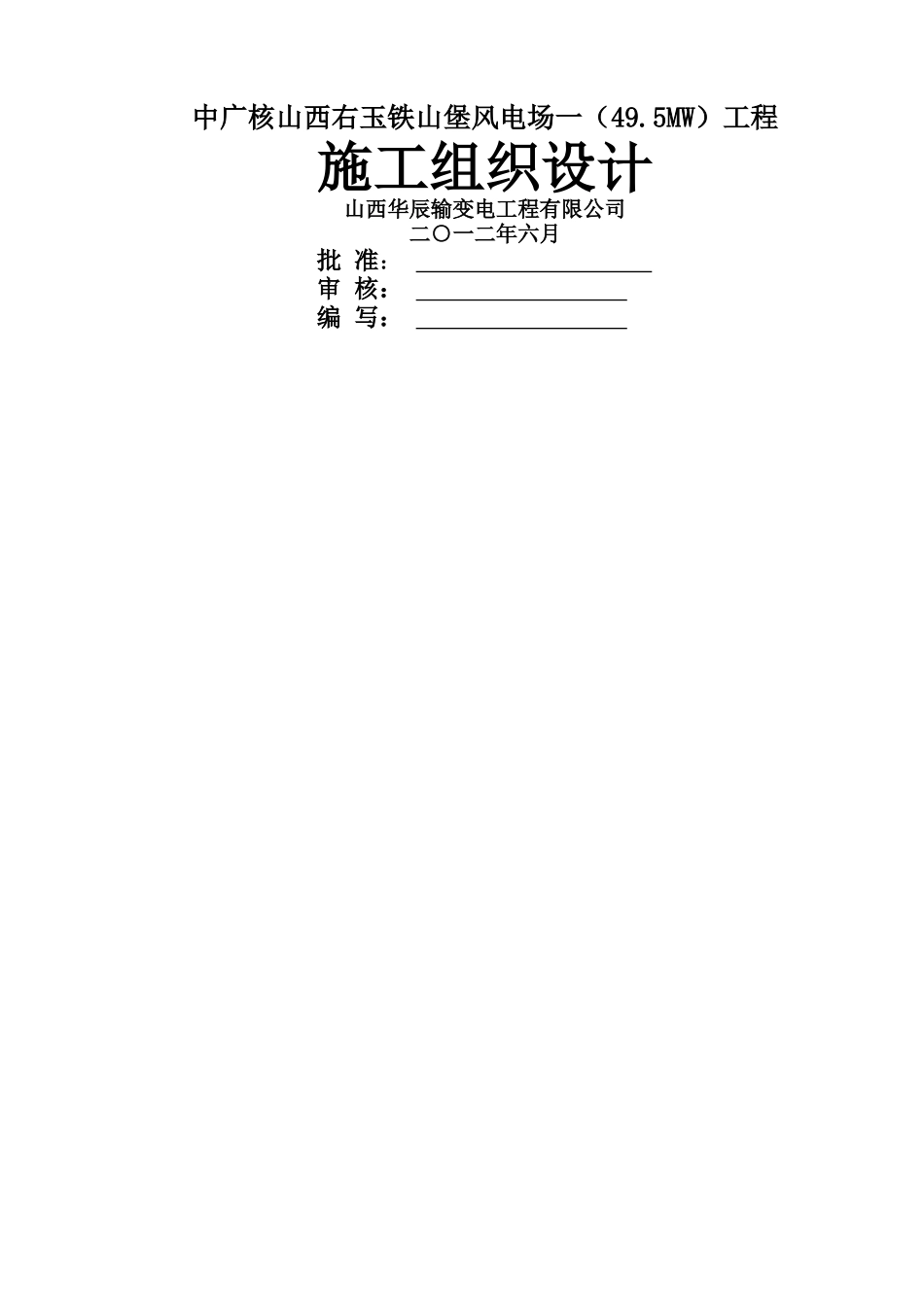

高压线路施工组织设计_第1页
1/78

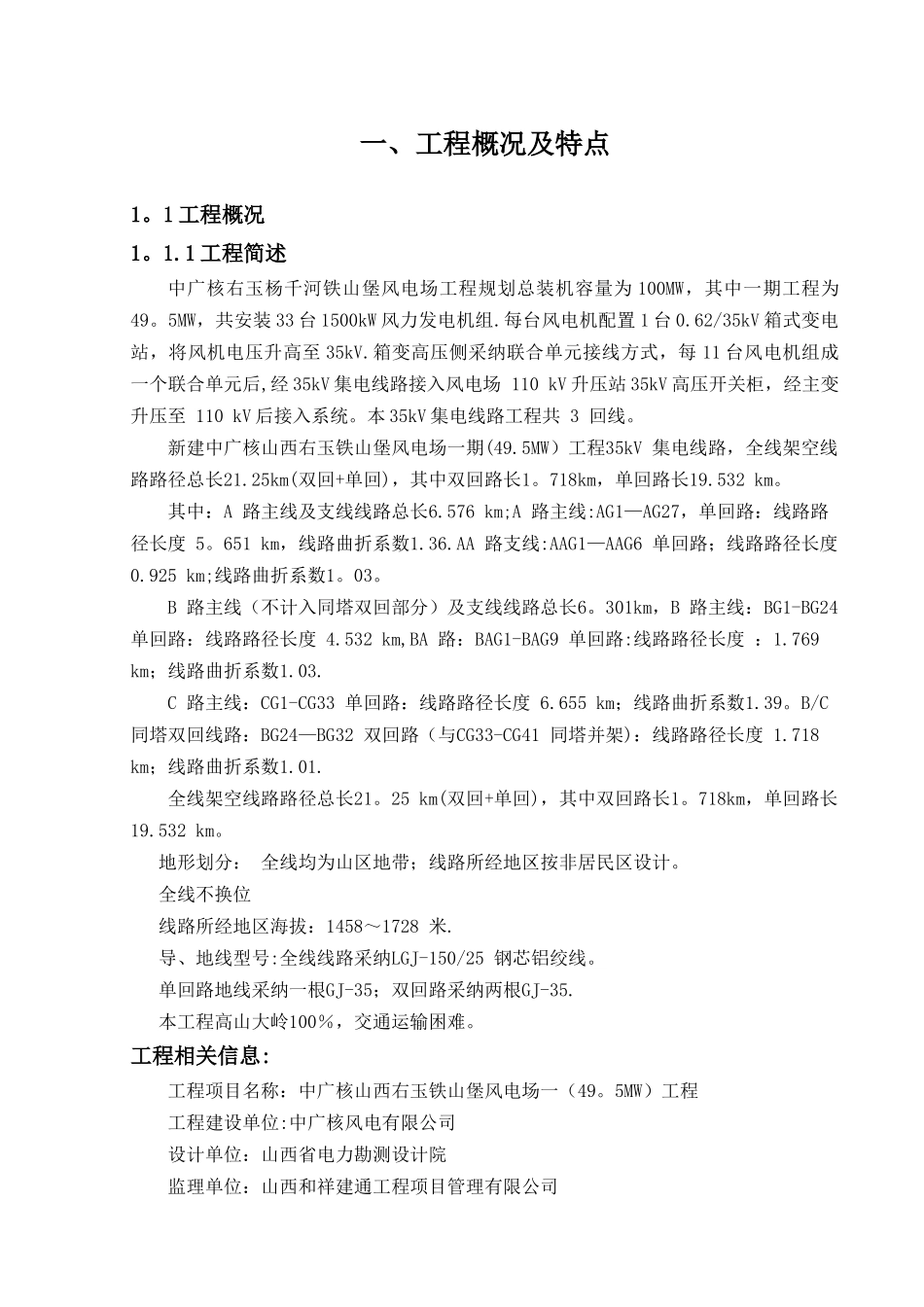

高压线路施工组织设计_第2页
2/78

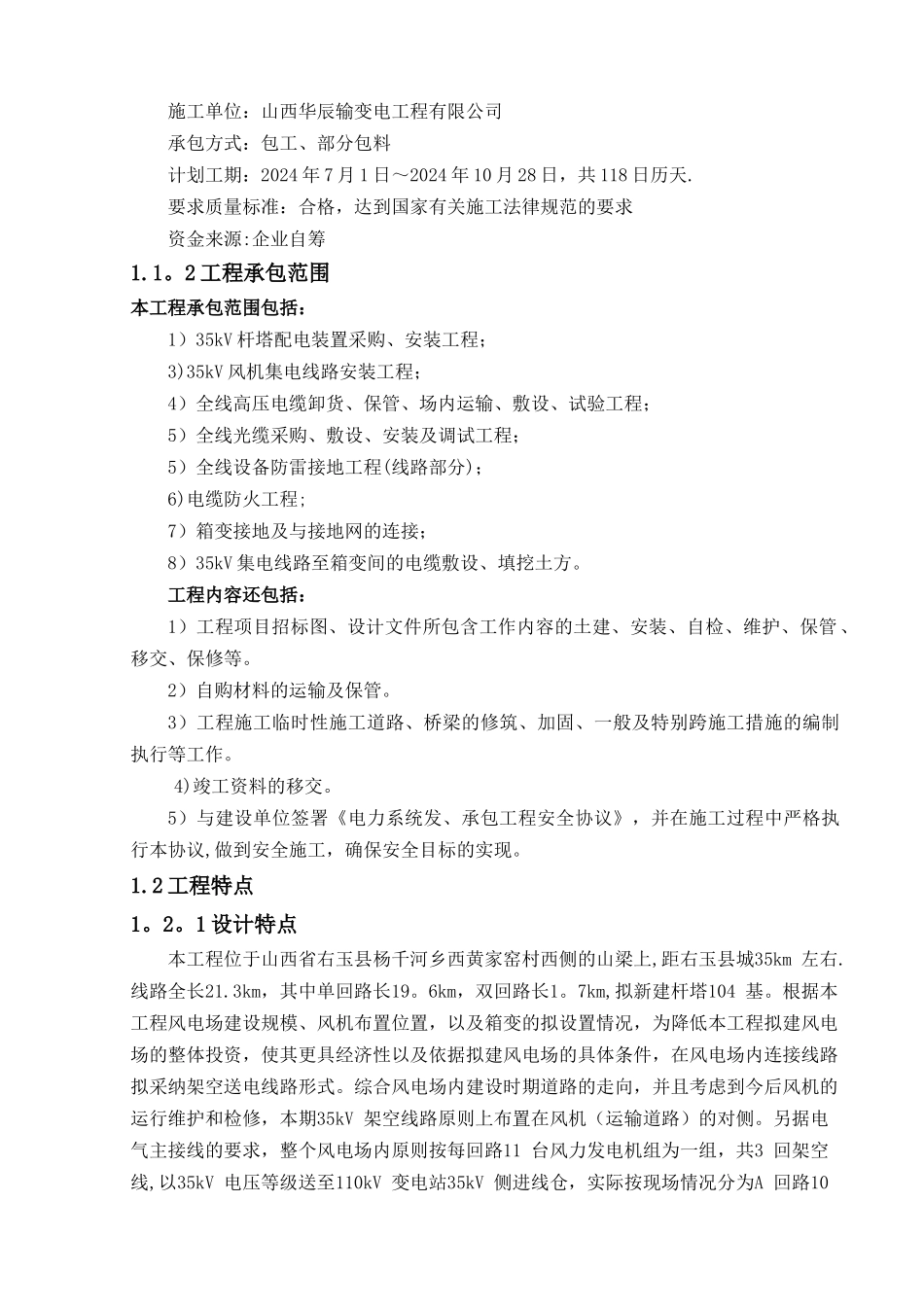

高压线路施工组织设计_第3页
3/78
中广核山西右玉铁山堡风电场一(49.5MW)工程施工组织设计山西华辰输变电工程有限公司二○一二年六月批 准: 审 核: 编 写: 一、工程概况及特点1。1 工程概况1。1.1 工程简述中广核右玉杨千河铁山堡风电场工程规划总装机容量为 100MW,其中一期工程为49。5MW,共安装 33 台 1500kW 风力发电机组.每台风电机配置 1 台 0.62/35kV 箱式变电站,将风机电压升高至 35kV.箱变高压侧采纳联合单元接线方式,每 11 台风电机组成一个联合单元后,经 35kV 集电线路接入风电场 110 kV 升压站 35kV 高压开关柜,经主变升压至 110 kV 后接入系统。本 35kV 集电线路工程共 3 回线。新建中广核山西右玉铁山堡风电场一期(49.5MW)工程35kV 集电线路,全线架空线路路径总长21.25km(双回+单回),其中双回路长1。718km,单回路长19.532 km。其中:A 路主线及支线线路总长6.576 km;A 路主线:AG1—AG27,单回路:线路路径长度 5。651 km,线路曲折系数1.36.AA 路支线:AAG1—AAG6 单回路;线路路径长度 0.925 km;线路曲折系数1。03。B 路主线(不计入同塔双回部分)及支线线路总长6。301km,B 路主线:BG1-BG24 单回路:线路路径长度 4.532 km,BA 路:BAG1-BAG9 单回路:线路路径长度 :1.769 km;线路曲折系数1.03.C 路主线:CG1-CG33 单回路:线路路径长度 6.655 km;线路曲折系数1.39。B/C 同塔双回线路:BG24—BG32 双回路(与CG33-CG41 同塔并架):线路路径长度 1.718 km;线路曲折系数1.01.全线架空线路路径总长21。25 km(双回+单回),其中双回路长1。718km,单回路长19.532 km。地形划分: 全线均为山区地带;线路所经地区按非居民区设计。全线不换位线路所经地区海拔:1458~1728 米.导、地线型号:全线线路采纳LGJ-150/25 钢芯铝绞线。单回路地线采纳一根GJ-35;双回路采纳两根GJ-35.本工程高山大岭100%,交通运输困难。工程相关信息:工程项目名称:中广核山西右玉铁山堡风电场一(49。5MW)工程工程建设单位:中广核风电有限公司设计单位:山西省电力勘测设计院监理单位:山西和祥建通工程项目管理有限公司施工单位:山西华辰输变电工程有限公司承包方式:包工、部分包料计划工期:2024 年 7 月 1 日~2024 年 10 月 28 日,共 118 日历天.要求质量标准:合格,达到国家有关施工法律规范的要求资金来源:企业自筹1.1。2 工程承包范围本工程承包范围包括:1)35kV 杆塔配电装置...
