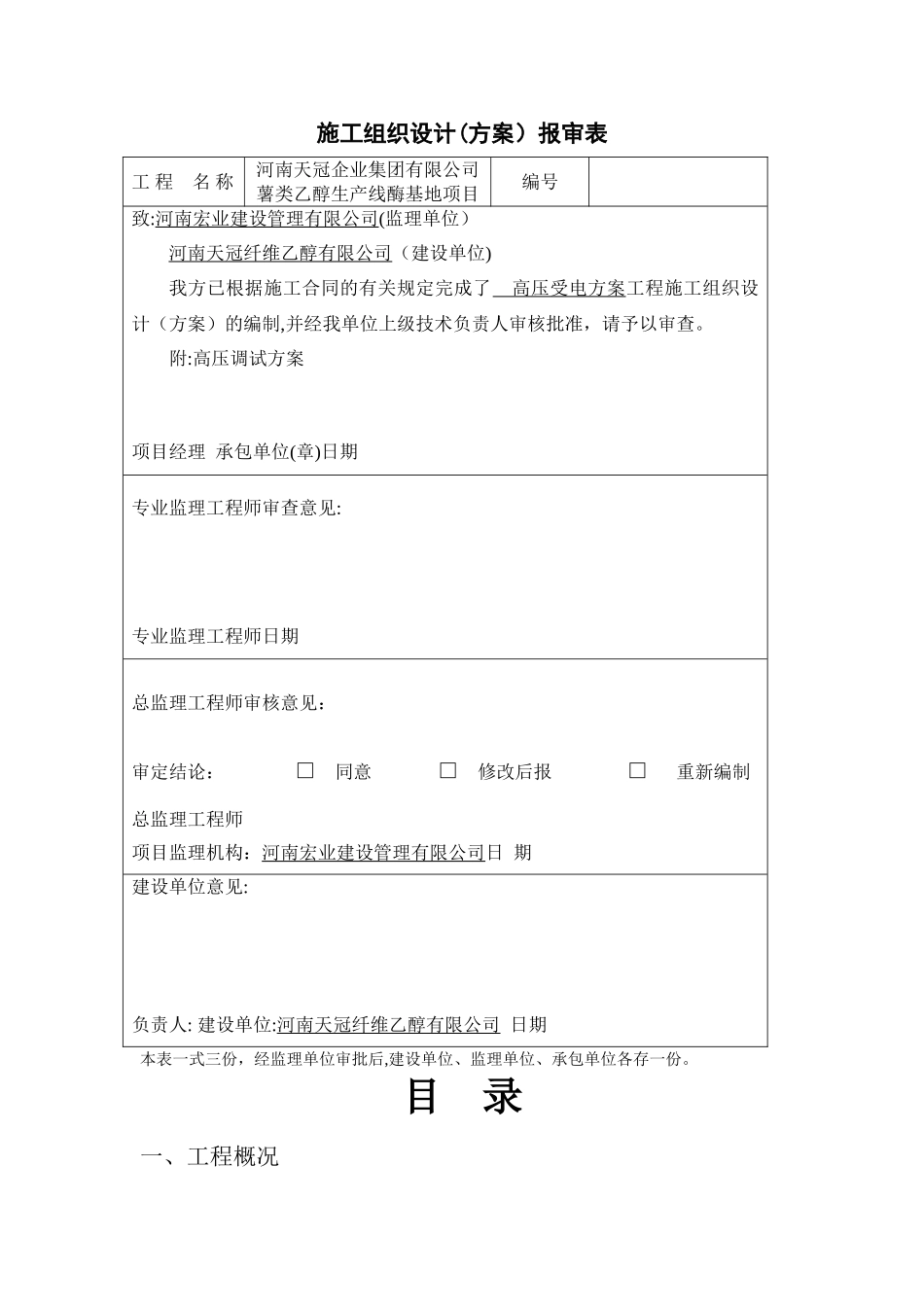

高压调试方案-调试方案_第1页
1/10

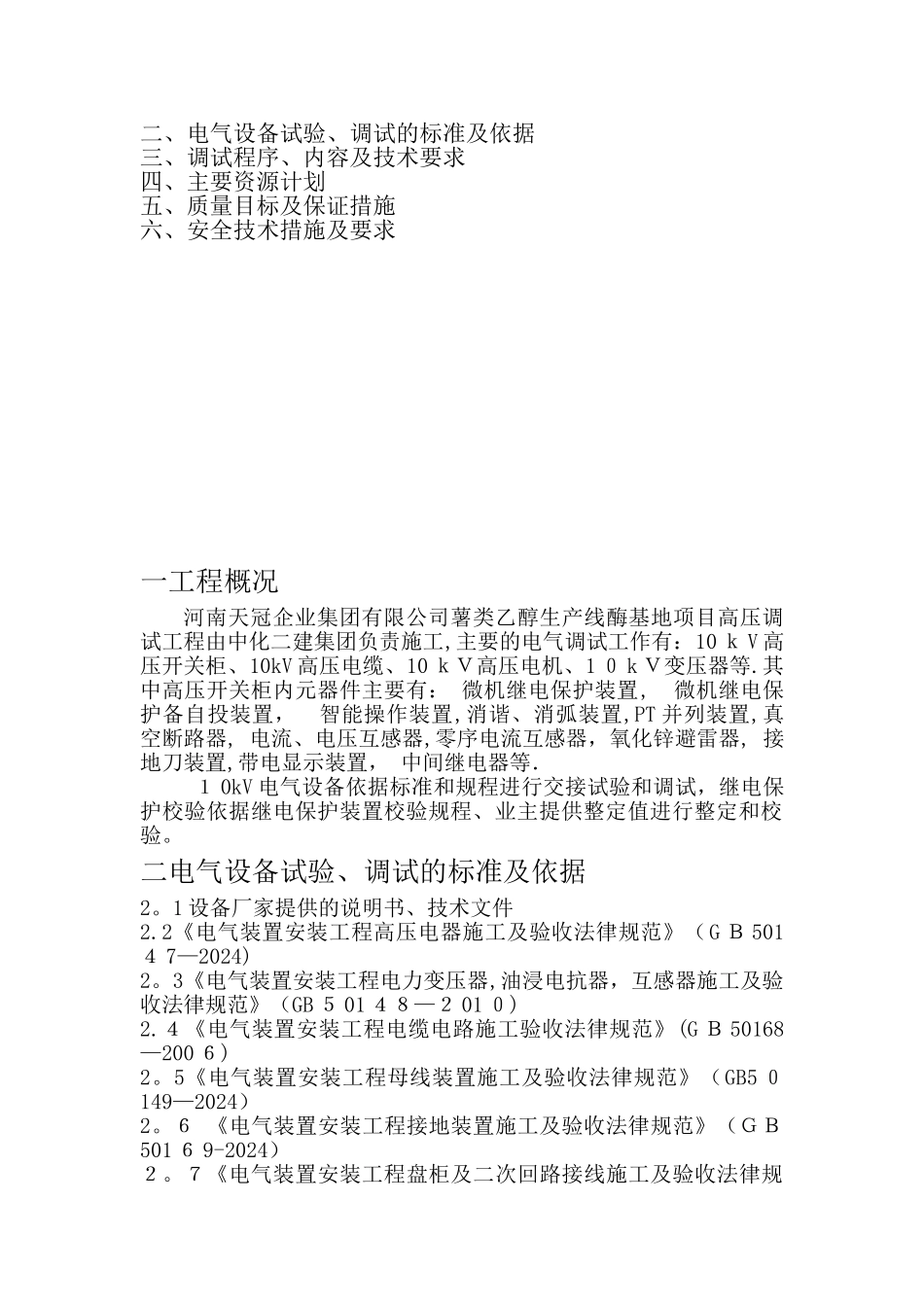

高压调试方案-调试方案_第2页
2/10

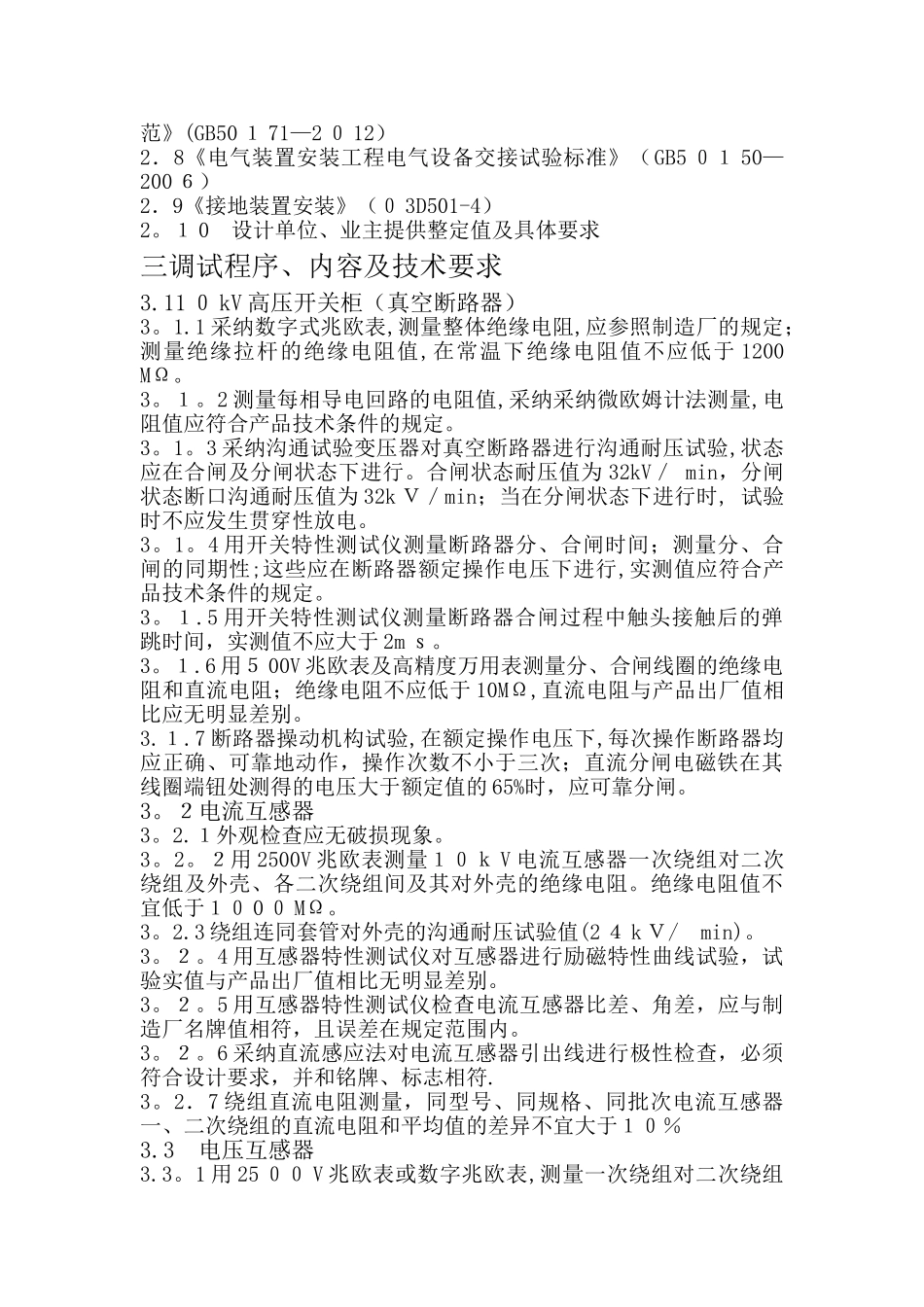

高压调试方案-调试方案_第3页
3/10
施工组织设计(方案)报审表工 程 名 称河南天冠企业集团有限公司薯类乙醇生产线酶基地项目编号致:河南宏业建设管理有限公司(监理单位)河南天冠纤维乙醇有限公司(建设单位)我方已根据施工合同的有关规定完成了 高压受电方案工程施工组织设计(方案)的编制,并经我单位上级技术负责人审核批准,请予以审查。附:高压调试方案项目经理 承包单位(章)日期 专业监理工程师审查意见: 专业监理工程师日期总监理工程师审核意见:审定结论: □ 同意 □ 修改后报 □ 重新编制总监理工程师项目监理机构:河南宏业建设管理有限公司日 期建设单位意见:负责人: 建设单位:河南天冠纤维乙醇有限公司 日期本表一式三份,经监理单位审批后,建设单位、监理单位、承包单位各存一份。目 录一、工程概况二、电气设备试验、调试的标准及依据三、调试程序、内容及技术要求四、主要资源计划五、质量目标及保证措施六、安全技术措施及要求一工程概况河南天冠企业集团有限公司薯类乙醇生产线酶基地项目高压调试工程由中化二建集团负责施工,主要的电气调试工作有:10 k V 高压开关柜、10kV 高压电缆、10 kV高压电机、1 0 k V变压器等.其中高压开关柜内元器件主要有: 微机继电保护装置, 微机继电保护备自投装置, 智能操作装置,消谐、消弧装置,PT 并列装置,真空断路器, 电流、电压互感器,零序电流互感器,氧化锌避雷器, 接地刀装置,带电显示装置, 中间继电器等.1 0kV 电气设备依据标准和规程进行交接试验和调试,继电保护校验依据继电保护装置校验规程、业主提供整定值进行整定和校验。二电气设备试验、调试的标准及依据 2。1 设备厂家提供的说明书、技术文件2.2《电气装置安装工程高压电器施工及验收法律规范》(G B 5014 7—2024)2。3《电气装置安装工程电力变压器,油浸电抗器,互感器施工及验收法律规范》(GB 5 01 48—2 01 0)2.4《电气装置安装工程电缆电路施工验收法律规范》(G B 50168—200 6)2。5《电气装置安装工程母线装置施工及验收法律规范》(GB5 0149—2024)2。6 《电气装置安装工程接地装置施工及验收法律规范》(GB501 6 9-2024)2。7《电气装置安装工程盘柜及二次回路接线施工及验收法律规范》(GB50 1 71—2 0 12)2.8《电气装置安装工程电气设备交接试验标准》(GB5 01 50—200 6)2.9《接地装置安装》(0 3D501-4)2。1 0 设计单位、业主提供整定值及具...
