高大模板及支撑安全专项施工技术交底DOC

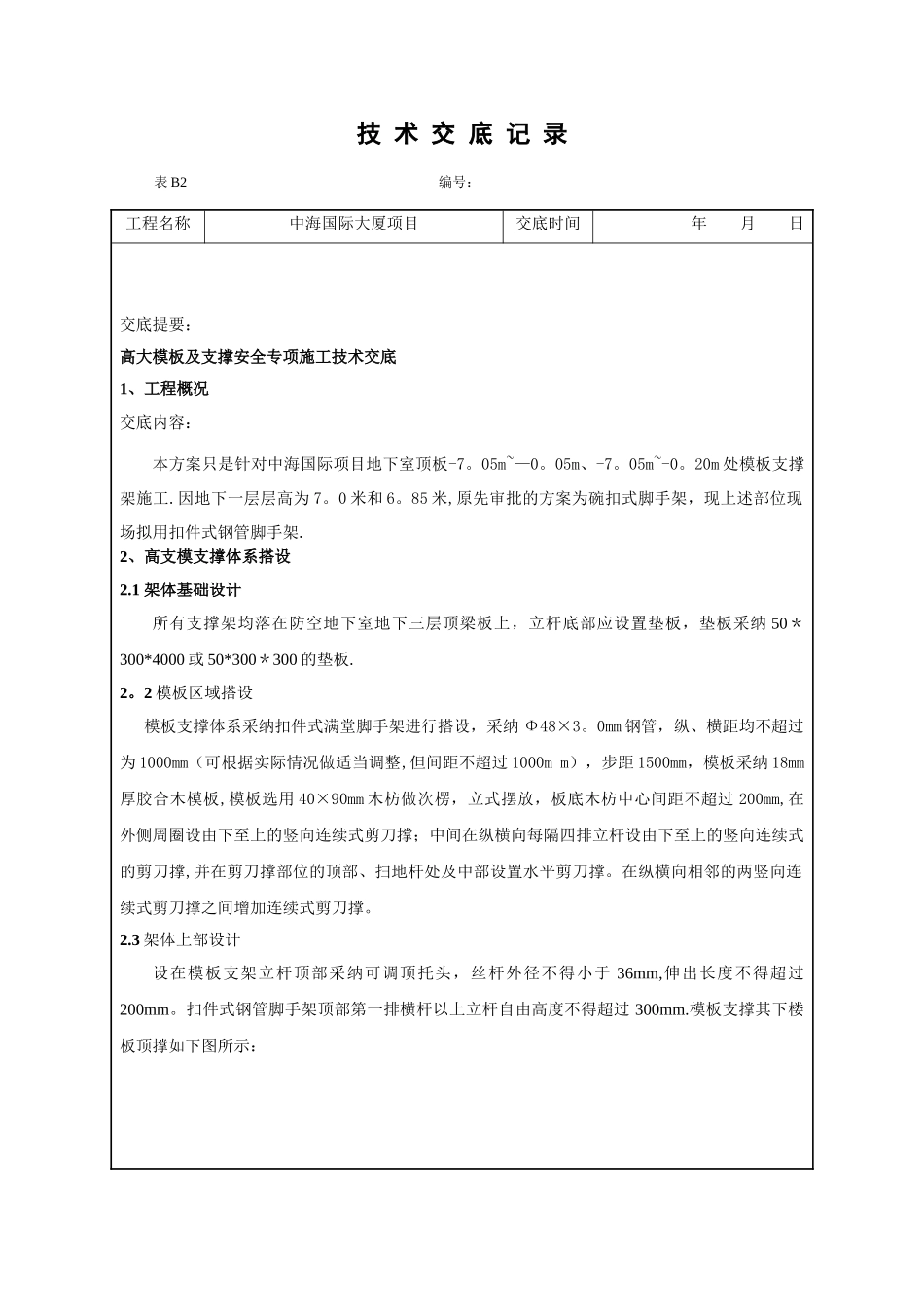

高大模板及支撑安全专项施工技术交底DOC_第1页
1/11
高大模板及支撑安全专项施工技术交底DOC_第2页
2/11

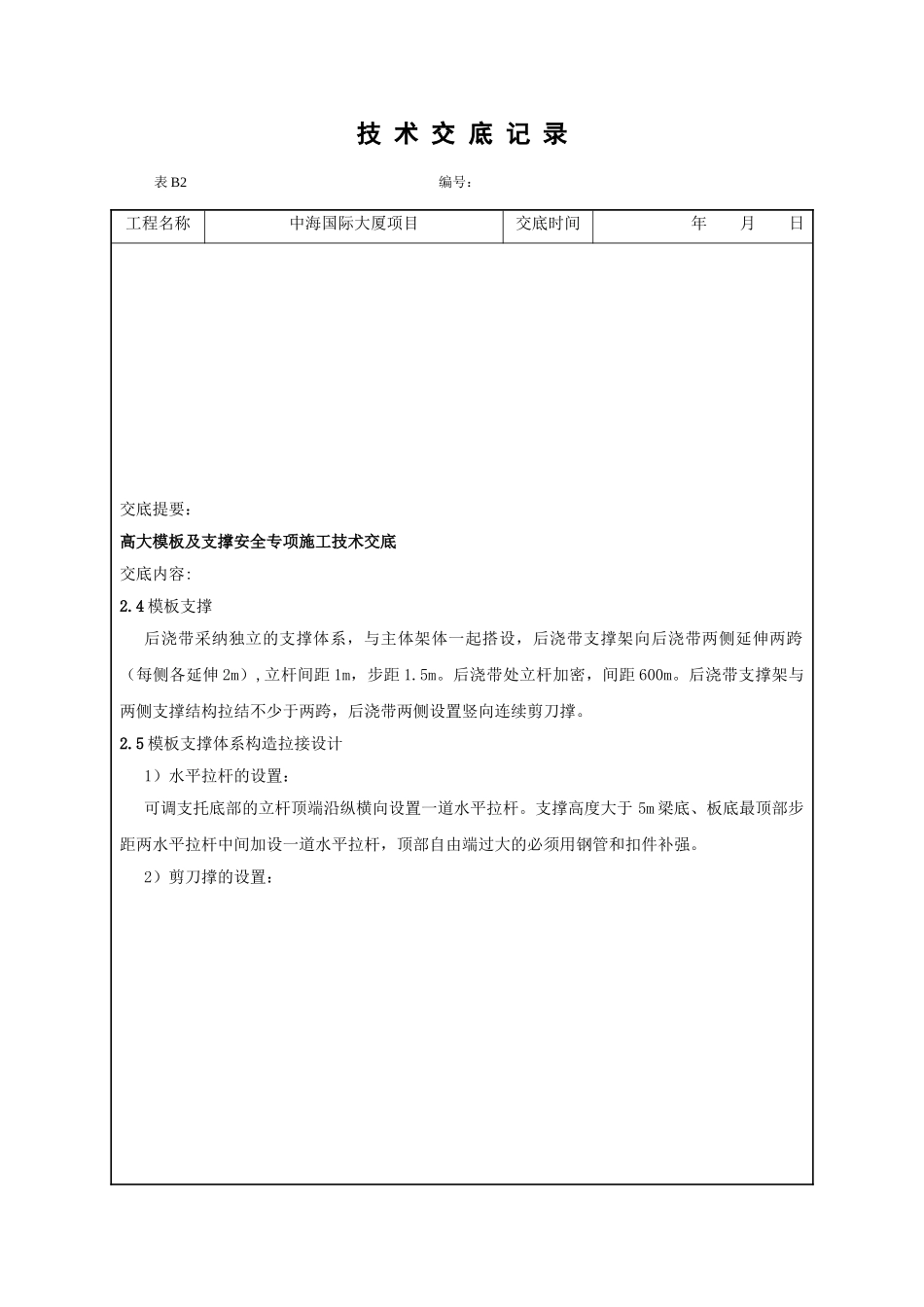

高大模板及支撑安全专项施工技术交底DOC_第3页
3/11
技 术 交 底 记 录表 B2 编号:工程名称中海国际大厦项目交底时间 年 月 日交底提要:高大模板及支撑安全专项施工技术交底1、工程概况交底内容:本方案只是针对中海国际项目地下室顶板-7。05m~—0。05m、-7。05m~-0。20m 处模板支撑架施工.因地下一层层高为 7。0 米和 6。85 米,原先审批的方案为碗扣式脚手架,现上述部位现场拟用扣件式钢管脚手架.2、高支模支撑体系搭设2.1 架体基础设计所有支撑架均落在防空地下室地下三层顶梁板上,立杆底部应设置垫板,垫板采纳 50*300*4000 或 50*300*300 的垫板.2。2 模板区域搭设模板支撑体系采纳扣件式满堂脚手架进行搭设,采纳 Φ48×3。0mm 钢管,纵、横距均不超过为 1000mm(可根据实际情况做适当调整,但间距不超过 1000m m),步距 1500mm,模板采纳 18mm厚胶合木模板,模板选用 40×90mm 木枋做次楞,立式摆放,板底木枋中心间距不超过 200mm,在外侧周圈设由下至上的竖向连续式剪刀撑;中间在纵横向每隔四排立杆设由下至上的竖向连续式的剪刀撑,并在剪刀撑部位的顶部、扫地杆处及中部设置水平剪刀撑。在纵横向相邻的两竖向连续式剪刀撑之间增加连续式剪刀撑。2.3 架体上部设计设在模板支架立杆顶部采纳可调顶托头,丝杆外径不得小于 36mm,伸出长度不得超过200mm。扣件式钢管脚手架顶部第一排横杆以上立杆自由高度不得超过 300mm.模板支撑其下楼板顶撑如下图所示:技 术 交 底 记 录表 B2 编号:工程名称中海国际大厦项目交底时间 年 月 日交底提要:高大模板及支撑安全专项施工技术交底交底内容:技 术 交 底 记 录表 B2 编号:工程名称中海国际大厦项目交底时间 年 月 日交底提要:高大模板及支撑安全专项施工技术交底交底内容:2.4 模板支撑后浇带采纳独立的支撑体系,与主体架体一起搭设,后浇带支撑架向后浇带两侧延伸两跨(每侧各延伸 2m),立杆间距 1m,步距 1.5m。后浇带处立杆加密,间距 600m。后浇带支撑架与两侧支撑结构拉结不少于两跨,后浇带两侧设置竖向连续剪刀撑。2.5 模板支撑体系构造拉接设计1)水平拉杆的设置:可调支托底部的立杆顶端沿纵横向设置一道水平拉杆。支撑高度大于 5m 梁底、板底最顶部步距两水平拉杆中间加设一道水平拉杆,顶部自由端过大的必须用钢管和扣件补强。2)剪刀撑的设置:技 术 交 底 记 录表 B2 编号:工程名称中海国际大厦项目交底时间 年 月 日交底提要:高大模板及支撑安全专项施...
