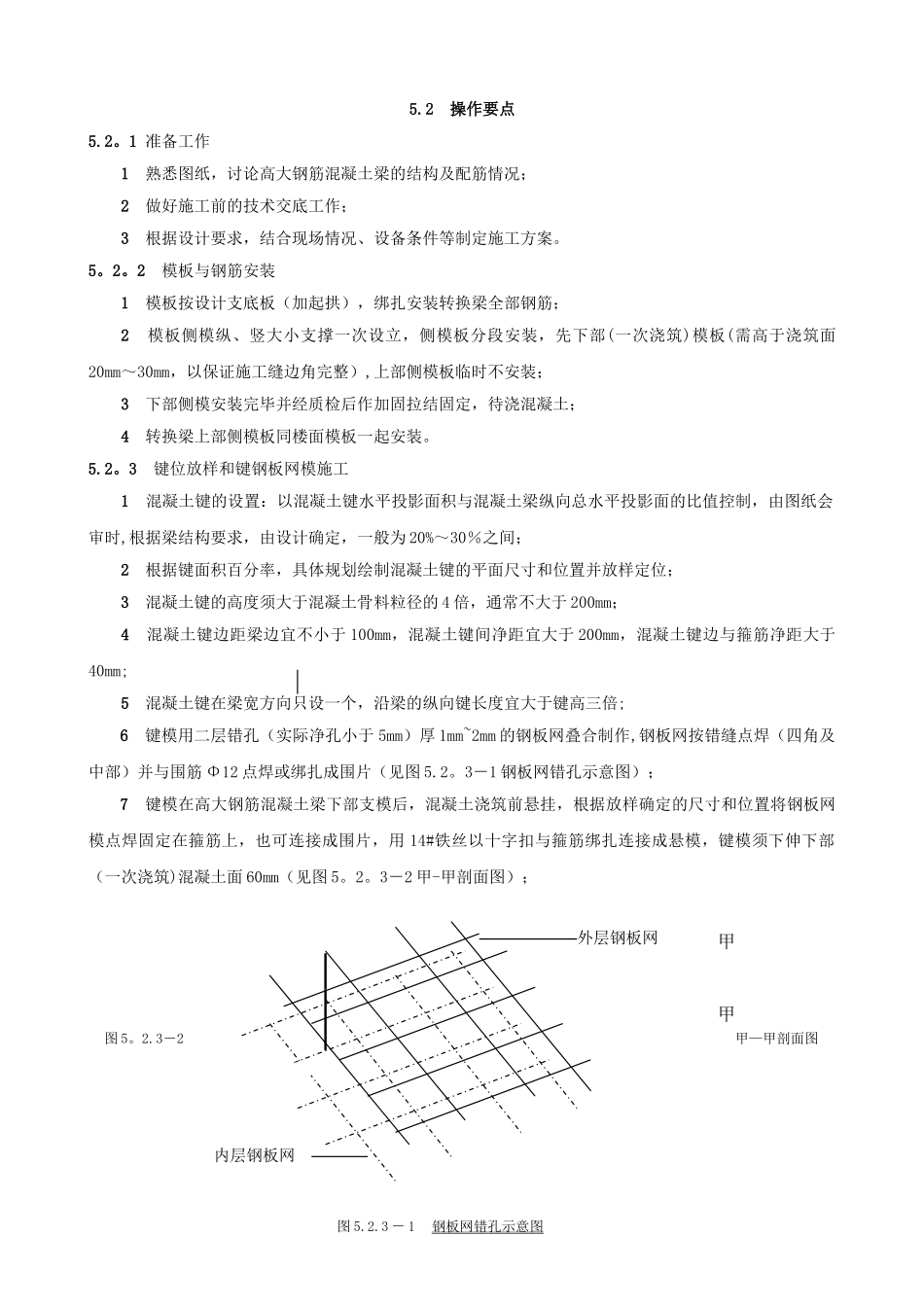

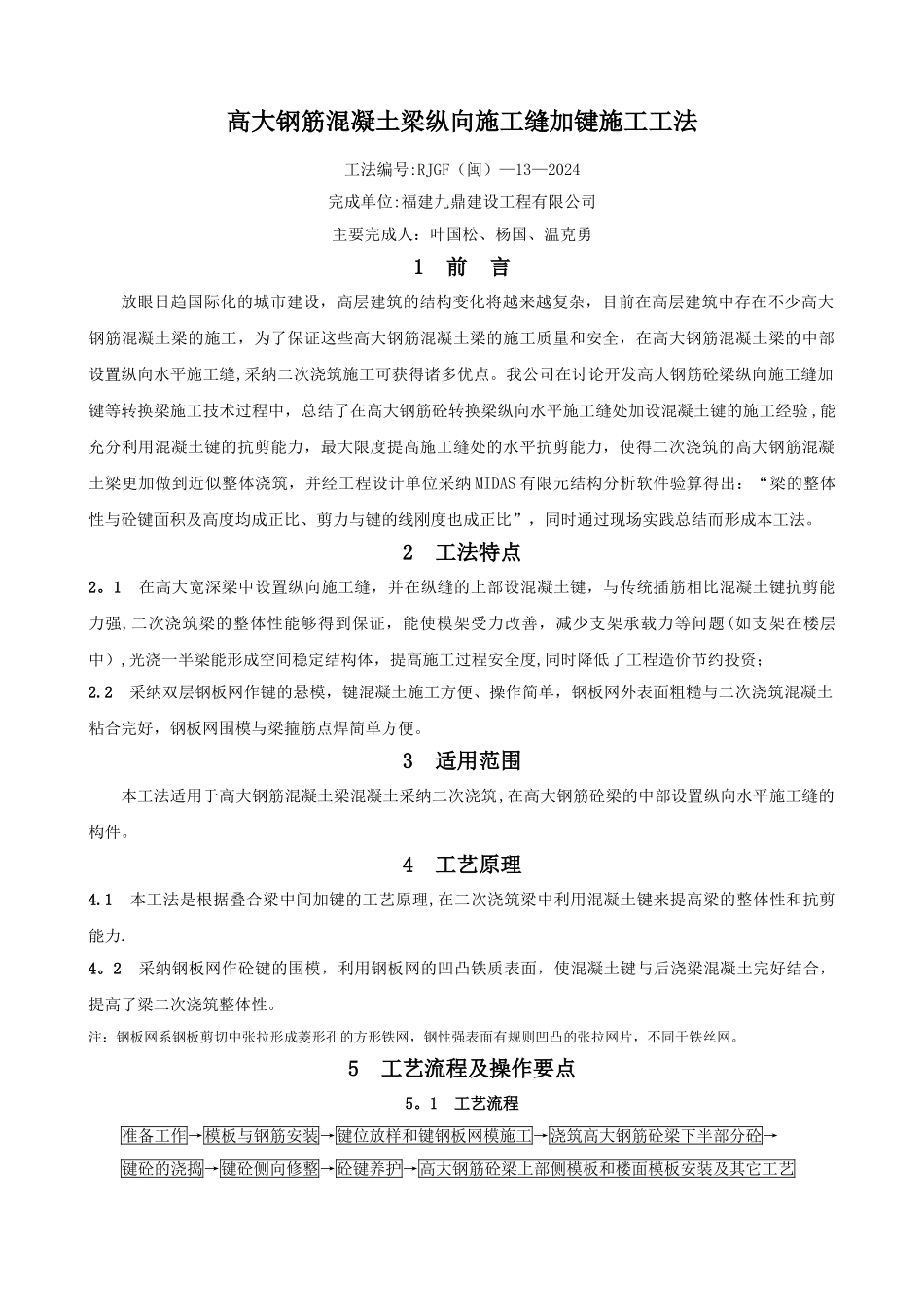

高大钢筋混凝土梁纵向施工缝加键施工工法工法编号:RJGF(闽)—13—2024 完成单位:福建九鼎建设工程有限公司主要完成人:叶国松、杨国、温克勇1 前 言放眼日趋国际化的城市建设,高层建筑的结构变化将越来越复杂,目前在高层建筑中存在不少高大钢筋混凝土梁的施工,为了保证这些高大钢筋混凝土梁的施工质量和安全,在高大钢筋混凝土梁的中部设置纵向水平施工缝,采纳二次浇筑施工可获得诸多优点。我公司在讨论开发高大钢筋砼梁纵向施工缝加键等转换梁施工技术过程中,总结了在高大钢筋砼转换梁纵向水平施工缝处加设混凝土键的施工经验 ,能充分利用混凝土键的抗剪能力,最大限度提高施工缝处的水平抗剪能力,使得二次浇筑的高大钢筋混凝土梁更加做到近似整体浇筑,并经工程设计单位采纳 MIDAS 有限元结构分析软件验算得出:“梁的整体性与砼键面积及高度均成正比、剪力与键的线刚度也成正比”,同时通过现场实践总结而形成本工法。2 工法特点2。1 在高大宽深梁中设置纵向施工缝,并在纵缝的上部设混凝土键,与传统插筋相比混凝土键抗剪能力强,二次浇筑梁的整体性能够得到保证,能使模架受力改善,减少支架承载力等问题(如支架在楼层中),光浇一半梁能形成空间稳定结构体,提高施工过程安全度,同时降低了工程造价节约投资;2.2 采纳双层钢板网作键的悬模,键混凝土施工方便、操作简单,钢板网外表面粗糙与二次浇筑混凝土粘合完好,钢板网围模与梁箍筋点焊简单方便。3 适用范围本工法适用于高大钢筋混凝土梁混凝土采纳二次浇筑,在高大钢筋砼梁的中部设置纵向水平施工缝的构件。4 工艺原理4.1 本工法是根据叠合梁中间加键的工艺原理,在二次浇筑梁中利用混凝土键来提高梁的整体性和抗剪能力.4。2 采纳钢板网作砼键的围模,利用钢板网的凹凸铁质表面,使混凝土键与后浇梁混凝土完好结合,提高了梁二次浇筑整体性。注:钢板网系钢板剪切中张拉形成菱形孔的方形铁网,钢性强表面有规则凹凸的张拉网片,不同于铁丝网。5 工艺流程及操作要点5。1 工艺流程准备工作→模板与钢筋安装→键位放样和键钢板网模施工→浇筑高大钢筋砼梁下半部分砼→键砼的浇捣→键砼侧向修整→砼键养护→高大钢筋砼梁上部侧模板和楼面模板安装及其它工艺5.2 操作要点5.2。1 准备工作1 熟悉图纸,讨论高大钢筋混凝土梁的结构及配筋情况;2 做好施工前的技术交底工作;3 根据设计要求,结合现场情况、设备条件等制定施工方案。5。2。2 模板与钢筋安装1 模板按设计...
