高层商住楼外墙外保温施工方案-secret

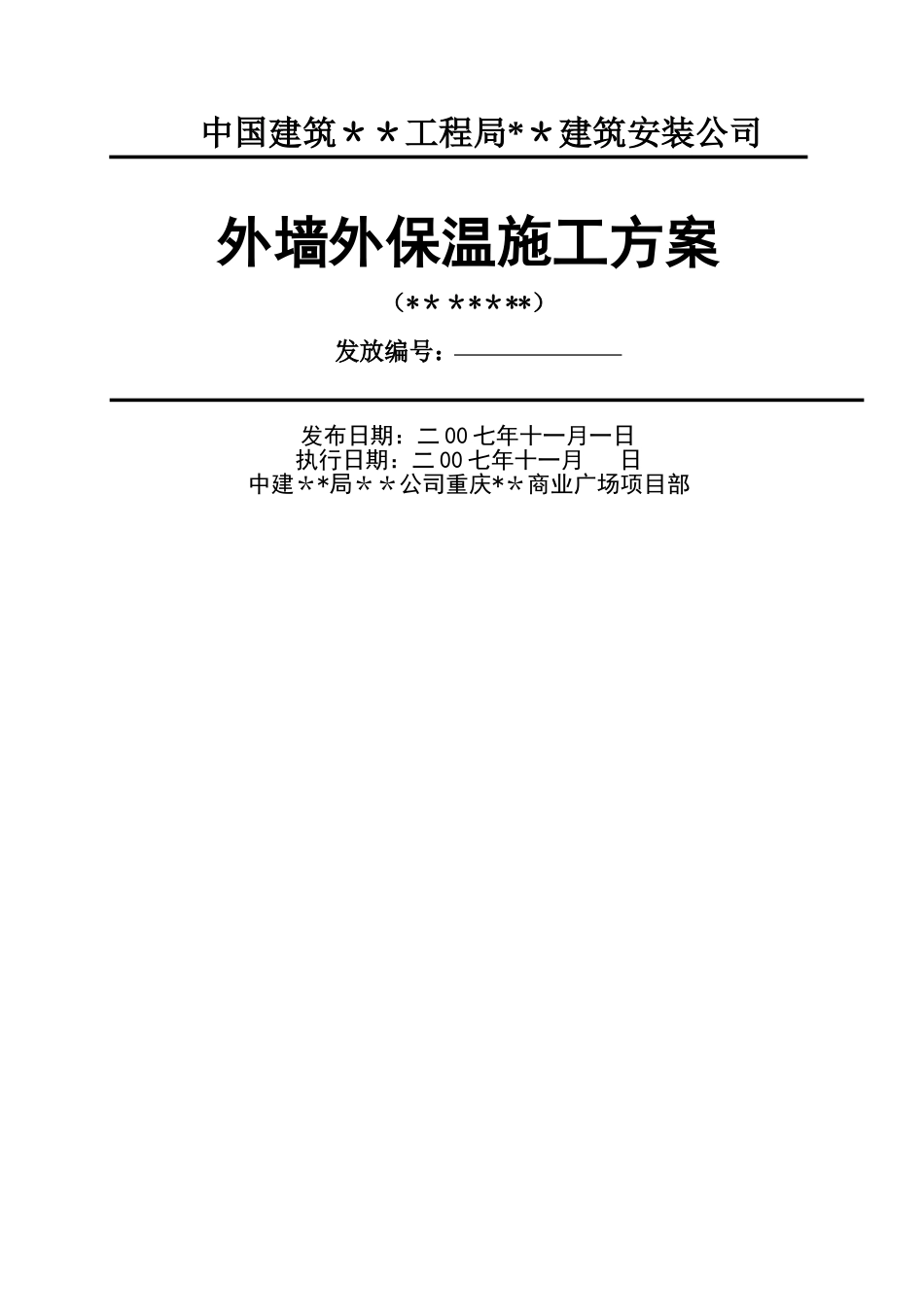

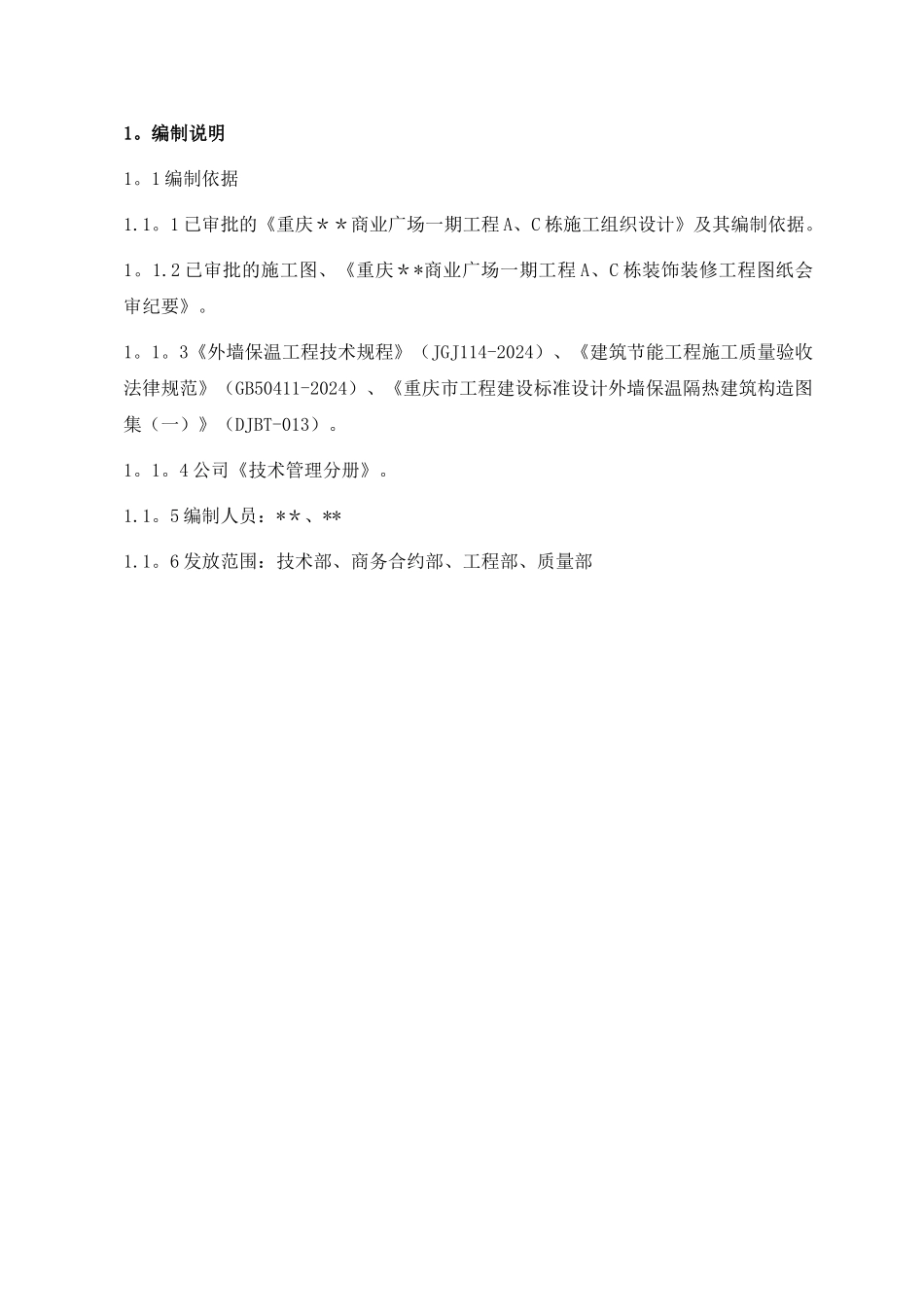

中国建筑＊＊工程局*＊建筑安装公司外墙外保温施工方案（*＊＊*＊**）发放编号：发布日期：二 00 七年十一月一日执行日期：二 00 七年十一月 日中建＊*局＊＊公司重庆*＊商业广场项目部1。编制说明1。1 编制依据1.1。1 已审批的《重庆＊＊商业广场一期工程 A、C 栋施工组织设计》及其编制依据。1。1.2 已审批的施工图、《重庆＊*商业广场一期工程 A、C 栋装饰装修工程图纸会审纪要》。1。1。3《外墙保温工程技术规程》（JGJ114-2024）、《建筑节能工程施工质量验收法律规范》（GB50411-2024）、《重庆市工程建设标准设计外墙保温隔热建筑构造图集（一）》（DJBT-013）。1。1。4 公司《技术管理分册》。1.1。5 编制人员：*＊、**1.1。6 发放范围：技术部、商务合约部、工程部、质量部2。分部工程概况2。1、工程概述重庆＊＊商业广场一期工程 A、C 栋是重庆＊*商业广场有限公司开发的高档商住楼，位于重庆*＊区*＊村与*＊大道交汇处。本工程由下部裙楼和 A、C 两栋塔楼组成，总建筑面积为 50241.98㎡。外墙外保温系统按施工蓝图设计为“BR 胶粉聚苯颗粒外墙保温系统”。2.2、设计概况 按外墙饰面的设计要求 20F 以上面层为外墙漆,20F 以下为面层饰面,各保温体统各不相同，其基本构造简图如图一。2.2.1 面层为涂料的外保温系统：（1）、界面砂浆;（2)、20mm 厚聚苯颗粒保温砂浆；（3）、5mm 后抗裂砂浆；(4）、耐碱玻纤网格布.2.2.2 面层为面砖的外保温系统：（1）、界面砂浆；（2)、20mm 厚聚苯颗粒保温砂浆;（3)、5mm 厚抗裂砂浆；（4）、0。7mm 热镀锌钢丝网（12。7×12.7）及膨胀打击锚栓（500×500 见方，不少于 6 个/平方米);（5）、5mm 厚抗裂砂浆。图一 外保温系统构造简图2。2.3 按 2007 年 10 月 29 日由重庆市建设工程质量监督总站*＊科长组织由业主(工程部经理＊＊、现场工程师＊＊）、监理（总监理工程师＊＊）、施工单位参加的专项交底的会议精神：外墙不宜使用普通水泥砂浆抹灰层找平的意见(若使用，需提供带此找平层的外保温系统的型式检验报告），故项目部也不准备实施普通水泥砂浆的找平层，直接在界面层施工完毕后即施工聚苯颗粒保温层。而依据《高层建筑砼结构技 术 规 程 》 （ JGJ3-2024 ） 中 关 于 外 墙 施 工 垂 直 度 的 要 求 （ P127 ） ： “ 总 高H（m），90＜H≤120，允许偏差为 20mm"。故其中关于聚苯颗粒保温材料的用量必定会增加。关于...
