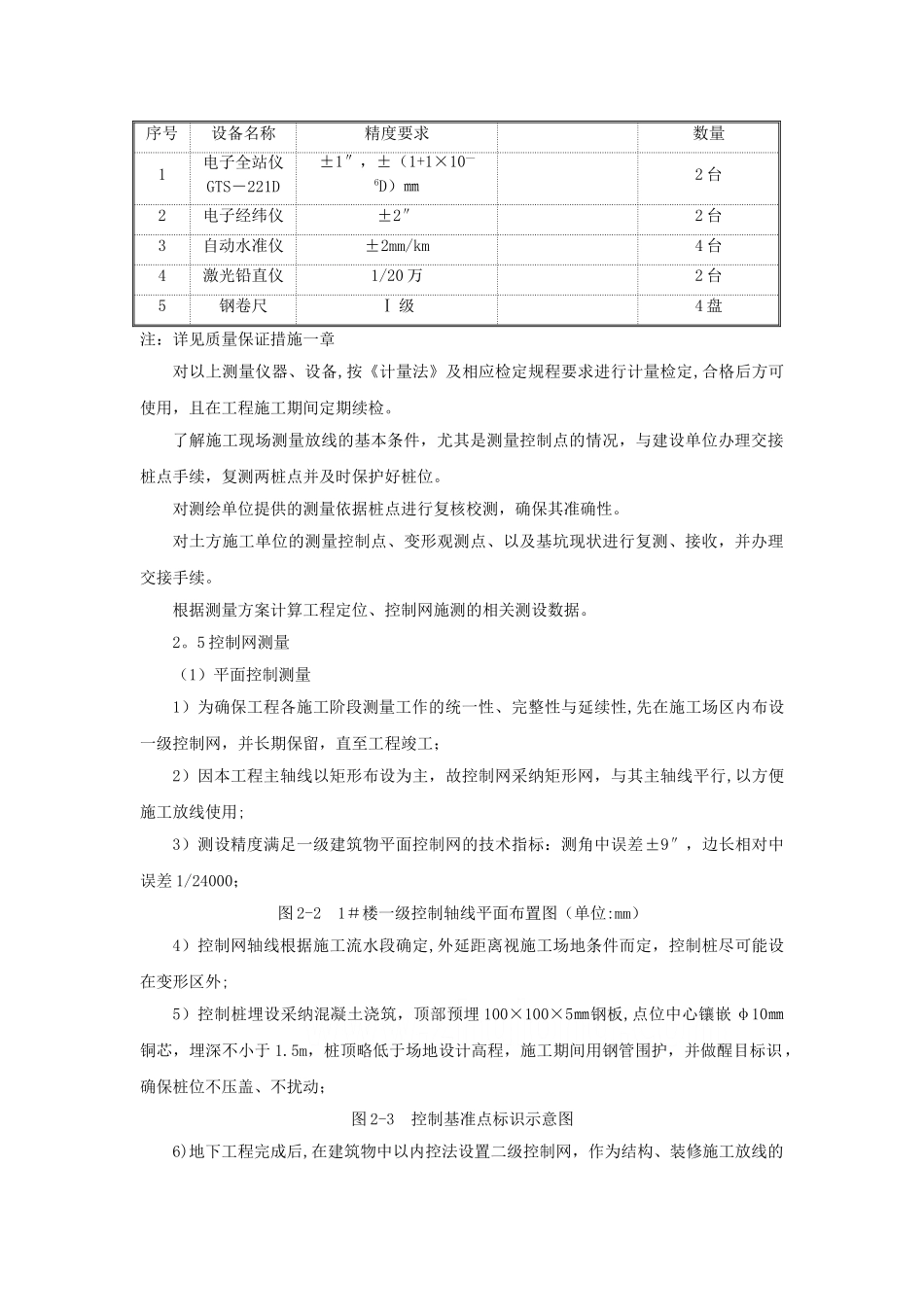

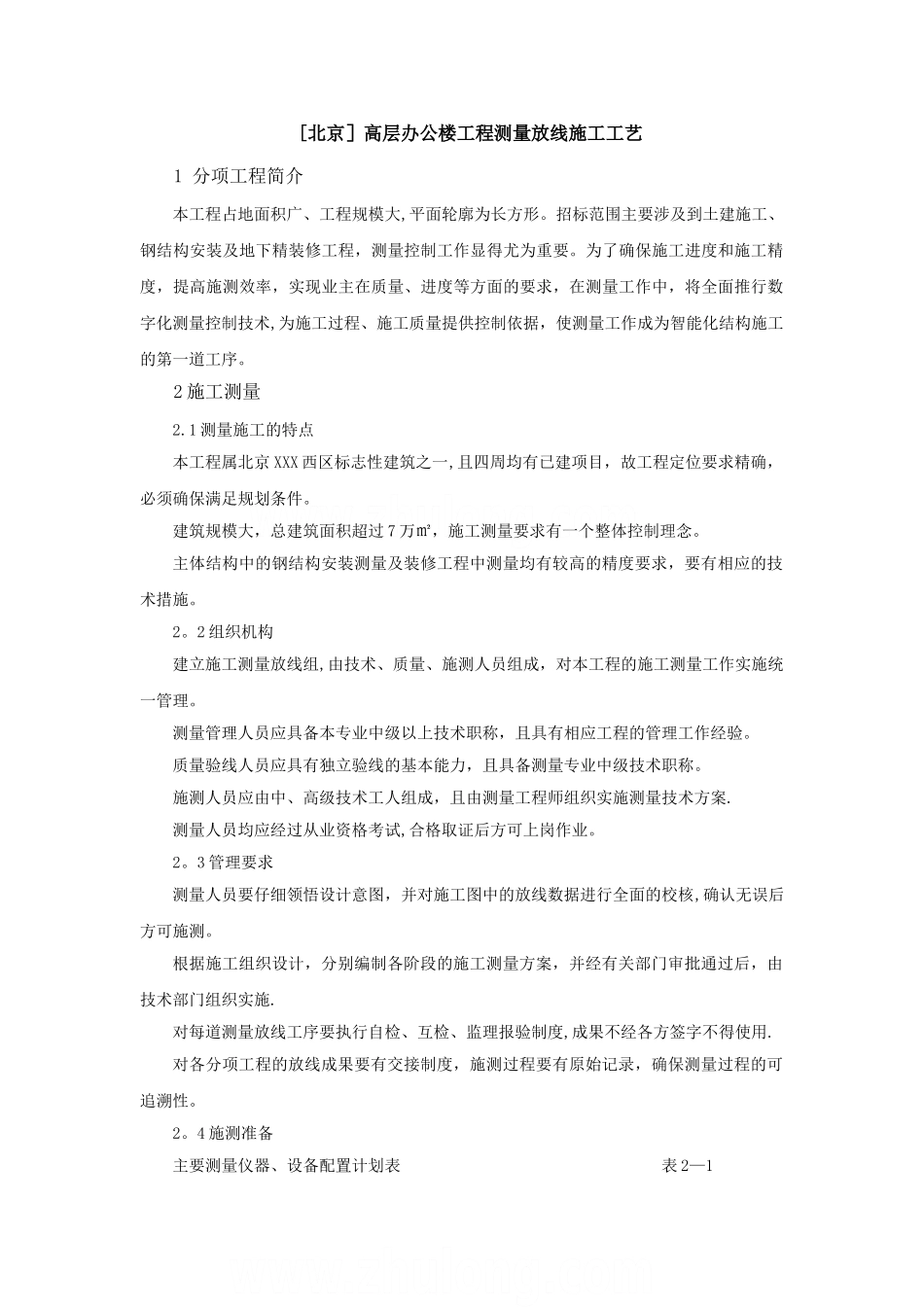

[北京］高层办公楼工程测量放线施工工艺1 分项工程简介本工程占地面积广、工程规模大,平面轮廓为长方形。招标范围主要涉及到土建施工、钢结构安装及地下精装修工程，测量控制工作显得尤为重要。为了确保施工进度和施工精度，提高施测效率，实现业主在质量、进度等方面的要求，在测量工作中，将全面推行数字化测量控制技术,为施工过程、施工质量提供控制依据，使测量工作成为智能化结构施工的第一道工序。2 施工测量2.1 测量施工的特点本工程属北京 XXX 西区标志性建筑之一,且四周均有已建项目，故工程定位要求精确，必须确保满足规划条件。建筑规模大，总建筑面积超过 7 万㎡，施工测量要求有一个整体控制理念。主体结构中的钢结构安装测量及装修工程中测量均有较高的精度要求，要有相应的技术措施。2。2 组织机构建立施工测量放线组,由技术、质量、施测人员组成，对本工程的施工测量工作实施统一管理。测量管理人员应具备本专业中级以上技术职称，且具有相应工程的管理工作经验。质量验线人员应具有独立验线的基本能力，且具备测量专业中级技术职称。施测人员应由中、高级技术工人组成，且由测量工程师组织实施测量技术方案.测量人员均应经过从业资格考试,合格取证后方可上岗作业。2。3 管理要求测量人员要仔细领悟设计意图，并对施工图中的放线数据进行全面的校核,确认无误后方可施测。根据施工组织设计，分别编制各阶段的施工测量方案，并经有关部门审批通过后，由技术部门组织实施.对每道测量放线工序要执行自检、互检、监理报验制度,成果不经各方签字不得使用.对各分项工程的放线成果要有交接制度，施测过程要有原始记录，确保测量过程的可追溯性。2。4 施测准备主要测量仪器、设备配置计划表 表 2—1序号设备名称精度要求数量1电子全站仪GTS－221D±1″，±（1+1×10—6D）㎜2 台2电子经纬仪±2″2 台3自动水准仪±2mm/km4 台4激光铅直仪1/20 万2 台5钢卷尺Ⅰ 级4 盘注：详见质量保证措施一章对以上测量仪器、设备,按《计量法》及相应检定规程要求进行计量检定,合格后方可使用，且在工程施工期间定期续检。了解施工现场测量放线的基本条件，尤其是测量控制点的情况，与建设单位办理交接桩点手续，复测两桩点并及时保护好桩位。对测绘单位提供的测量依据桩点进行复核校测，确保其准确性。对土方施工单位的测量控制点、变形观测点、以及基坑现状进行复测、接收，并办理交接手续。根据测量方案计算工程定位、控制网施测的相...
